Стационарный многоканальный газоанализатор СИГМА-03 для контроля ВОГ, элегаза, кислорода, токсичных, горючих газов с возможностью создания единой системы газоанализа.
Характеристики
Тип сенсора(ов)
—
оптический (инфракрасный), полупроводниковый, термокаталитический, электрохимический
Степень защиты
—
IP 54

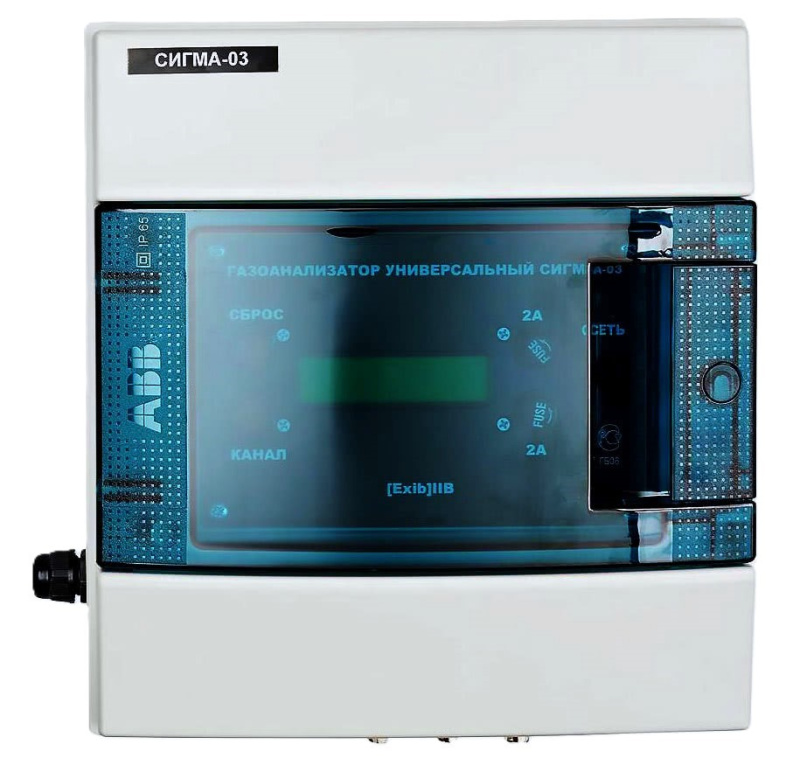

Стационарный газоанализатор СИГМА-03
Описание

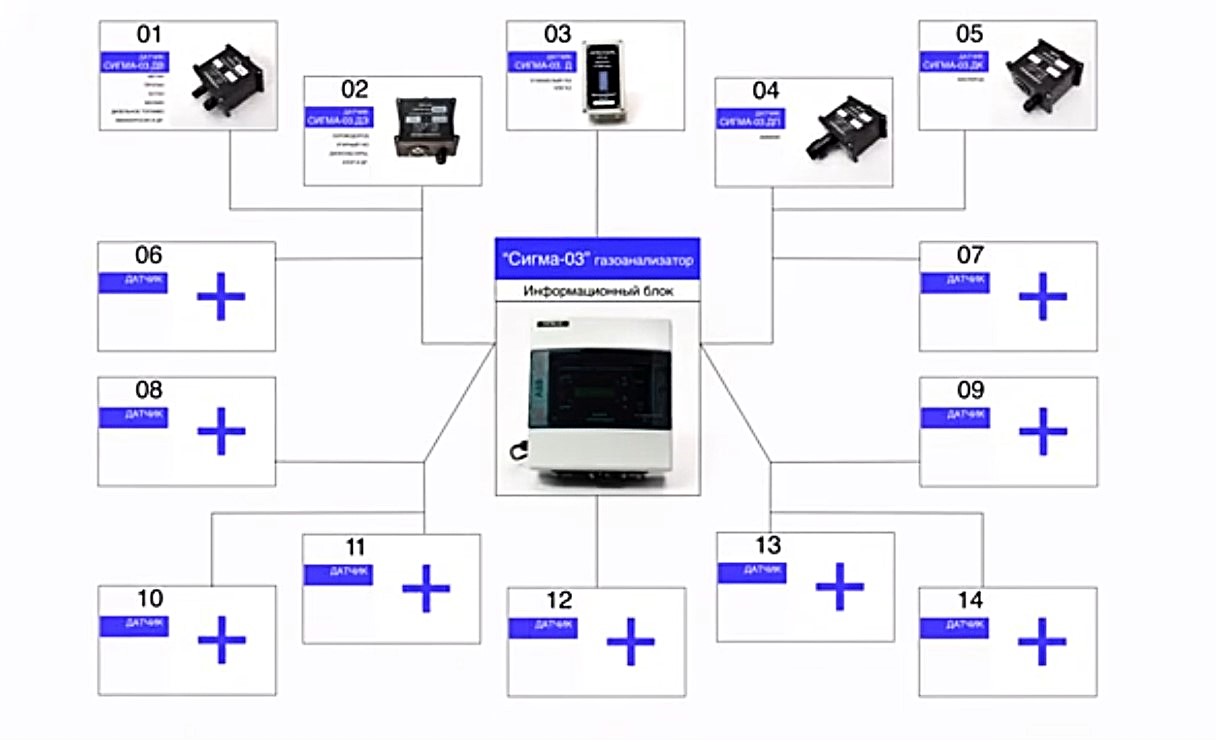

Стационарный газоанализатор СИГМА-03 является модульной системой, состоящей из информационного блока и выносных датчиков, предназначенных для автоматического, непрерывного контроля воздуха и выявления опасных концентраций кислорода, горючих и токсичных газов, паров и их смесей на промышленном объекте. Различные модификации прибора позволяют контролировать одновременно от 1 до 14 веществ на одном блоке или собрать систему блоков и датчиков под общим управлением, с контролем единой унифицированной системы на предприятии.
Технические параметры и класс врывозащиты полностью отвечают требованиям безопасности на особо опасных объектах: химических производствах; буровых платформах; компрессорных станциях магистральных газо - нефтепроводов; ГРЭС, ТЭЦ; на объектах газоснабжения и газопотребления; предприятиях водоснабжения и водоотведения; предприятиях хранения аммиака; хранилищах газообразного и жидкого хлора и др.
Технические параметры и класс врывозащиты полностью отвечают требованиям безопасности на особо опасных объектах: химических производствах; буровых платформах; компрессорных станциях магистральных газо - нефтепроводов; ГРЭС, ТЭЦ; на объектах газоснабжения и газопотребления; предприятиях водоснабжения и водоотведения; предприятиях хранения аммиака; хранилищах газообразного и жидкого хлора и др.
Преимущества
- Внесен в Государственный реестр средств измерений № 38261-14, поставляется с первичной поверкой.
- Вариативность комбинаций от небольших систем до единой измерительной системы в 20 блоков и 160 датчиков.

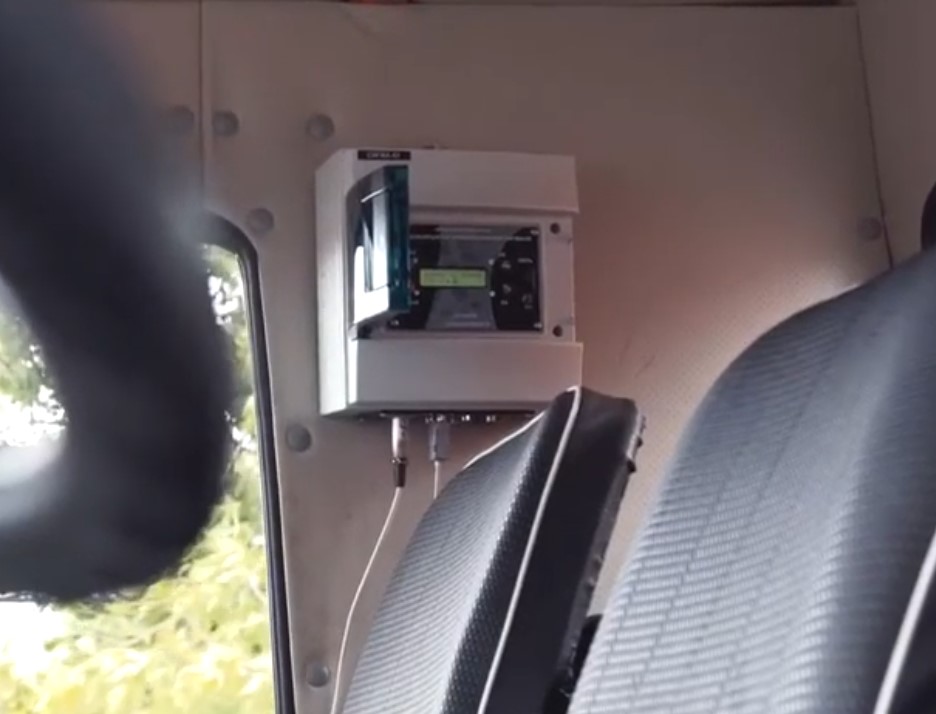

- Возможность установки и использования на а/м при транспортировке нефтепродуктов.
- Удаленность выносных датчиков до 1000 м с возможностью увеличения линии до 1500 м при использовании экранированного кабеля сечением не менее 1 мм2 для каждой жилы.
- Возможность подключения внешнего насоса для режима принудительного отбора проб.
- Выходные сигналы: 4-20 мА, электромеханические реле, цифровой канал RS-485 Modbus RTU (опция) с возможностью подключения к централизованным системам управления для переноса данных и своевременного реагирования на изменения показателей.
- Совместимость с различными типами датчиков (электрохимическими, инфракрасными, термокаталитическими и оптическими)
- Допускается применение в составе газоанализатора датчиков загазованности с токовым сигналом (4…20) мА других производителей.
- Дисплей с подсветкой и отображением текущих показателей замеров по каждому каналу, превышением пороговых значений, ошибок в работе.
- Тип сигнализации: визуальная и световая сигнализация (опция), удаленная сигнализация.
- Журнал событий с фиксацией аварийных случаев и неисправности.
- Класс защиты: 1ЕхibdIIВТ4/ 1ЕхibIIВТ4 IP54
- Рабочие условия: темп. от -60˚ до +60˚ С; влажность: при темп. +35˚ С <95% относительной влажности (без конденсации).
- Габариты: блок СИГМА-03 275х225х140 мм.
- Вес: 3,5 кг.
Модификации
- Газоанализатор универсальный СИГМА-03 .ИПК-14.8 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 14 каналов, 8 реле
- Газоанализатор универсальный СИГМА-03 .ИПК-14.8 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 14 каналов , 8 реле, RS-485, ПО, конвертер RS-485 к USB
- Газоанализатор универсальный СИГМА-03 .ИПК-2.4 блок на элегаз (SF6) информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В, 2 канала, 4 реле, RS-485, ПО
- Газоанализатор универсальный СИГМА-03 .ИПК-4.4 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 4 канала, 4 реле
- Газоанализатор универсальный СИГМА-03 .ИПК-4.4 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 4 канала , 4 реле, RS-485, ПО, конвертер RS-485 к USB
- Газоанализатор универсальный СИГМА-03 .ИПК-4.4 блок информационный на элегаз (SF6) стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В, 4 канала, 4 реле, RS-485, ПО
- Газоанализатор универсальный СИГМА-03 .ИПК-4.8 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 4 канала, 8 реле
- Газоанализатор универсальный СИГМА-03 .ИПК-4.8 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 4 канала , 8 реле, RS-485, ПО, конвертер RS-485 к USB
- Газоанализатор универсальный СИГМА-03 .ИПК-8.16 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 8 каналов, 16 реле
- Газоанализатор универсальный СИГМА-03 .ИПК-8.16 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 8 каналов , 16 реле, RS-485, ПО, конвертер RS-485 к USB
- Газоанализатор универсальный СИГМА-03 .ИПК-8.4 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 8 каналов, 4 реле
- Газоанализатор универсальный СИГМА-03 .ИПК-8.4 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 8 каналов , 4 реле, RS-485, ПО, конвертер RS-485 к USB
- Газоанализатор универсальный СИГМА-03 .ИПК-8.8 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 8 каналов, 8 реле
- Газоанализатор универсальный СИГМА-03 .ИПК-8.8 блок информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В (24 В - по заказу), 8 каналов , 8 реле, RS-485, ПО, конвертер RS-485 к USB
- Газоанализатор универсальный СИГМА-03 .ИПК-8.8 блок информационный на элегаз (SF6) стационарный, с индикацией и встроенным блоком питания, блоком реле, питание от сети 220 В, 8 каналов, 8 реле, RS-485, ПО
!!! важно:
ПРИ ИСПОЛЬЗОВАНИИ БОЛЕЕ ОДНОГО ГАЗОАНАЛИЗАТОРА СИГМА-03 С RS485 НА ОДНОМ ОБЪЕКТЕ, НЕОБХОДИМО ИНФОРМИРОВАТЬ ОБ ЭТОМ ПРИ ОФОРМЛЕНИИ ЗАЯВКИ, Т.К. ПОДКЛЮЧЕНИЕ ИНФОРМАЦИОННОГО БЛОКА К КОМПЬЮТЕРУ С ОДИНАКОВЫМИ IP АДРЕСАМИ НЕВОЗМОЖНО.
Индивидуальное наполнение
Токсичные вещества контролируемые прибором
| Газ | Диапазон, ppm | Тип сенсора | Приведенная относительная погрешность |
|---|---|---|---|
| СО | 0-200 | CO/CF-200 | ±20 |
| СО | 0-500 | CO/MF-500 | ±20 |
| NH3 | 0-100 | NH3/CR-200 | ±20 |
| NH3 | 0-1000 | NH3/CR-1000 | ±20 |
| H2S | 0-50 | H2S/C-50 | ±20 |
| H2S | 0-200 | H2S/C-200 | ±20 |
| SO2 | 0-20 | SO2/C-20 | ±20 |
| SO2 | 0-100 | SO2/C-100 | ±20 |
| NO | 0-25 | NO/C-25 | ±20 |
| NO | 0-100 | NO/CF-100 | ±20 |
| NO2 | 0-20 | NO2/C-20 | ±20 |
| Cl2 | 0-20 | Cl2/C-20 | ±20 |
| HCl | 0-20 | HCl/C-20 | ±20 |
| CH2O (формальдегид) | 0-10 | H2O/C-10 | ±20 |
| O3 | 0-2; 0-5 | O3/C-2; O3/C-2 | ±20 |
Взрывоопасные пары контролируемые прибором
| Взрывоопасный пар | 50 % НКПР* в% об. дол. * |
|---|---|
| Ацетон | 1,25 |
| Ацетонитрил | 1,5 |
| Бензин А92, А-95 | 0,6 |
| Бензол | 0,6 |
| Бутан | 0,7 |
| Бутанол | 0,85 |
| Бутилацетат | 0,65 |
| Водород | 2 |
| Гексан | 0,5 |
| н-Гептан | 0,55 |
| Дизельное топливо | 0,6 |
| Дихлорметан | 6 |
| Дихлорэтан | 2,8 |
| н-Декан | 0,35 |
| Изобутиловый спирт | 0,85 |
| Изооктан | 0,47 |
| Изобутан | 0,65 |
| Изоамиловый спирт | 0,53 |
| Изопропиловый спирт | 1 |
| Керосин | 0,35 |
| М-Ксилол | 0,5 |
| Метан | 2,2 |
| Метанол | 2,75 |
| н - Нонан | 0,35 |
| Пентан | 0,7 |
| Пропан | 0,85 |
| н - Пропанол | 1,1 |
| Толуол | 0,55 |
| Циклогексан | 0,6 |
| Циклогексанон | 0,5 |
| Этанол | 1,55 |
* объемные доли % соответствующие 50 % НКПР по ГОСТ Р 51330.19-99
Комплект поставки (рассчитывается и формируется поэлементно)
- Блок информационный Сигма-03.ИПК 1 шт. (К блоку может быть присоединено до 14 датчиков любого типа)
- Руководство по эксплуатации Сигма-03 1 экз.
- Датчик Сигма-03.ДВ (термокаталитический) (С руководством по эксплуатации)
- Датчик Сигма-03.ДП (С руководством по эксплуатации)
- Кабель ремонтный 1 шт
- Розетка DB9-M с корпусом
- Розетка DB25-M с корпусом 1 шт
- Конвертер RS-485 к USB 1 экз. (поставляется для модификаций оснащенных разъемом RS-485)
