Сенсоры фирмы Cubic

Cubic Sensor and Instrument Co., Ltd. — зарегистрированная на бирже компания SSE STAR Market, специализирующаяся на интеллектуальных газовых датчиках и превосходных газоанализаторах. Основанная в 2003 году в «Долине оптики» в Ухане, Китай, компания Cubic создала технологические платформы для обнаружения газа, включая оптические технологии (NDIR, ультрафиолет, светорассеяние, лазерный комбинационный лазер), ультразвуковую технологию, технологию MEMS на основе оксидов металлов и полупроводников (MOX), электрохимическая технология, керамическая толстопленочная технология, основанная на технологии высокотемпературного твердого электролита и так далее. В настоящее время Cubic получила более 100 патентов в стране и за рубежом, с большим количеством продуктов, широко используемых в различных областях качества воздуха, мониторинга окружающей среды, промышленных процессов, мониторинга промышленной безопасности, здравоохранения, интеллектуальных измерений и так далее.

Cubic имеет провинциальный технологический центр предприятия и научно-исследовательский центр технологии газоаналитического приборостроения в китайской провинции Хубэй. В то же время Cubic активно участвует в национальной системе технологических инноваций и последовательно получает множество национальных и провинциальных проектов, которые поддерживают постоянные инновации Cubic. Эти проекты включают Национальный проект по разработке крупного научного инструмента и оборудования, специальный проект Министерства промышленности и информационных технологий по развитию Интернета вещей, проект Министерства промышленности и информационных технологий «Устойчивая основа» для инженерных датчиков «Единая остановка», Министерство науки и Технологии Наука и технологии способствуют ключевому специальному проекту экономики в 2020 году, а также крупный проект технических инноваций в провинции Хубэй и т. д. Компания Cubic считается крупным производителем газовых датчиков и представительным предприятием отраслевыми властями в стране и за рубежом и получила награду «Самый влиятельный IoT». Sensor Enterprise Award» Китайского Альянса Internet of Things Industry.

Работа инфракрасных сенсоров Cubic

Основана на принципе недисперсионного инфракрасного излучения (NDIR)
Конструкция с двумя профилями

Молекулы, такие как диоксид углерода (CO2), метан (CH4), пропан (C3H8) и бромистый метил (CH3Br) все это может быть непосредственно измерено в воздухе путем мониторинга определенной длины волны спектрального поглощения в инфракрасном диапазоне. Конструкция датчика NDIR может быть упрощена до его основных компонентов:

• Газовая камера, которая позволяет молекулам воздуха и газа естественным образом проникать в камеру и выходить из нее
• Источник света, который излучает свет в газовую камеру
• Фотоприемник и оптический фильтр, которые измеряют увеличение или уменьшение интенсивности света при определенной длине волны
• Схема усилителя для измерения выходного сигнала измерения интенсивности света от фотоприемника

Молекулы CO2 внутри газовой камеры будут поглощать свет только определенной длины волны. Фильтр пропускает через себя только ту длину волны, которая соответствует определенной длине волны. Один детектор измеряет интенсивность инфракрасного излучения, которая связана с интенсивностью CO2 и может быть описана с помощью закона Ламберта-Бира. Другой детектор предназначен для справки. Изменение сигнала датчика отражает изменение концентрации газа.

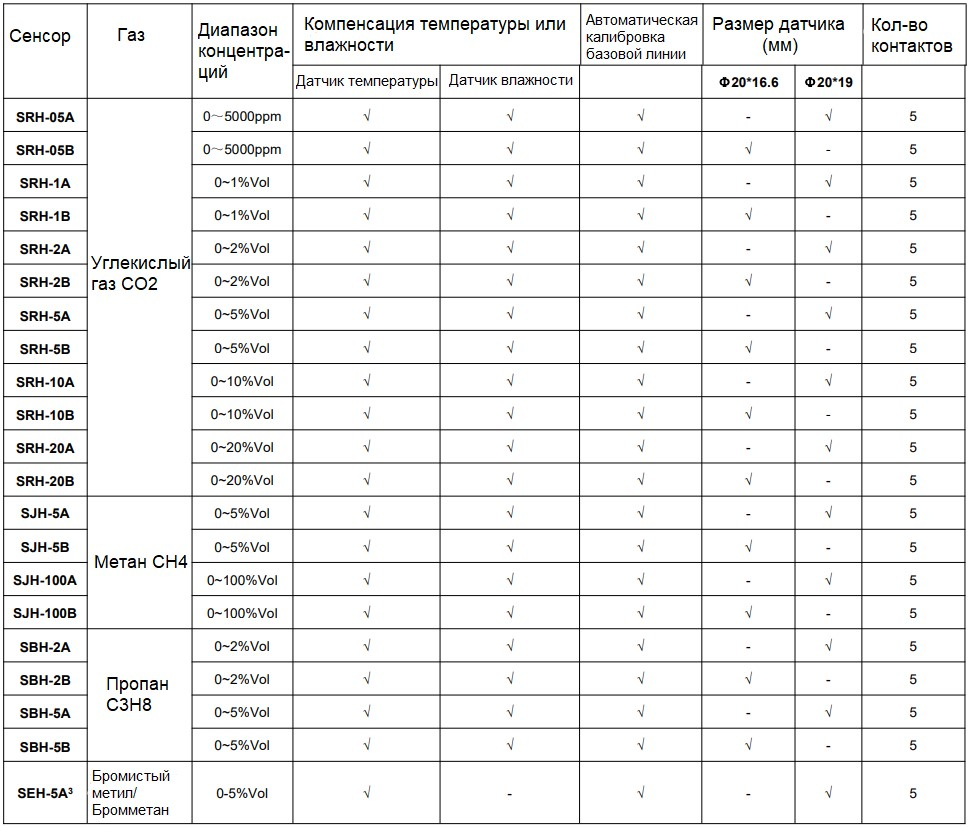

Конфигурации инфракрасных сенсоров Cubic серии SRH, SJH, SBH, SEH

Cubic также выпускает ультразвуковые, электрохимические сенсоры
