Стационарный одноканальный газоанализатор во взрывозащищенном исполнении для контроля кислорода, горючих и токсичных газов, с возможностью работы в качестве самостоятельного прибора или в составе газоаналитической системы.
Стационарный газоанализатор ИГС-98-Д
Описание
Стационарный газоанализатор ИГС-98-Д предназначен для автоматического, непрерывного контроля качества воздуха и выявления опасных концентраций кислорода, горючих и токсичных газов в зоне проведения работ, в режиме естественной диффузии. Конструктивно представляет собой одноканальный прибор с внешним источником питания и цифровым или аналоговым выходом. В зависимости от варианта исполнения может иметь встроенное ПО и цифровой индикатор с выводом текущих показателей. Размещение устройства осуществляется в определенной точке, предусмотренной проектной документацией, вблизи рабочей зоны, с учетом типа и плотности измеряемого компонента. Может применяться при работах на потенциально опасных объектах, взрывоопасных зонах производственных помещений и наружных установок (взрывоопасные зоны классов 1 или 2).
Преимущества
- Внесен в Государственный реестр средств измерений № 77044-19, поставляется с первичной поверкой.
- Устойчивая функциональность в условиях низких температур и высоких концентраций.
- Легкость подключения к внешним контроллерам
- Вариативность модификаций для использования в качестве самостоятельного устройства или подключения к системам контроля
- Выходные сигналы: 4-20 мА или RS485 (Modbus)
- Средний срок службы газоанализаторов – 10 лет
- Напряжение питания: номинальное - 24 В, допустимое 10.5 – 24 В.
- Условия эксплуатации: температура от -30/-40/-50/-60 ºС до + 50º С (в зависимости от исполнения) относительная влажность – не более 95 %, без конденсации влаги; атмосферное давление от 84 до 120 кПа.
- Пылевлагозащита: IP65
Варианты исполнения
| Модификация Д (исполнение 009) |
| Стационарный одноканальный газоанализатор с внешним источником питания, цифровым индикатором с отображением измерений, встроенным ПО с высоким уровнем защиты и простым интерфейсом настройки газоанализатора (3 кнопки). Изготовлен в корпусе из поликарбоната с прозрачной крышкой во взрывозащищенном исполнении 1ExdibIIВT4+Н2Х. Выходной сигнал 4-20 мА. Размер: 115х108х55 мм, масса: 350 г. Температурные условия эксплуатации: -30°С … +50°С. |
| Стационарный газоанализатор ИГС-98 исп.009 Айва-Д на оксид азота NO (0,01 - 5, мг/м30,1 - 32, мг/м31 - 4000, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Астра-Д на аммиак NH3 (0,01 - 10, мг/м30,1 - 200, мг/м31 - 1600, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Бином-Д на пары углеводородов CH (C2 - C10) (50 - 3200, мг/м30,01 - 2 об. доля, %0,1 - 32, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Бриз-Д на этанол C2H5OH (0,1 - 32, мг/м310 - 8000, мг/м30,01 - 1,6 об. доля, %) |
| Стационарный газоанализатор ИГС-98 исп.009 Верба-Д на водород H2 (0,01 - 4 об. доля, %1 - 100 об. доля, %10 - 2000, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Гелиос-Д на гелий He (1 - 100 об. доля, %10 - 2000, мг/м30,01 - 5 об. доля, %) |
| Стационарный газоанализатор ИГС-98 исп.009 Дукат-Д на диоксид углерода СО2 (10 - 2000, мг/м30,01 - 5 об. доля, %0,1 - 100 об. доля, %) |
| Стационарный газоанализатор ИГС-98 исп.009 Клевер-Д на кислород O2 (0,01 - 1,6 об. доля, %0,1 -32 об. доля, %1 - 100 об. доля, %) |
| Стационарный газоанализатор ИГС-98 исп.009 Мак-Д на оксид углерода CO (0,01 - 32, мг/м30,1 - 320, мг/м31 - 3200, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Мальва-Д на метанол СН3ОН (0,1 - 32, мг/м310 - 8000, мг/м30,01 - 1,6 об. доля, %) |

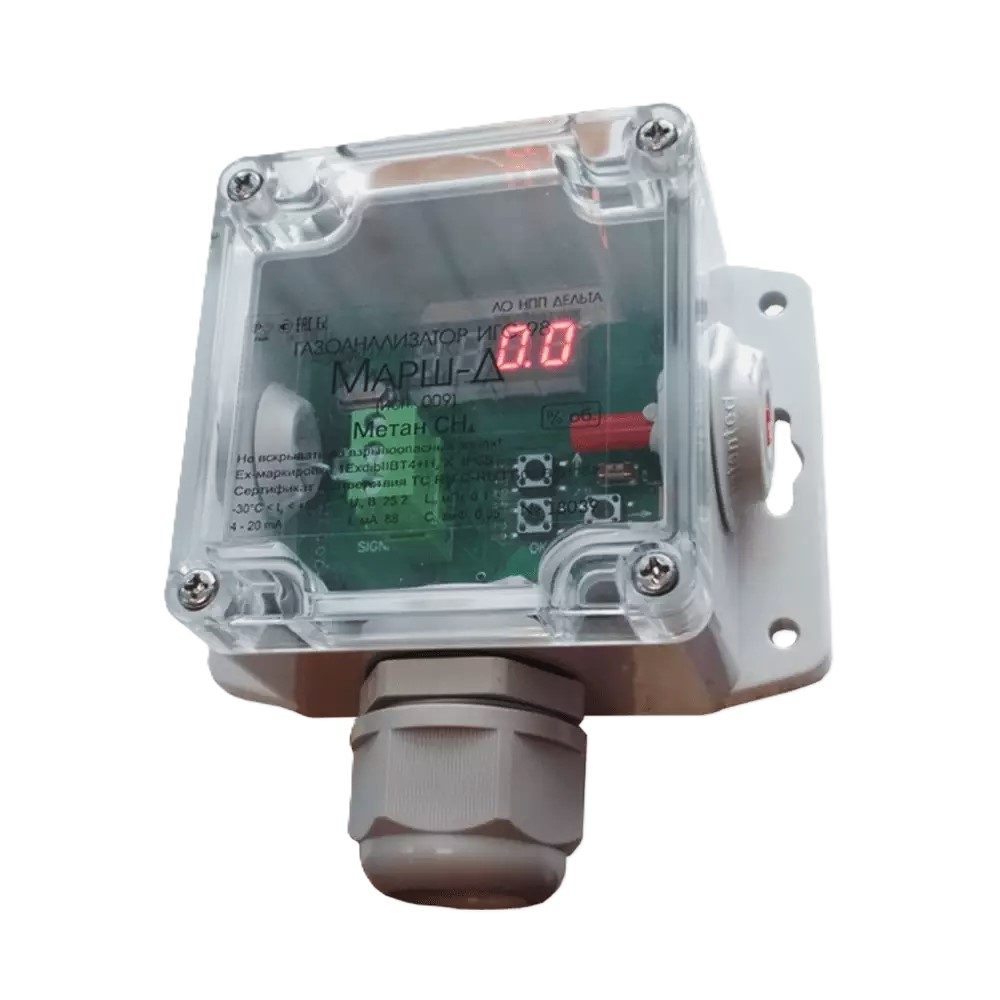

| Стационарный газоанализатор ИГС-98 исп.009 Марш-Д на метан CH4 (0,01 - 1 об. доля, %0,01 - 3,2 об. доля, %0,01 - 5 об. доля, %) |
| Стационарный газоанализатор ИГС-98 исп.009 Пион-Д на пропан C3H8 (0,01 - 2 об. доля, %0,1 - 100 об. доля, %0,01 - 4, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Сапфир-Д на диоксид серы SO2 (0,01 - 4, мг/м30,1 - 32, мг/м31 - 320, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Сирень-Д на сероводород H2S (0,01 - 4, мг/м30,1 - 32, мг/м31 - 200, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Флора-Д на формальдегид H2CO (0,1 - 10, мг/м30,1 - 32, мг/м31 - 320, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Хвощ-Д на хлористый водород HCl (0,1 - 32, мг/м31 - 320, мг/м30,01 - 4, мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.009 Хмель-Д на хлор Cl2 (0,01 - 4, мг/м30,1 - 32, мг/м3) |
| Модификация Д (исполнение 010) |
| Стационарный одноканальный выносной датчик-газоанализатор с внешним источником питания без индикации с выводом показателей на экран пульта контроллера (А-1, А-1М, А-4М, А-8М). Выходной сигнал 4-20 мА. Изготовлен в корпусе из алюминия во взрывозащищенном исполнении 1ExibdIIСT4Gb. Размер: 156х110х57 мм. Масса: 650 г. Температурные условия эксплуатации: -40°С…+50°С |
| Стационарный газоанализатор ИГС-98 исп.010 Астра-Д на Аммиак (NH3) (0,01 - 10,0,1 - 200,1 - 1600мг/м3) |

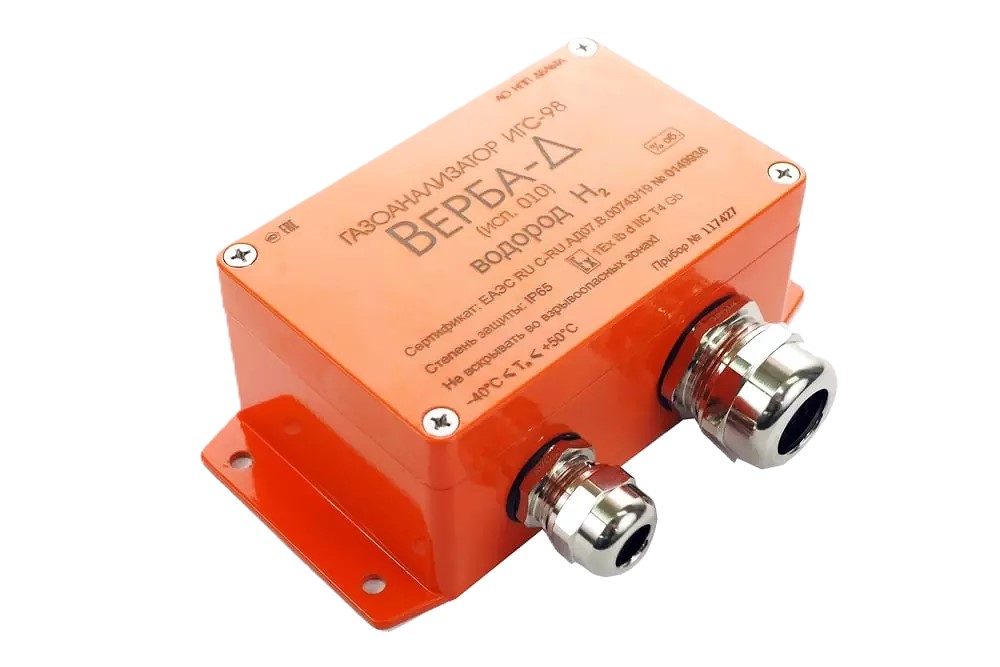

| Стационарный газоанализатор ИГС-98 исп.010 Верба-Д на Водород (Н2) (0,01 - 4,0 %,1 - 100 %,0,01 - 10% об.д.) |
| Стационарный газоанализатор ИГС-98 исп.010 Гелиос-Д на Гелий (Нe) (1 - 100 %,0,01 - 10,0,1 - 32% об.д.) |
| Стационарный газоанализатор ИГС-98 исп.010 Агат-Д на Диоксид азота (NO2) (0,01 - 10,0,1 - 32,1 - 320мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Сапфир-Д на Диоксид серы (SO2) (0,01 - 4,0,1 - 32,1- 320мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Дукат-Д на Диоксид углерода (CO2) (0,01 - 2,0,01 - 5,0,1 - 100г/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Клевер-Д на Кислород (O2) (0,01 - 1,6,0,1 - 32,1 - 100% об.д.) |
| Стационарный газоанализатор ИГС-98 исп.010 Марш-Д на Метан (СН4) (0,01 - 1,0,01 - 3,2,0,01 - 5% об.д.) |
| Стационарный газоанализатор ИГС-98 исп.010 Мальва-Д на Метанол (CH3OH) (0,1 - 32,0,01 - 8,0,01 - 1,6мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Мак-Д на Оксид углерода (CO) (0,01 - 32,0,1 - 320,474817мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Айва-Д на Оксид азота (NO) (0,01 - 5,0,1 - 32,767011мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Бином-Д на Углеводороды (С2-C10) (50 - 3200,50 - 3200,0,01 - 2мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Пион-Д на Пропан (С3Н8) (0,01 - 2,0,01 - 2,1 - 100% об.д.) |
| Стационарный газоанализатор ИГС-98 исп.010 Сирень-Д на Сероводород (H2S) (0,01 - 4,0,1 - 32,1 - 320мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Флора-Д на Формальдегид (H2CO) (0,1 - 10,0,01 - 4,0,1 - 32мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Хмель-Д на Хлор (Cl2) (0,01 - 4,0,1 - 32,0,1 - 32мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Хвощ-Д на Хлористый водород (HCl), э/х (0,1 - 32,1 - 320,0,1 - 32мг/м3) |
| Стационарный газоанализатор ИГС-98 исп.010 Бриз-Д на Этанол (C2H5OH), э/х или т/к (0,1 - 32,0,01 - 8,0,01 - 1,6мг/м3) |
| Модификация Д (исполнение 021) |
| Стационарный одноканальный выносной датчик-газоанализатор с внешним источником питания без индикации с выводом показателей на экран пульта контроллера (А-1, А-1М, А-4М, А-8М). Выходной сигнал 4-20 мА. Изготовлен в корпусе из алюминия во взрывозащищенном исполнении 1ExdibIIВT4+Н2 Х. Размер: 155х108х57 мм. Масса: 650 г. Температурные условия эксплуатации: -30°С (-40°С для ТК и ОПТ сенсоров) …+50°С |
| Стационарный газоанализатор ИГС-98 Агат-Д исп. 021 на Диоксид азота NО2 0-32мг/м3 0-320мг/м3 |
| Стационарный газоанализатор ИГС-98 Астра-Д исп. 021 на Аммиак NH3 0-320мг/м3 0-800мг/м3 0-800мг/м3 0-320мг/м3 |
| Стационарный газоанализатор ИГС-98 Бином-Д исп. 021 на Пары углеводородов CxHy 0-1,6% об. |
| Стационарный газоанализатор ИГС-98 Бриз-Д исп. 021 на Этанол (этиловый спирт) C2H5OH 0-1,6% об. 0-8г/м3 |

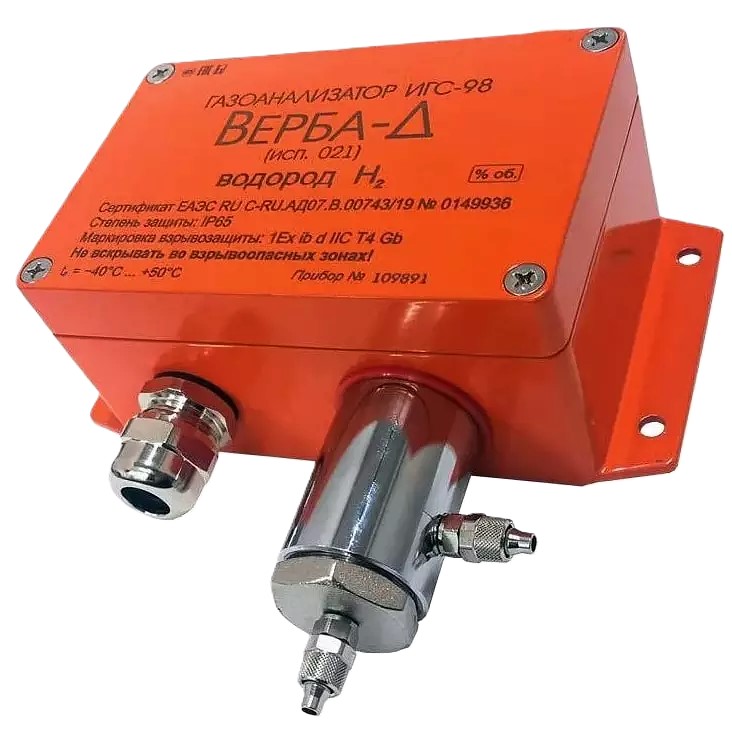

| Стационарный газоанализатор ИГС-98 Верба-Д исп. 021 на Водород H2 0-3,2% об. 0-3,2% об. |
| Стационарный газоанализатор ИГС-98 Дукат-Д исп. 021 на Углекислый газ CO2 0-100 % об. 0-5 % об. |
| Стационарный газоанализатор ИГС-98 Клевер-Д исп. 021 на Кислород O2 0-32% об. |
| Стационарный газоанализатор ИГС-98 Мак-Д исп. 021 на Угарный газ CO 0-320мг/м3 0-32мг/м3 0-1,6мг/м3 |
| Стационарный газоанализатор ИГС-98 Мальва-Д исп. 021 на Метанол CH3OH 0-32мг/м3 |
| Стационарный газоанализатор ИГС-98 Марш-Д исп. 021 на Метан СН4 0-3,2% об. 0-100% об. |
| Стационарный газоанализатор ИГС-98 Пион-Д исп. 021 на Пропан С3Н8 |
| Стационарный газоанализатор ИГС-98 Сапфир-Д исп. 021 на Диоксид серы SО2 0-32мг/м3 |
| Стационарный газоанализатор ИГС-98 Сирень-Д исп. 021 на Сероводород H2S 0-32мг/м3 |
| Стационарный газоанализатор ИГС-98 Флора-Д исп. 021 на Формальдегид Н2СО 0-8мг/м3 |
| Стационарный газоанализатор ИГС-98 Хвощ-Д исп. 021 на Хлороводород НСl 0-32мг/м3 |
| Стационарный газоанализатор ИГС-98 Хмель-Д исп. 021 на Хлор Сl2 0-32мг/м3 |
| Модификация Д (исполнение 024) |
| Стационарный одноканальный газоанализатор с внешним источником питания без графического дисплея со светодиодной индикацией состояния (включение, срабатывание сигнализации, ошибки в работе). Изготовлен в корпусе из поликарбоната с прозрачной крышкой во взрывозащищенном исполнении 1Ex dа ia IIC T4 Gb. Выходной сигнал EIA/TIA-485 (RS-485 Modbus RTU). Размер: 135 х 145 х 55 мм, масса: 300 г. Температурные условия эксплуатации: -30°С … +50°С. |
| Стационарный газоанализатор ИГС-98 исп. 024 Агат-Д на диоксид азота NO2 0,01 - 10 мг/м3 0,1 - 32 мг/м3 1 - 320 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп. 024 Айва-Д на оксид азота NO 0,01 - 5 мг/м3 0,1 - 32 мг/м3 1 - 4000 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп. 024 Астра-Д на аммиак NH3 0,01 - 10 мг/м3 0,1 - 200 мг/м3 1 - 1600 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп. 024 Бином-Д на пары углеводородов CH на C2 - C10) 50 - 3200 мг/м3 0,01 - 2 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Бриз-Д на этанол C2H5OH 0,1 - 32 мг/м3 10 - 8000 мг/м3 0,01 - 1,6 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Верба-Д на водород H2 0,01 - 4 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Гелиос-Д на гелий He 1 - 100 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Дукат-Д на диоксид углерода СО2 10 - 2000 мг/м3 0,01 - 5 об. доля % 0,1 - 100 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Клевер-Д на кислород O2 0,01 - 1,6 об. доля % 0,1 -32 об. доля % 1 - 100 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Мак-Д на оксид углерода CO 0,01 - 32 мг/м3 0,1 - 320 мг/м3 1 - 3200 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп. 024 Мальва-Д на метанол СН3ОН 0,1 - 32 мг/м3 10 - 8000 мг/м3 0,01 - 1,6 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Марш-Д на метан CH4 0,01 - 1 об. доля % 0,01 - 3,2 об. доля % 0,01 - 5 об. доля % 1 - 100 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Пион-Д на пропан C3H8 0,01 - 2 об. доля % 0,1 - 100 об. доля % |
| Стационарный газоанализатор ИГС-98 исп. 024 Сапфир-Д на диоксид серы SO2 0,01 - 4 мг/м3 0,1 - 32 мг/м3 1 - 320 мг/м3 |

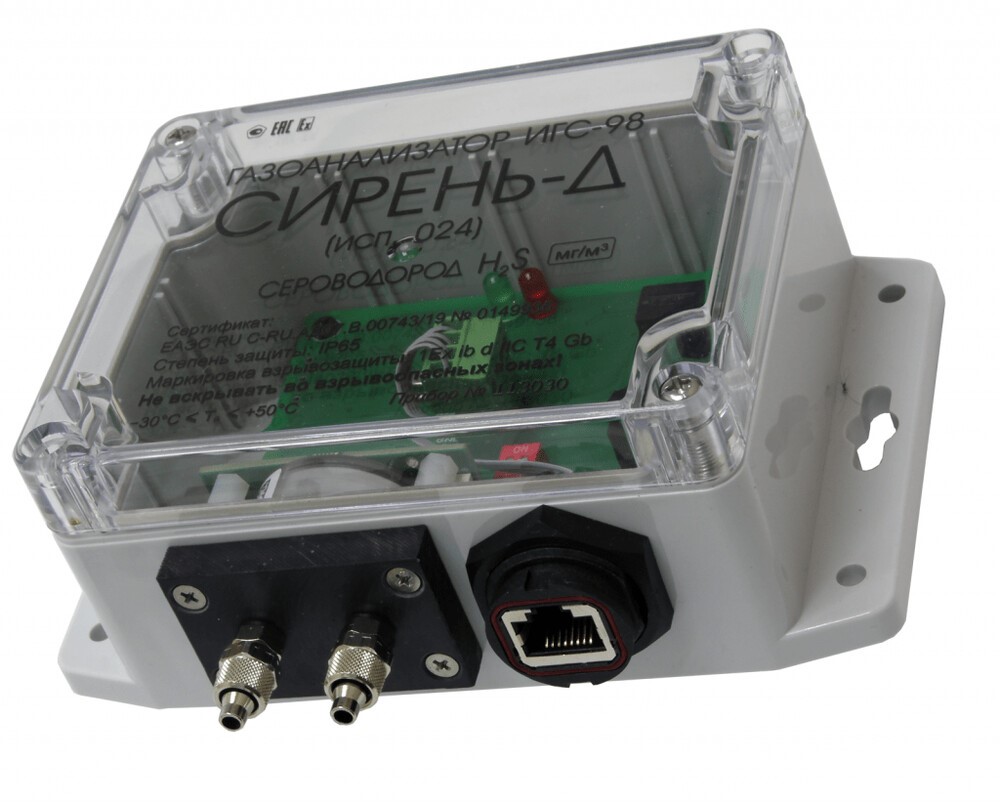

| Стационарный газоанализатор ИГС-98 исп. 024 Сирень-Д на сероводород H2S 0,01 - 4 мг/м3 0,1 - 32 мг/м3 1 - 200 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп. 024 Флора-Д на формальдегид H2CO 0,1 - 10 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп. 024 Хвощ-Д на хлористый водород HCl 0,1 - 32 мг/м3 1 - 320 мг/м3 |

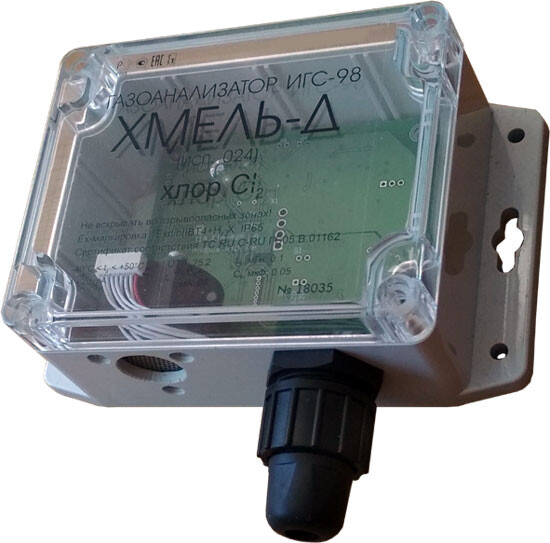

| Стационарный газоанализатор ИГС-98 исп. 024 Хмель-Д на хлор Cl2 0,01 - 4 мг/м3 0,1 - 32 мг/м3 |

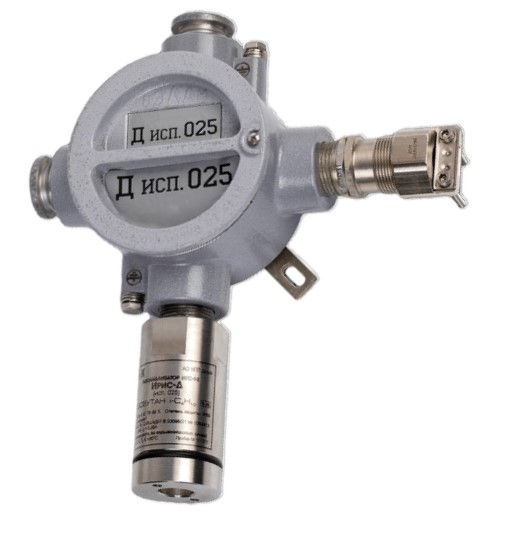

| Модификация Д (исполнение 025) |
| Стационарный одноканальный газоанализатор без дисплея, для работы в качестве самостоятельного прибора или в составе газоаналитической системы (А-4М, А-8М). Может быть подключен к сети с помощью адаптера (блок питания 24В, 6Вт, адаптер в розетку/блок питания 24В, 15Вт, на DIN рейку). Изготовлен в алюминиевом корпусе (коммутационная часть) со стальной измерительной головкой во взрывозащищенном исполнении 1Ex db IIC T6 Gb Х. Выходной сигнал: 4-20 мА, RS-485 Modbus RTU. Размер: 205 х 160 х 83 мм. Масса: 1,4 кг. Температурные условия эксплуатации: -60°С … +50°С |
| Стационарный газоанализатор ИГС-98 исп.025 Агат-Д на диоксид азота NO2 0,01 - 10 мг/м3 0,1 - 32 мг/м3 1 - 320 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Айва-Д на оксид азота NO 0,01 - 5 мг/м3 0,1 - 32 мг/м3 1 - 4000 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Астра-Д на аммиак NH3 0,01 - 10 мг/м3 0,1 - 200 мг/м3 1 - 1600 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Бином-Д на пары углеводородов CH на C2 - C10) 50 - 3200 мг/м3 0,01 - 2 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Бриз-Д на этанол C2H5OH 0,1 - 32 мг/м3 10 - 8000 мг/м3 0,01 - 1,6 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Верба-Д на водород H2 0,01 - 4 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Гелиос-Д на гелий He 1 - 100 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Дукат-Д на диоксид углерода СО2 10 - 2000 мг/м3 0,01 - 5 об. доля, %0,1 - 100 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Клевер-Д на кислород O2 0,01 - 1,6 об. доля, %0,1 -32 об. доля, %1 - 100 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Мальва-Д на метанол СН3ОН 0,1 - 32 мг/м3 10 - 8000 мг/м3 0,01 - 1,6 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Марш-Д на метан CH4 0,01 - 1 об. доля, %0,01 - 3,2 об. доля, %0,01 - 5 об. доля, %1 - 100 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Пион-Д на пропан C3H8 0,01 - 2 об. доля, %0,1 - 100 об. доля, % |
| Стационарный газоанализатор ИГС-98 исп.025 Сапфир-Д на диоксид серы SO2 0,01 - 4 мг/м3 0,1 - 32 мг/м3 1 - 320 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Сирень-Д на сероводород H2S 0,01 - 4 мг/м3 0,1 - 32 мг/м3 1 - 200 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Флора-Д на формальдегид H2CO 0,1 - 10 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Хвощ-Д на хлористый водород HCl 0,1 - 32 мг/м3 1 - 320 мг/м3 |
| Стационарный газоанализатор ИГС-98 исп.025 Хмель-Д на хлор Cl2 0,01 - 4 мг/м3 0,1 - 32 мг/м3 |
Комплект поставки:
- Газоанализатор
- Паспорт
- Руководство по эксплуатации
- Упаковка
Дооснащение по дополнительному заказу
Для исп 025:
- Поверочная насадка-адаптер НГ-105 ФГИМ.413944.006
- Кабельный ввод
- Козырек брызгозащитный
- Блок питания 24В, 6Вт, адаптер в розетку
- Блок питания 24В, 15Вт, на DIN рейку
Для исп. 024
- Поверочная насадка НГ-107 ФГИМ.413944.008
- Носитель с ПО «SETPARAM»
- Козырек брызгозащитный
- Кабель витая пара UUTP4-C5E
- Клещи обжимные RJ-45
Для исп. 021
- Блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- Блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- Блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- Барьер искрозащитный
- Выносной блок реле (на DIN-рейку)
- Насадка-адаптер (для поверки)
- Кабель МКШ, метр пог.
- Корпус для монтажа (до 4 модулей)- для монтажа аксессуаров к газоанализатору
- Корпус для монтажа (до 18 модулей)
- Корпус для монтажа (до 36 модулей)
