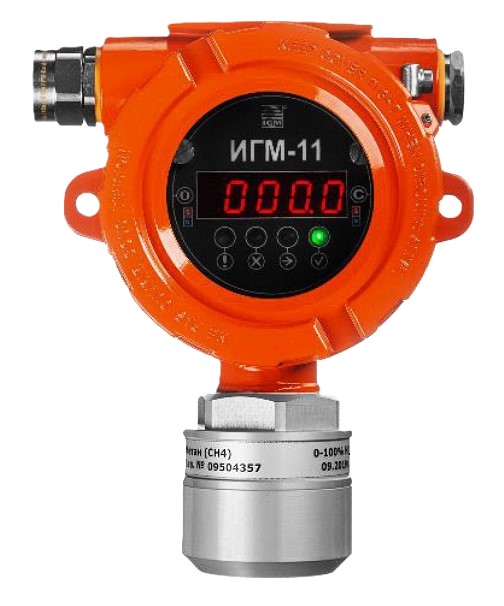

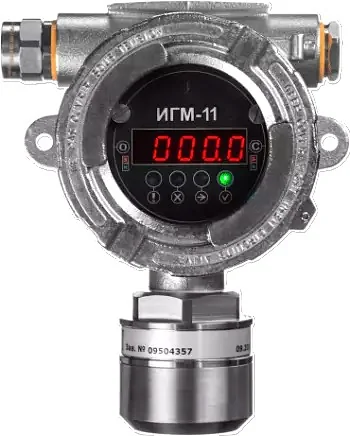

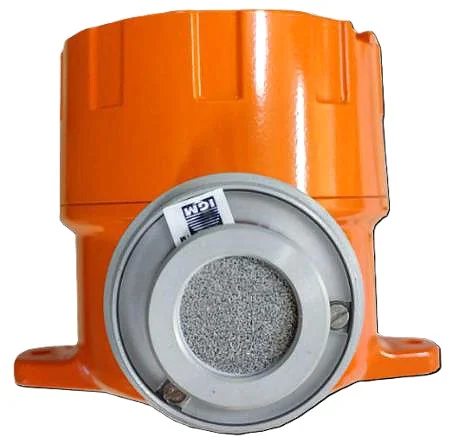

Стационарный газоанализатор ИГМ-11

Написать в WhatsApp

Написать в Telegram

Стационарный одноканальный газоанализатор с индикатором для контроля концентраций кислорода, токсичных и горючих газов и работы в сложных температурных условиях.

Подробнее

Характеристики

Тип сенсора(ов)

—

термокаталитический, электрохимический

Описание
Документы

Описание

Стационарный одноканальный газоанализатор ИГМ-11 предназначен для постоянного автоматического мониторинга и выявления опасных концентраций кислорода, водорода, углеводородных газов и паров, диоксида углерода, токсичных газов в воздухе рабочей зоны. Может применяться на потенциально опасных объектах, взрывоопасных зонах производственных помещений и наружных установок (взрывоопасные зоны классов 1 или 2), где по условиям эксплуатации возможно образование взрывоопасных смесей: на нефтегазовых месторождениях, предприятиях по переработке и хранению, в нефтехимической промышленности и т.п. Размещение устройства осуществляется в определенной точке, предусмотренной проектной документацией, с учетом типа и плотности измеряемого компонента. Корпус изготовлен из алюминия или нержавеющей стали во взрывозащищенном исполнении 1Ex d ia IIC T5 Gb X.

Преимущества

Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 70204-18, поставляется с первичной поверкой.
Соответствует требованиям технических регламентов Евразийского экономического союза
Подтвержденная устойчивость к вибрационным нагрузкам (сертификат сейсмостойкости)
Сертификат функциональной безопасности SIL2
Режим свободной диффузии с возможностью принудительной подачи пробы через адаптер ПГС.
Обогрев датчика в условиях низких температур (для электрохимических датчиков)
Сигнализация: световая индикация, светозвуковой сигнализатор ЭМИ-С3 (опция по заказу), реле.
Модуль индикации с отображением текущих показателей замеров, индикаторами состояния (норма, тревога, неисправность, передача данных)
Калибровка по месту установки (в том числе во взрывоопасной зоне) с помощью магнитного ключа.
Актуальное программное обеспечение для ПК с функциями настройки приборов, записи и хранения информации о замерах, аварийных событиях, ошибках в работе.
Интерфейс: токовая петля 4-20 мА; RS-485; 3 реле (порог1, порог2, неисправность); HART (опция)
Постоянная самодиагностика работы прибора.
Условия эксплуатации: температура от -60 до +60 °С; атмосферное давление – 80 - 120 кПа; относительная влажность от 15 до 96% без конденсации
Напряжение питания постоянного тока: от 12 до 32 В
Потребляемая мощность: 3 Вт (6 Вт с обогревом датчика)
Средний срок службы газоанализатора – 15 лет
Наработка на отказ: 30000 часов
Пылевлагозащита: IP66/68
Исполнение в корпусе двух типов: Limatherm (Польша) условное обозначение "1А"/"1С"; ВЭЛАН (Россия) условное обозначение "3А"
Габаритные размеры: 260 х 160 х 240 мм
Масса: 2,5 кг (в алюминиевом корпусе), 6 кг (в стальном корпусе)

Варианты исполнения и диапазоны измерений

Модификации ИГМ-11 с электрохимическим сенсором

Исполнение газоанализатора	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний Т0,9, с, не более
				абсолютной	относительной
ИГМ-11-01-X	кислород (О2)	от 0 до 30 %	от 0 до 30 %	±0,5 %	-	30
ИГМ-11-02-X	оксид углерода (CO)	от 0 до 2000 млн^-1	от 0 до 40 млн^-1 включ.	±4 млн^-1	-	30
			св. 40 до 2000 млн^-1	-	±10 %
ИГМ-11-03-X	сероводород (H2S)	от 0 до 100 млн^-1	от 0 до 7,5 млн^-1 включ.	±1,5 млн^-1	-	30
			св. 7,5 до 100 млн^-1	-	±20 %
ИГМ-11-03/1-X	сероводород (H2S)	от 0 до 20 млн^-1	от 0 до 5 млн^-1 включ.	±0,5 млн^-1	-	30
			св. 5 до 20 млн^-1	-	±10 %
ИГМ-11-03/2-X	сероводород (H2S)	от 0 до 50 млн^-1	от 0 до 10 млн^-1 включ.	±1,0 млн^-1	-	30
			св. 10 до 50 млн^-1	-	±10 %
ИГМ-11-04-X	сероводород высоких концентраций (H2S)	от 0 до 500 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	45
			св. 10 до 500 млн^-1	-	±20 %
ИГМ-11-05-X	диоксид серы (SO2)	от 0 до 20 млн^-1	от 0 до 2,5 млн^-1 включ.	±0,5 млн^-1	-	30
			св. 2,5 до 20 млн^-1	-	±20 %
ИГМ-11-06-X	диоксид серы высоких концентраций (SO2)	от 0 до 2000 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1		40
			св. 10 до 2000 млн^-1	-	±20 %
ИГМ-11-07-X	оксид азота (NO)	от 0 до 250 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	40
			св. 10 до 250 млн^-1	-	± 20 %
ИГМ-11-08-X	диоксид азота (NO2)	от 0 до 30 млн^-1	от 0 до 1 млн^-1 включ.	±0,2 млн^-1	-	30
			св. 1 до 30 млн^-1	-	± 20 %
ИГМ-11-09-X	аммиак (NH3)	от 0 до 100 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	40
			св. 10 до 100 млн^-1	-	± 20 %
ИГМ-11-10-X	аммиак высоких концентраций (NH3)	от 0 до 1000 млн^-1	от 0 до 30 млн^-1 включ.	±6 млн^-1		90
			св. 30 до 1000 млн^-1	-	±20 %
ИГМ-11-11-X	водород (H2)	от 0 до 4 %	от 0 до 2 %	±0,1 %	-	60
ИГМ-11-12-X	цианистый водород (HCN)	от 0 до 30 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	70
			св. 10 до 30 млн^-1	-	±20 %
ИГМ-11-13-X	метанол (CH₃OH)	от 0 до 200 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	200
			св. 10 до 200 млн^-1	-	±20 %
ИГМ-11-13/1-Х	метанол (CH₃OH)	от 0 до 20 млн^-1	от 0 до 9 млн^-1 включ.	±0,9 млн^-1	-	200
			св. 9 до 20 млн^-1	-	±10 %
ИГМ-11-14-X	этанол (C2H6O)	от 0 до 200 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	30
			св. 10 до 200 млн^-1		±20 %
ИГМ-11-15-Х	фтороводород (HF)	от 0 до 10 млн^-1	от 0 до 0,5 млн^-1 включ.	±0,1 млн^-1	-	90
			св. 0,5 до 10 млн^-1	-	±20 %
ИГМ-11-16-Х	акрилонитрил (С3Н3N)	от 0 до 10 млн^-1	от 0 до 0,7 млн^-1 включ.	±0,14 млн^-	-	90
				1
			св. 0,7 до 10 млн^-1	-	±20 %

- Х – тип корпуса (1А, 3А– алюминий; 1С – нержавеющая сталь)
- Программное обеспечение газоанализатора имеет возможность отображения результатов измерений в единицах измерений массовой концентрации, мг/м3.
- Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной погрешности для такого диапазона соответствуют указанным в таблице для ближайшего большего диапазона измерений.

Модификации ИГМ-11 с термокаталитическими сенсорами

Исполнение газоанализатора	Определяемый компонент	Диапазон показаний объемной доли (ДВК) определяемого компонента	Диапазон измерений объемной доли (ДВК) определяемого компонента	Пределы допускаемой основной абсолютной погрешности	Предел допускаемого времени установления показаний Т0,9, с, не более
ИГМ-11-21-Х	сумма углеводородов и водорода по метану CxHy	от 0 до 100 % НКПР (от 0 до 4,4 %)	от 0 до 50 % НКПР (от 0 до 2,2 %)	±3 % НКПР (±0,13 %)	10

ИГМ-11-22-Х	сумма углеводородов и водорода по метану CxHy	от 0 до 100 % НКПР (от 0 до 4,4 %)	от 0 до 50 % НКПР (от 0 до 2,2 %)	±5 % НКПР (±0,22 %)	10

ИГМ-11-23-Х	сумма углеводородов и водорода по пропану CxHy	от 0 до 100 % НКПР (от 0 до 1,7 %)	от 0 до 50 % НКПР (от 0 до 0,85 %)	±3 % НКПР (±0,05 %)	10

ИГМ-11-24-Х	сумма углеводородов и водорода по пропану CxHy	от 0 до 100 % НКПР (от 0 до 1,7 %)	от 0 до 50 % НКПР (от 0 до 0,85 %)	±5 % НКПР (±0,09 %)	10

ИГМ-11-25-Х	водород (H2)	от 0 до 100 % НКПР (от 0 до 4 %)	от 0 до 50 % НКПР (от 0 до 2 %)	±3 % НКПР (±0,12 %)	10

ИГМ-11-26-Х	водород (H2)	от 0 до 100 % НКПР (от 0 до 4 %)	от 0 до 50 % НКПР (от 0 до 2 %)	±5 % НКПР (±0,2 %)	10

ИГМ-11-27-Х	метан (CH4)	от 0 до 100 % НКПР (от 0 до 4,4 %)	от 0 до 50 % НКПР (от 0 до 2,2 %)	±3 % НКПР (±0,13 %)	10

ИГМ-11-28-Х	метан (CH4)	от 0 до 100 % НКПР (от 0 до 4,4 %)	от 0 до 50 % НКПР (от 0 до 2,2 %)	±5 % НКПР (±0,22 %)	10

ИГМ-11-29-Х	пропан (C3H8)	от 0 до 100 % НКПР (от 0 до 1,7 %)	от 0 до 50 % НКПР (от 0 до 0,85 %)	±3 % НКПР (±0,05 %)	10

ИГМ-11-30-Х	пропан (C3H8)	от 0 до 100 % НКПР (от 0 до 1,7 %)	от 0 до 50 % НКПР (от 0 до 0,85 %)	±5 % НКПР (±0,09 %)	10

ИГМ-11-31-Х	гексан (C6H14)	от 0 до 100 % НКПР (от 0 до 1 %)	от 0 до 50 % НКПР (от 0 до 0,5 %)	±3 % НКПР (±0,03 %)	10

ИГМ-11-32-Х	гексан (C6H14)	от 0 до 100 % НКПР (от 0 до 1 %)	от 0 до 50 % НКПР (от 0 до 0,5 %)	±5 % НКПР (±0,05 %)	10

ИГМ-11-33-Х	сумма углеводородов и водорода по гексану CxHy	от 0 до 100 % НКПР (от 0 до 1 %)	от 0 до 50 % НКПР (от 0 до 0,5 %)	±3 % НКПР (±0,03 %)	10

ИГМ-11-34-Х	сумма углеводородов и водорода по гексану CxHy	от 0 до 100 % НКПР (от 0 до 1 %)	от 0 до 50 % НКПР (от 0 до 0,5 %)	±5 % НКПР (±0,05 %)	10

ИГМ-11-35-Х	акрилонитрил (С3Н3N)	от 0 до 100 % НКПР (от 0 до 2,8 %)	от 0 до 50 % НКПР (от 0 до 1,4 %)	±3 % НКПР (±0,09 %)	10

ИГМ-11-36-Х	акрилонитрил (С3Н3N)	от 0 до 100 % НКПР (от 0 до 2,8 %)	от 0 до 50 % НКПР (от 0 до 1,4 %)	±5 % НКПР (±0,14 %)	10

ИГМ-11-37-Х	ацетилен (С2Н2)	от 0 до 100 % НКПР (от 0 до 2,3 %)	от 0 до 50 % НКПР (от 0 до 1,15 %)	±3 % НКПР (±0,07 %)	10

ИГМ-11-38-Х	ацетилен (С2Н2)	от 0 до 100 % НКПР (от 0 до 2,3 %)	от 0 до 50 % НКПР (от 0 до 1,15 %)	±5 % НКПР (±0,12 %)	10

Газоанализаторы в диапазоне от 50 до 100 % НКПР могут применяться в качестве индикаторов.
Значения НКПР горючих газов указаны в соответствии с ГОСТ 31610.20-1-2020.

Комплект поставки

Газоанализатор стационарный 1 шт.
Упаковка 1 шт.
Паспорт 1 шт.
Свидетельство о поверке 1 шт.
Магнитный ключ*
Адаптер ПГС*
Взрывозащищенная заглушка*
Взрывозащищенный кабельный ввод*

По дополнительному заказу:

Кожух защитный
HART-переходник
Кронштейн крепления на трубу
Козырек
Гидрофобный лавсан-фторопластовый фильтр (для работы в условиях высокой влажности/пара)
Противодождевая насадка
Светозвуковой сигнализатор ЭМИ-С3

*Входят в комплект поставки в соответствии с паспортом на ИГМ-11

Документы

Методика поверки ИГМ-11

5,6 Мб

Сертификат об утверждении типа ИГМ-11

781,5 Кб

Сертификат ЕАЭС ИГМ-11

3 Мб

Декларация ЕАЭС ИГМ-11

175,8 Кб

Сертификат услойчивости к H2S ИГМ-11

577,2 Кб

Сертификат сейсмостойкости ИГМ-11

371,6 Кб

Сертификат SIL2 ИГМ-11

745,5 Кб

Сертификат Интергазсерт ИГМ-11

1,2 Мб

РЭ ИГМ-11

6,2 Мб

Смотреть больше
