Стационарный газоанализатор ЭССА

Стационарный диффузионный газоанализатор ЭССА предназначен для непрерывного контроля качества воздуха и выявления опасных концентраций кислорода, токсичных и горючих газов в воздушной среде рабочей зоны, технологических помещений, атмосферном воздухе. В зависимости от модификации и исполнения может контролировать от 1 до 16 компонентов, с выдачей сигнализации и формированием релейных сигналов для каждого из каналов/группы каналов при выходе за пороговые значения, а также возможностью передачи данных и их архивирования.



Преимущества





Модификации и варианты исполнения

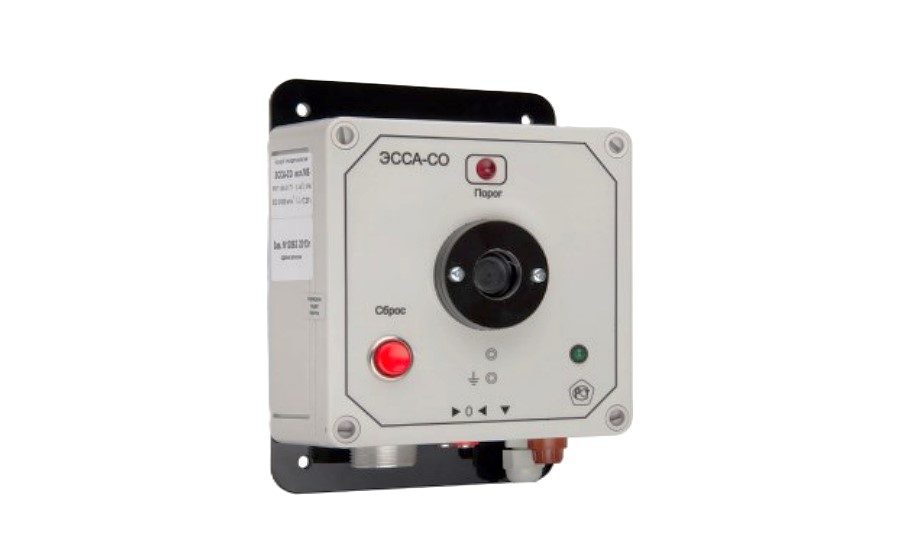

Стационарный газоанализатор ЭССА-СО исполнение МБ

Блок измерения и сигнализации (БИС) со встроенным электрохимическим детектором СО, выполнен в пластмассовом корпусе.  Диапазон измерения 0-100 или 0-300 мг/м3. Пороги сигнализации: 20; 100  (10; 20).Сигнализация: Световая, звуковая, релейные сигналы. Реле: контакты - сухие, пара нормально замкнутых и пара нормально разомкнутых; коммутируемый ток -  постоянный или переменный от 0,1 до 3,0 А при напряжении от 12 В до 220 В, 50 Гц. Потребляемая мощность - 3 ВА. Условия эксплуатации: температура от 0 до 45 С, относительная влажность от 30 до 95 % (без конденсации)

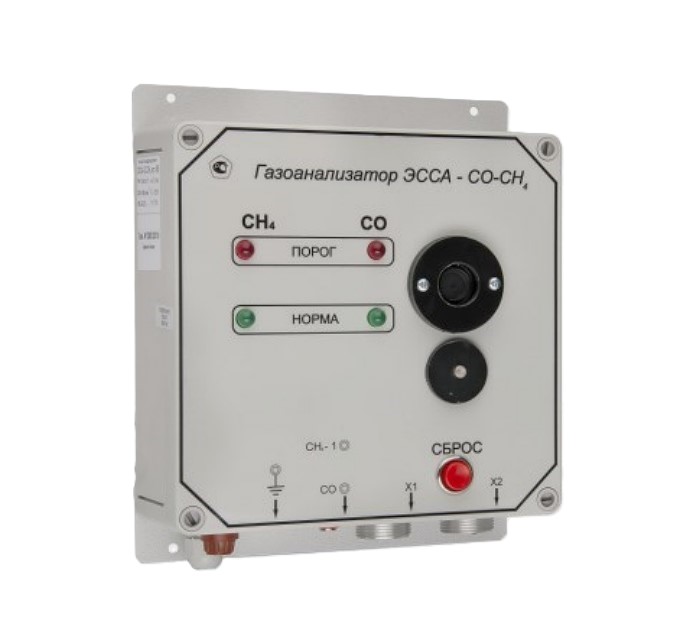

Стационарный газоанализатор ЭССА-СО-СН4 исполнение МБ

Блок измерения и сигнализации БИС с установленными реле, встроенным электрохимическим сенсором оксида углерода и 1 или 2 измерительных преобразователей ИП метана (термокаталитический и инфракрасный), соединяемых с БИС экранированным кабелем МКЭШ (опционально) или аналогичным с числом жил не менее 3-х. Сигнализация: Световая, релейные сигналы (отдельно по каждому компоненту),звуковая (общая). Реле: контакты - сухие, пара нормально замкнутых и пара нормально разомкнутых,НЕИПРАВНОСТЬ - пара нормально разомкнутых.Коммутируемый ток: постоянный или переменный от 0,1 до 3,0 Апри напряжении от 12 В до 220 В, 50 Гц.

Диапазон измерения ЭССА-СО-СН4 исполнение МБ:
СО, мг/м3	0 - 100 (300)
СН4 ,  %об. / % НКПР	0- 2,2 / 0 - 50
С3Н8, %об. / % НКПР	0 - 0,85 / 0 - 50
С4Н10 , %об. / % НКПР	0 - 0,7 / 0 -50
С6Н14 , %об. / % НКПР	0 - 0,5 / 0 - 50

Основная погрешность:	СО	СН4 , С3Н8 , С4Н10 ,  С6Н14
%	±20	±10
приведенная	0 – 20 мг/м3
относительная	20 – 100(300) мг/м3
Пороги сигнализации	20; 100 мг/м3 (10; 20 мг/м3)	10; 20 % НКПР (5; 10 % НКПР)

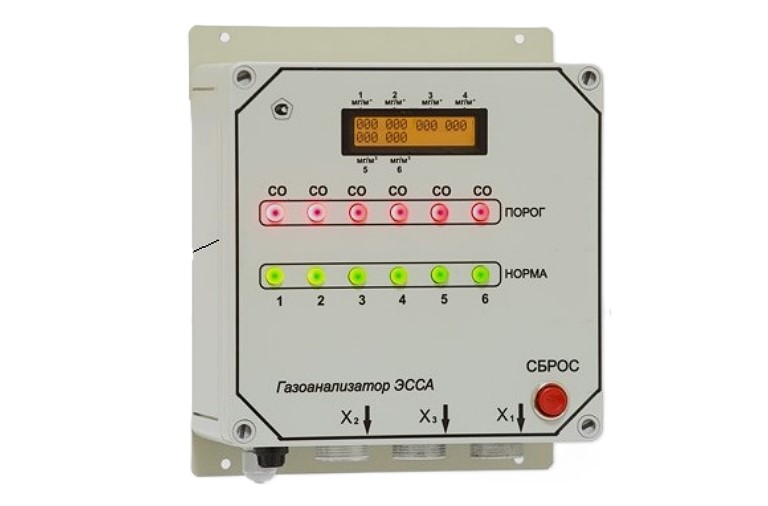

Стационарный газоанализатор ЭССА БС/(И)/(Н)/(Р)/(РК)

Состоит из блока сигнализации (БС) и измерительных преобразователей (ИП). В зависимости от модификации может содержать дополнительные блоки.     БС – блок сигнализации (БС), обеспечивающий питание измерительным преобразователям (ИП), световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС двужильным экранированным кабелем МКЭШ (опционально по заказу) или аналогичным. Общее количество ИП, соединяемых с БС, от 1 до 16.  В зависимости от модификации может содержать добавочные блоки.    ЭССА БС/И - с цифровой индикацией с помощью блока индикации, встроенного в блок сигнализации. Более 8-ми каналов устанавливаются два блока индикации. ЭССА БС/Н - с независимым формированием релейных сигналов с помощью блоков реле (БР) для каждого измерительного канала (или группы каналов). ЭССА БС/Р - с регистрацией превышений (выходов за пределы) пороговых значений и передачей данных по цифровым каналам: RS485 (блок сопряжения с компьютером), Ethernet, интернет, SMS сообщения (блок БГЕ). ЭССА БС/РК - с радиоканалом и переносным блоком отображения информации БОИП. Принцип измерения: токсичные газы и килород - электрохимический сенсор; метан и др. углеводороды - термокаталитический и инфракрасный. Два порога сигнализации (световая, звуковая, релейные сигналы). Условия эксплуатации: температура от минус 30 до 45 С; относительная влажность от 10 до 95 % (без конденсации)

Максимальное расстояние (м) между БС и ИП при сечении жил кабеля	Все ИП, кроме МН-25	ИП МН-2,5
0,50 мм2	1200 м	310 м
0,35 мм2	870 м	220 м
0,20 мм2	520 м	130 м
0,12 мм2	300 м	75 м

Перечень измеряемых компонентов ЭССА БС/(И)/(Н)/(Р)/(РК)

Определяемый компонент	Тип ИП	Диапазон  измерения, мг/м3	Пределы допускаемой основной  погрешности, %		Порог 1мг/м3	Порог 2 мг/м3
			приведенной	относительной

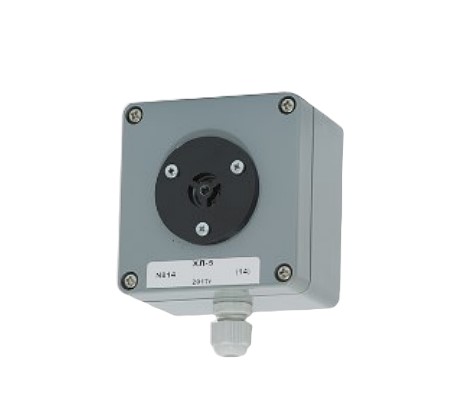

Хлор	ХЛ – 5	0 – 1,0	± 20	-	1	3
		1,0 – 5,0	-	± 20
	ХЛ – 25	0 – 1,0	± 20	-	1	20
		1,0 – 25	-	± 20
Аммиак	АМ – 100	0 – 20	± 20	-	20	60
		20 – 100	-	± 20
	АМ – 500	0 – 20	± 20	-	60	500
		20 – 500	-	± 20
Сероводород	СВ – 30	0 – 10	± 20	-	10	25
		10 – 30	-	± 20
Диоксид серы	СД-30	0 – 10	± 20	-	10	25
		10 – 30	-	± 20

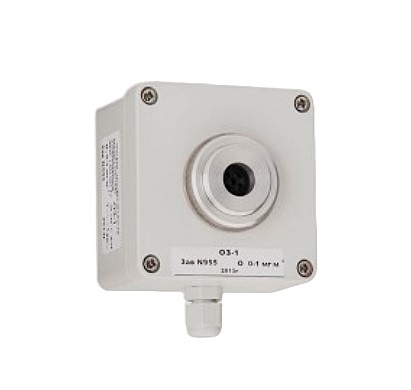

Озон	ОЗ – 1	0 – 0,10	± 20	-	0,1	0,3
		0,10 – 0,5	-	± 20
Диоксид азота	АД - 10	0 –2,0	± 20	-	2	8
		2,0 – 10	-	± 20
Оксид азота	АО - 30	0 –3,0	± 20	-	3	10
		3,0 – 30	-	± 20
Кислород	КС - 30	0 – 30,0%об.	± 2,5	-	19%об.	23%об.
Метан	МН-2,5	0 – 2,2%об.	± 10	-	0,44%об.	0,88%об.
	МН-2,5(И)
Пропан	МН-2,5	0 – 0,85%об.	± 10	-	0,17%об.	0,34%об.
	МН-2,5(И)
Бутан	МН-2,5	0 - 0,7%об.	± 10	-	0,14%об.	0,28%об.
	МН-2,5(И)
Гексан	МН-2,5	0 - 0,5%об.	± 10	-	0,1%об.	0,2%об.
	МН-2,5(И)
Оксид углерода	УО-100	0 – 20	± 20	-	20 мг/м3	100мг/м3
		20 – 100	-	± 20



    Комплект поставки



ЭССА БС/(И)/(Н)/(Р)/(РК)
