Стационарный газоанализатор ЭССА-М/3

Написать в MAX

Написать в Telegram

Стационарные газоанализаторы ХРОМДЕТ-ЭКОЛОГИЯ

Стационарный многоканальный фотоионизационный газоанализатор для контроля концентраций органических и неорганических веществ, углеводородов нефти, спиртов, альдегидов, кетонов, эфиров, аммиака, сероуглерода, с возможностью создания единой сети.

Подробнее

Характеристики

Тип сенсора(ов)

—

фотоионизационный

Описание
Документы

Описание

Стационарный газоанализатор ЭССА-М/3 является модульной системой, состоящей из фотоионизационных измерительных преобразователей (ИП) Ф-ИБЦ и блока концентратора сигналов (КС) КС-4ВИФ. Предназначен для автоматического, непрерывного контроля качества воздуха и измерения суммарной концентрации органических и неорганических веществ, в том числе углеводородов нефти (кроме метана, этана и пропана), спиртов, альдегидов, кетонов, эфиров, аммиака, сероуглерода и других соединений. Различные модификации прибора позволяют контролировать одновременно от 1 до 4 компонентов на одном блоке или собрать локальную сеть из блоков и датчиков под общим управлением, с контролем через проводную/беспроводную связь.
Используется на производствах лакокрасочной, химической, нефтехимической, нефтеперерабатывающей и пищевой отраслей, а также на объектах по хранению и перевозке нефти и нефтепродуктов и др.

Преимущества

Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 63799-16, поставляется с первичной поверкой.
Способ отбора пробы: принудительный
Возможность изменения предустановленных порогов, с помощью программного обеспечения для ПК
Постоянная самодиагностика работы всех узлов прибора, с выдачей сигнала при неисправности.
Сигнализация: световая индикация, независимые реле.
Возможность дополнительного дооснащения для расширения возможностей прибора (опции по заказу): от 1 до 4-х блоков реле БР-1 (в блоке 9 независимых реле, RS-485); блок «GSM-Ethernet» БГЕ (RS-485 для связи с ПК); блок коммутатора БК-1 для построения локальной сети.
Функция обмена данными через Ethernet-интерфейс и беспроводного взаимодействия с оператором путем отправки SMS на его GSM-устройство (мобильный телефон) при превышении заданных пороговых значений (опционально по заказу).
Выходные сигналы: 4-20 мА, RS-232, Ethernet, RS-485.
Средний полный срок службы газоанализаторов в условиях эксплуатации - не менее 6 лет, Средний срок службы ФИД – 5 лет
Средняя наработка на отказ, не менее: 14000 ч
Электрическое питание: от сети (220⁺²² _-33) В (50 ± 1) Гц
Диапазон измерения газоанализатора: ФИД 0 – 2000 мг/м3.
Условия эксплуатации: температура окружающего воздуха – от 0 до 45 С, измерительные преобразователи – от минус 30 до плюс 45 °С; атмосферное давление – от 84 до 106,7 кПа; относительная влажность воздуха – от 30 до 95% (без конденсации)
Маркировка взрывозащиты: КС-4ВИФ [1Exib] IIB; Ф-ИБЦ (ФИД) 1ExibllBT4
Степень защиты корпуса блока измерительного и блока реле: КС-4ВИФ – IP40; Ф-ИБЦ (ФИД) - IP54
Габаритные размеры КС-4ВИФ 300х215х100 мм; Ф-ИБЦ 270х270х100 мм
Масса: КС-4ВИФ 2,1 кг; Ф-ИБЦ 270х270х100 2,1

Перечень измеряемых веществ

№	Вещество	Величина ПДК (мр/сс), мг/м³	Энергия ионизации, эВ
№	Вещество	Величина ПДК (мр/сс), мг/м³	Энергия ионизации, эВ
1	Аммиак	20	10,15
2	Анилин	0,3 / 0,1	7
3	Ацетальдегид	5	10,21
4	Ацетон	800 / 200	9,69
5	Бензин	300 / 100	-
6	Бензол	15 / 5	9,25
7	Бутадиен-1,3	100	9,07
8	Бутан	900 / 300	10,63
9	Бутанол	30/10	9,99
10	Бутилацетат	200 / 50	10,01
11	Винилацетат	30 / 10	9,8
12	Гексан	900 / 300	10,18
13	Гептан	900 / 300	10,07
14	Дизельное топливо	600 / 300	-
15	Диметиловый эфир	600 /200	10,03
16	Диэтиловый эфир	900 / 300	9,41
17	Изобутан		10,57
18	Изобутанол	10	10,02
19	Изобутилен	100	9,43
20	Изопропанол	50 / 10	10,12
21	Изопропилацетат	200 / 50	9,99
22	Керосин	600 / 300	-
24	Ксилол	150 / 50	8,56
24	Мазут (по гексану)	900 / 300
25	Метилацетат	100	10,27
26	Метилмеркаптан	0,8	9,44
27	Метилстирол	150 / 50	8,18
28	Метил-третбутиловый эфир	300 / 100	9,24
29	Метилэтилкетон	200	9,53
30	Нафталин	20	8,1
31	Нефрас	300 / 100
32	Нитробензол	6 / 3	9,92
33	Пары углеводородов нефти	900 / 300
34	Пентан	900 / 300	10,53
35	Пропанол	30 / 10	10,22
36	Пропилен	100	9,73
37	Сероуглерод	10/3	10,13
38	Сольвент-нафта	300 / 100
39	Стирол	30 / 10	8,47
40	Тетрахлорэтилен	30 / 10	9,32
41	Толуол	150 / 50	8,82
42	Трихлорэтилен	30 / 10	9,47
43	Уайт-спирит	900 / 300	-
44	Фенол	1 / 0,3	8,69
45	Хлорбензол	100 / 50	9,07
46	Хлорэтен (винил хлорид)	5 / 1
47	Циклогексан	80	9,9
48	Циклогексанол		10
49	Циклогексанон	30 / 10	9,14
50	Этанол	2000 / 1000	10,62
51	Этилацетат	200 / 50	10,11
52	Этилбензол	150 / 50	8,76
53	Этилен	100	10,52
54	Этиленоксид	3 / 1	10,56
55	Этилмеркаптан	1	9,29

!!!Значения ПДК приведены в Гигиенических нормативах ГН 2.2.5.3532-18 "Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны"
Вещества, для которых измерение на уровне ПДК невозможно, выделены красным цветом
Газоанализатор может использоваться для измерения концентрации веществ, не указанных в перечне, если их потенциал ионизации меньше 10,6 эВ

Комплект поставки

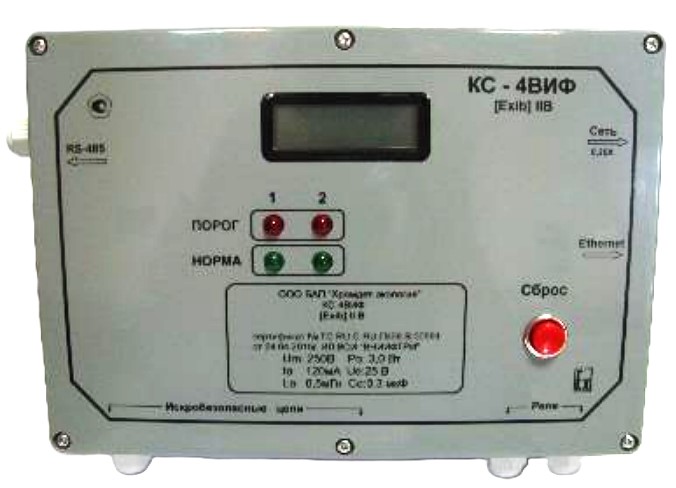

Блок концентратора сигналов КС4-ВИФ – 1 шт.

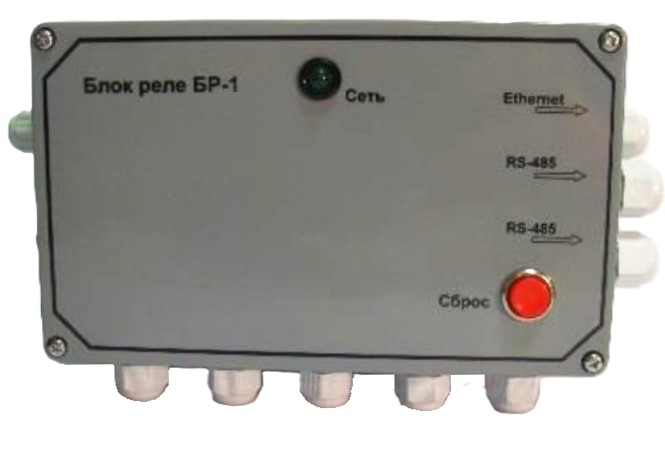

Блок реле БР-1 от 1 до 4 шт.

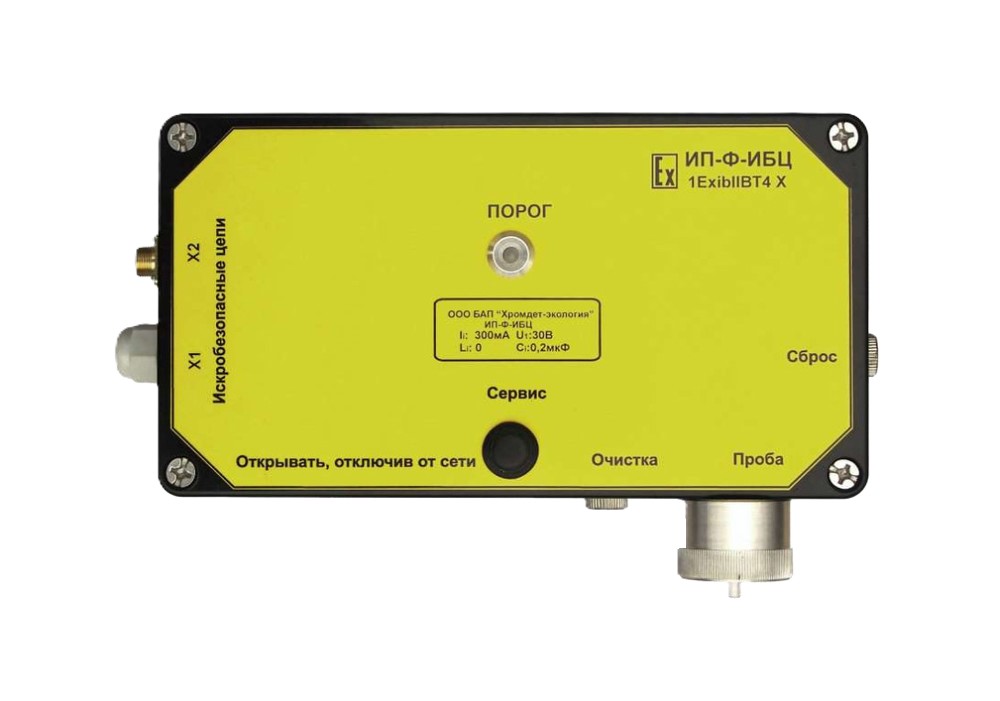

Измерительный преобразователь во взрывозащищенном исполнении (Ех или DEx) по заказу от 1 до 4 шт. для КС-4ВИФ
Блок коммутатора БК-1 (по отдельному заказу)

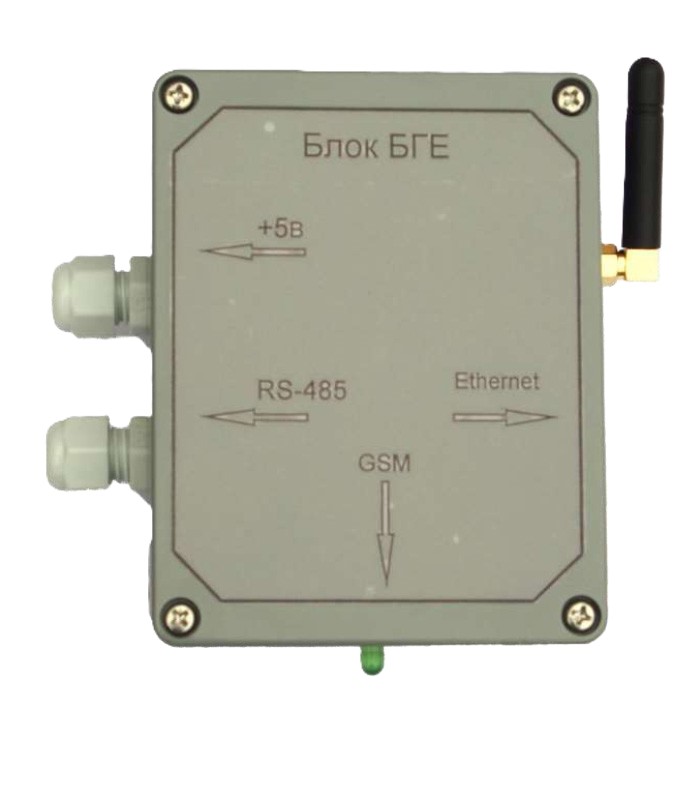

Блок GSM-Ethernet БГЕ (по отдельному заказу)

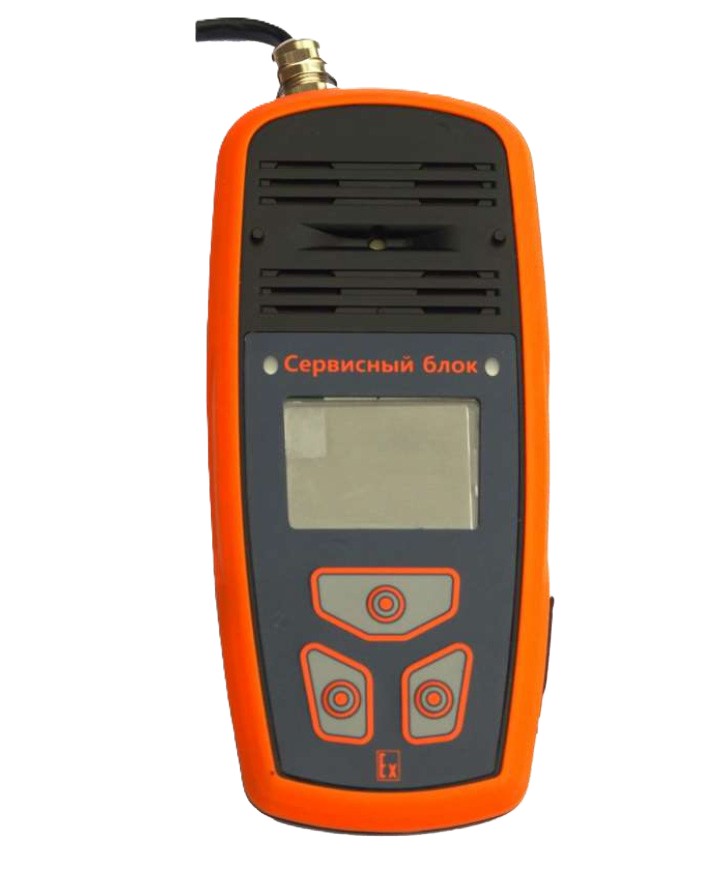

Сервисный блок СБ (по отдельному заказу)
Паспорт 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.

Документы

РЭ ЭССА-М 3

2,3 Мб

Методика поверки ЭССА-М

284,1 Кб

Сертификат и описание типа ЭССА-М

932,5 Кб

Сертификат ЕАЭС ЭССА-М

2,3 Мб
