Стационарный одноканальный электрохимический газоанализатор с индикатором для контроля кислорода, токсичных газов. Для работы в сложных климатических условиях.

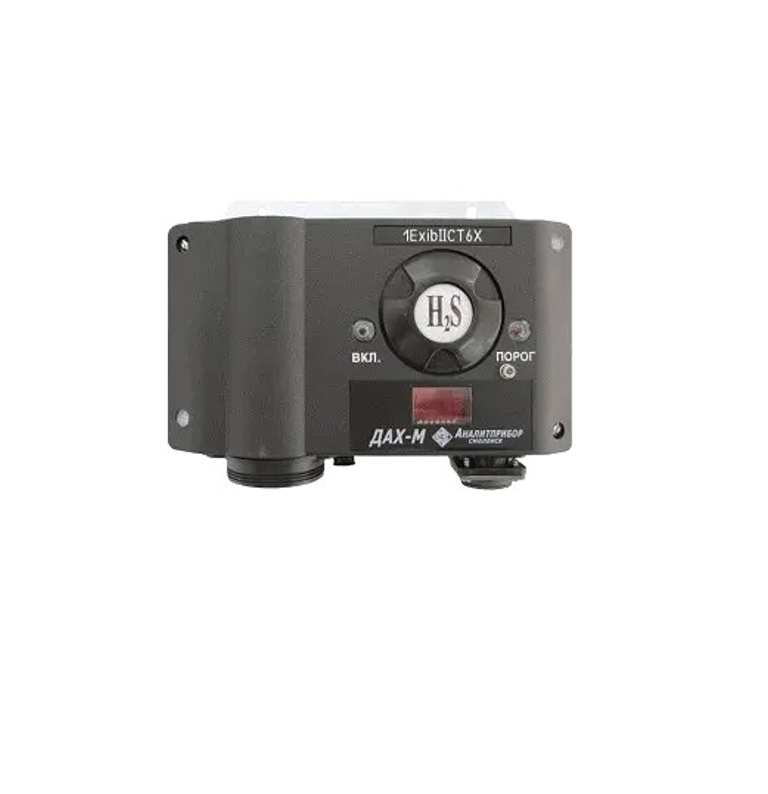

Стационарный газоанализатор ДАХ-М
Описание
Стационарный одноканальный газоанализатор ДАХ-М предназначен для автоматического, непрерывного контроля и своевременного выявления опасных концентраций кислорода и токсичных газов, в воздушной среде рабочих зон внутри помещений и на открытых площадках газовых, химических, нефтехимических и нефтеперерабатывающих предприятий, объектов морского транспорта в климатических условиях с умереннохолодным морским климатом. Установка устройства осуществляется в вертикальном положении с доступом для обслуживания, вблизи рабочей зоны и по месту набольшей вероятности скопления газов. С учетом типа и плотности измеряемых компонентов выбирается высота точки размещения.
10–24 В ДАХ-М-01
10–32 В ДАХ-М-05/-06 для всех исполнений /-08
12–32 В ДАХ-М-07/07Н
200х125х315 мм ДАХ-М-05/-06 для всех исполнений
205х60х180 мм ДАХ-М-07/-07Н
4 кг ДАХ-М-05/-06 для исполнения в алюминиевом корпусе
6,5 кг ДАХ-М-05/-06 для исполнения в корпусе из нержавеющей стали
Полный список модификаций для заказа
Преимущества
- Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 75899-19, поставляется с первичной поверкой.
- Газоанализаторы, изготовленные в соответствии с требованиями Правил РМРС и Правил РКО соответствуют требованиям правил Российского Морского Регистра Судоходства и имеют свидетельство о типовом одобрении (необходимость изготовления газоанализаторов под техническим наблюдением РМРС и РКО должна оговариваться при заказе)
- Возможность применения в климатических условиях Крайнего Севера
- Способ отбора пробы – диффузионный или принудительный за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы (эжектора).
- Контроль предельно-допустимых концентраций одного из вредных веществ в воздухе (CO, H2S, SO2, Cl2, NH3, NO2, HCl, RSH, N2O4, NO, O2, СН3ОН, СН2О, С2Н4, С2Н4О, HСN).
- Наличие аналоговых, релейных, цифровых, HART-выходов
- Настройка и калибровка по месту эксплуатации, в том числе во взрывоопасной зоне.
- Сигнализация при достижении установленных порогов: световая (диодная индикация), реле «сухие контакты»
- Цифровой индикатор с отображением текущих показаний.
- Напряжение питания:
10–24 В ДАХ-М-01
10–32 В ДАХ-М-05/-06 для всех исполнений /-08
12–32 В ДАХ-М-07/07Н
- Габаритные размеры:
200х125х315 мм ДАХ-М-05/-06 для всех исполнений
205х60х180 мм ДАХ-М-07/-07Н
- Масса:
4 кг ДАХ-М-05/-06 для исполнения в алюминиевом корпусе
6,5 кг ДАХ-М-05/-06 для исполнения в корпусе из нержавеющей стали
Модификации
| Исполнение газоанализатора | Цифровая индикация | Тип выходного сигнала | Взрывозащита | Температура,°С | Подключение датчиков |
| материал корпуса – угленаполненный полиамид | |||||
| Стационарный газоанализатор ДАХ-М-01 | + | 4–20 мА | 1ExibIICT6GbX/ | -40 /+50 | 3-проводная линия связи |
| 1ExibIIBT6GbX | |||||
| Стационарный газоанализатор ДАХ-М-03 | - | 4–20 мА | 1ExibIICT6GbX/ | -40 /+50 | 3-проводная линия связи |
| 1ExibIIBT6GbX | |||||
| материал корпуса – алюминий / нержавеющая сталь (определяется при заказе) | |||||
| Стационарный газоанализатор ДАХ-М-05 | + | 4–20 мА | 1Ex db [ib Gb] | -40 /+50 | 3-, 4-проводная линия связи |
| IIC T6 Gb X | |||||
| Стационарный газоанализатор ДАХ-М-06ТР | + | 4–20 мА, RS485, | 1Ex db [ib Gb] | -40 /+50 | 3-, 4-проводная линия связи |
| реле (250В; 1,0А)** | IIC T6 Gb X | ||||
| Стационарный газоанализатор ДАХ-М-06ТРХН | + | 4–20 мА, RS485, HART, | 1Ex db [ib Gb] | -60 /+50 | 3-, 4-проводная линия связи |
| реле (250В; 1,0А)** | IIC T6 Gb X | ||||
| Стационарный газоанализатор ДАХ-М-08Х | + | 4–20 мА, HART | 1Ex db [ib Gb] | -0,8 | 3- ,4-проводная линия связи |
| IIC T6 Gb X | |||||
| Стационарный газоанализатор ДАХ-М-08ТРХ | + | 4–20 мА, RS485, HART, | 1Ex db [ib Gb] | -1,2 | 3- ,4-проводная линия связи |
| реле (250В; 1,0А)* | IIC T6 Gb X | ||||
| материал корпуса – алюминий | |||||
| Стационарный газоанализатор ДАХ-М-07 | - | 4–20 мА | 1ExiaIICT6GbХ | -40 /+50 | 2-проводная линия связи |
| Стационарный газоанализатор ДАХ-М-07Н | - | 4–20 мА | 1ExiaIICT6GbХ | -50 /+50 | 2-проводная линия связи |
Диапазоны измерений
| Условное наименование | Физическая величина | Диапазон измерений | Значения порогов сигнализации | |
| ПОРОГ1 | ПОРОГ2 | |||
| ДАХ-М-ХХ-СО-200 | мг/м3 | от 0 до 200 | 20 | 100 |
| ДАХ-М-ХХ-СО-1500 | мг/м3 | от 0 до 1500 | 100 | 500 |
| ДАХ-М-ХХ-H2S-40 | мг/м3 | от 0 до 40 | 10 | 40 |
| ДАХ-М-ХХ-SO2 -20 | мг/м3 | от 0 до 20 | 10 | 20 |
| ДАХ-М-ХХ-Сl2-25 | мг/м3 | от 0 до 25 | 1 | 5 |
| ДАХ-М-ХХ-Сl2-50 | мг/м3 | от 0 до 50 | 5 | 10 |
| ДАХ-М-ХХ-NH3-600 | мг/м3 | от 0 до 600 | 20 | 100 |
| ДАХ-М-ХХ-NH3-2000 | мг/м3 | от 0 до 2000 | 100 | 500 |
| ДАХ-М-ХХ-NO2-10 | мг/м3 | от 0 до 10 | 2 | 10 |
| ДАХ-М-ХХ-HCl-30 | мг/м3 | от 0 до 30 | 5 | 25 |
| ДАХ-М-ХХ-RSH-5 | мг/м3 | от 0 до 5 | 1 | 4 |
| ДАХ-М-ХХ-N2O4-20 | мг/м3 | от 0 до 20 | 5 | 10 |
| ДАХ-М-ХХ-NO-100 | об. доля, млн-1 | от 0 до 100 | 10 | 20 |
| ДАХ-М-ХХ-NO-200 | мг/м3 | от 0 до 200 | 20 | 100 |
| ДАХ-М-ХХ-O2-30 | об. доля, % | от 0 до 30 | 23 | 18 |
| ДАХ-М-ХХ-СН3ОН* | мг/м3 | от 0 до 100 | 5 | 80 |
| ДАХ-М-ХХ-СН2О* | мг/м3 | от 0 до 10 | 2 | 8 |
| ДАХ-М-ХХ-С2Н4* | мг/м3 | от 0 до 200 | 100 | 160 |
| ДАХ-М-ХХ-С2Н4О* | мг/м3 | от 0 до 18 | 1 | 14,4 |
|
* - только для модификаций ДАХ-М-01/-05Х/-06ТРХ/-08Х/-08ТРХ, изготовленных по ИБЯЛ.413412.005 ТУ2. |
||||
Модификации для заказа
- Газоанализатор ДАХ-М-01-CО-1500 ИБЯЛ413412005 э/х датчик, цифровая индикация, 4-20мА, 1ExibIICT6X / 1ExibIIBT6X, IP54, от -40 до +50°С
- Газоанализатор ДАХ-М-01-CH2O (формальдегид) ИБЯЛ413412005-50 э/х датчик, цифровая индикация, 4-20мА, 1ExibIICT6GbX/ 1ExibIIBT6GbX, IP54, от -20 до +50°С
- Газоанализатор ДАХ-М-03-NH3-2000 ИБЯЛ413412005-02 э/х датчик, без цифровой индикации, 4-20мА, 1ExibIICT6X / 1ExibIIBT6X, IP54, от -40 до +50°С
- Газоанализатор ДАХ-М-05-NO2-10 ИБЯЛ413412005-04 э/х датчик, цифровая индикация, 4-20 мА, 1Exd[ib]IICT6Х, IP66, от -40 до +50°С
- Газоанализатор ДАХ-М-06ТР-O2-30 (-10) ИБЯЛ413412005-08 э/х датчик, RS-485 (MODBUS-RTU), 4-20мА, 3 реле, 1Exd[ib]IICT6Х, IP66, от -40 до +50°С
Полный список модификаций для заказа
Комплект поставки
- Датчик-сигнализатор ДАХ-М 1 шт. согласно исполнению
- Ведомость эксплуатационных документов 1 компл.
- Комплект эксплуатационных документов 1 компл. согласно ведомости
- Комплект ЗИП 1 компл. согласно исполнению
