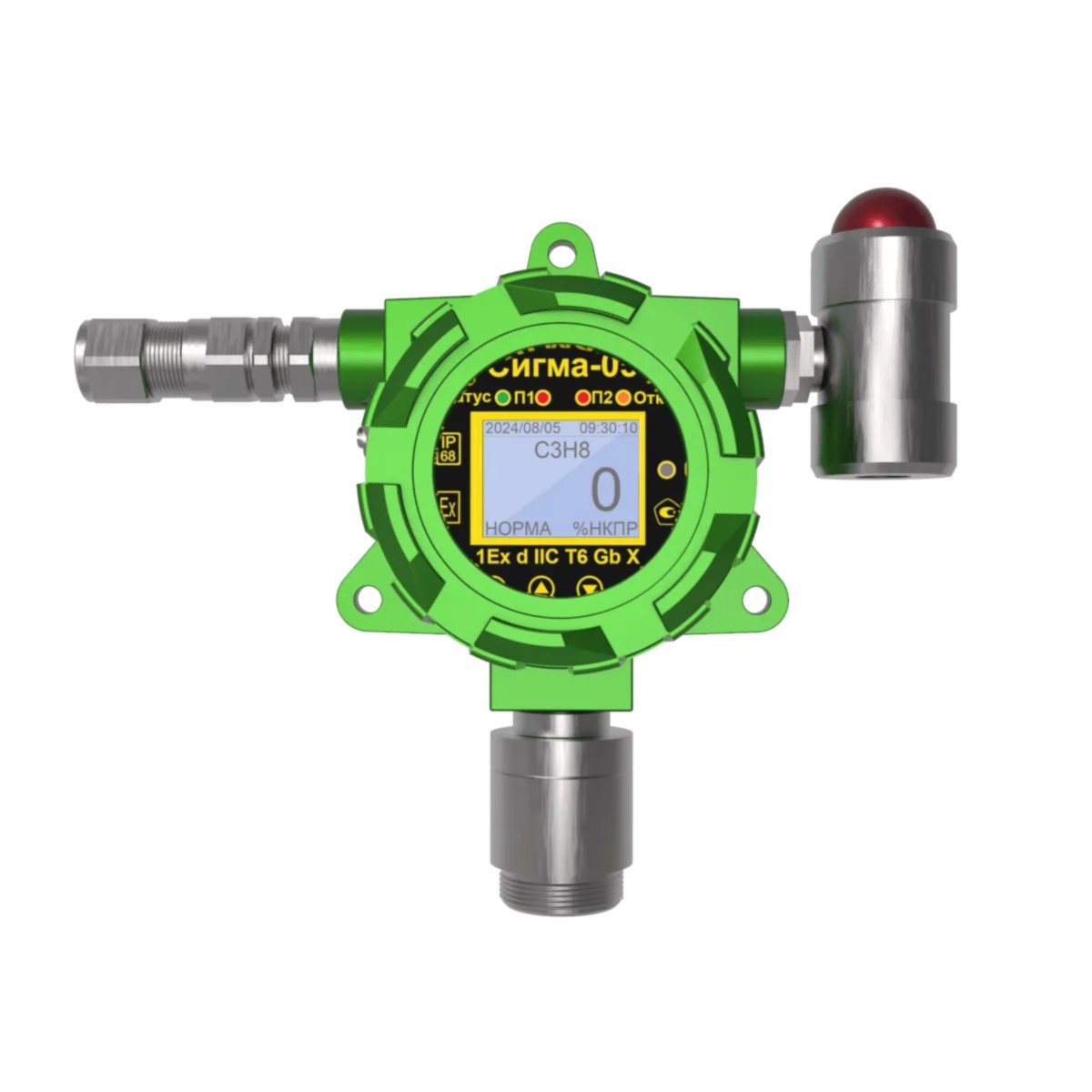

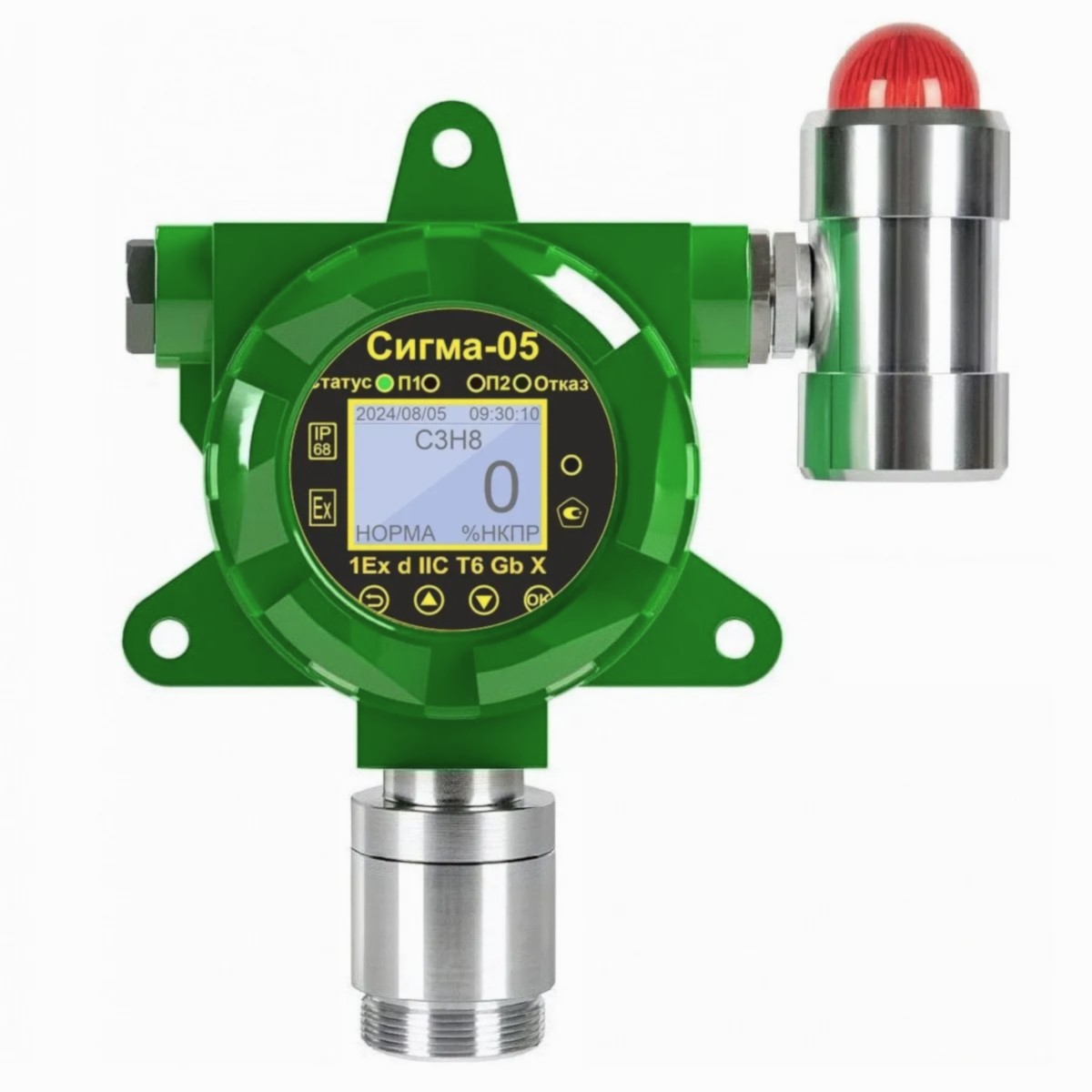

Стационарный газоанализатор СИГМА-05

Написать в MAX

Написать в Telegram

Стационарные газоанализаторы Промприбор-Р

Стационарный газоанализатор СИГМА-05 во врывозащищенном исполнении для контроля от 1 до 4-х газов: ВОГ, элегаза, кислорода, токсичных и горючих газов .

Подробнее

Характеристики

Тип сенсора(ов)

—

оптический (инфракрасный), полупроводниковый, термокаталитический, электрохимический

Степень защиты

—

IP 68

Описание
Документы

Описание

Стационарный газоанализатор СИГМА-05 предназначен для автоматического, непрерывного контроля качества воздуха и выявления опасных концентраций кислорода, элегаза, фреонов, горючих и токсичных газов, взрывоопасных паров и их смесей в зоне проведения работ, в режиме естественной диффузии. Эксплуатация возможна как самостоятельного прибора газоанализа, так и в составе централизованной системы в качестве измерительного датчика. Установка осуществляется в определенной фиксированной точке сенсором вниз, в непосредственной близости к рабочей зоне в пределах 1 м вокруг возможной зоны утечки газа (клапаны, места соединения труб, место выхода газа и т.д.). Может применяться при работах на потенциально опасных объектах, взрывоопасных зонах производственных помещений и наружных установок,. Корпус газоанализатора изготовлен из сплава алюминия и нержавеющей стали во взрывозащищенном исполнении.

Преимущества

Соответствует требованиям нормативных документов о безопасности оборудования (уровень SIL 2) ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ Р МЭК 61511-1-2018, ГОСТ Р МЭК 61511-2-2018, Технические условия ТУ 26.51.53-015- 80703968-24 ЦМСТ 413216.015 ТУ
Устойчив к электромагнитным помехам
Совместим с различными типами датчиков (электрохимическими, инфракрасными, термокаталитическими и полупроводниковыми)
Выходные сигналы: 4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN для диагностики, настройки и переноса данных на ПК.
Дисплей с подсветкой и отображением текущих показателей замеров по каждому каналу, превышением пороговых значений, ошибок в работе.
Тип сигнализации: встроенная яркая световая и звуковая 120 дБ сигнализация.
Встроенный журнал фиксации измерений с привязкой к дате (в зависимости от модификации).
Маркировка взрывозащиты: 1Ex d IIC T6 Gb X
Температуры эксплуатации: -60 С - +60 С
Габаритные размеры: 180х210х95мм
Масса: 1,5-3 кг (в зависимости от количества датчиков)

Модификации

Датчик-газоанализатор Сигма-05-101, одноканальный, без дисплея (4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN)
Датчик-газоанализатор Сигма-05-201, одноканальный, числовой индикатор, 4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN
Датчик-газоанализатор Сигма-05-311 одноканальный, ЖК-дисплей, журнал фиксации, 4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN

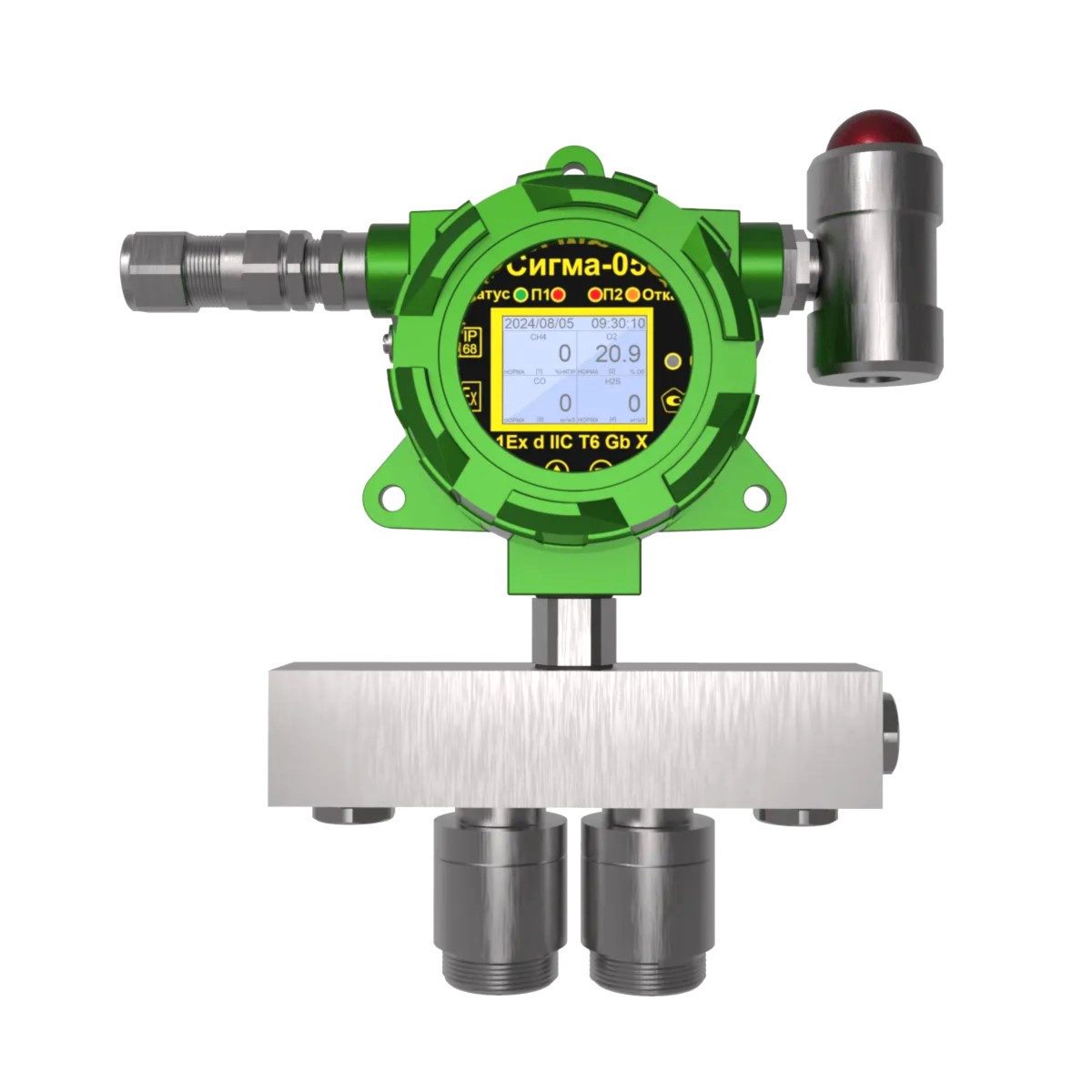

Датчик-газоанализатор Сигма-05-412 двухканальный, ЖК-дисплей, журнал фиксации, IP68/IP69K, RS485 (ModbusRTU) / Радиоканал LoraWAN

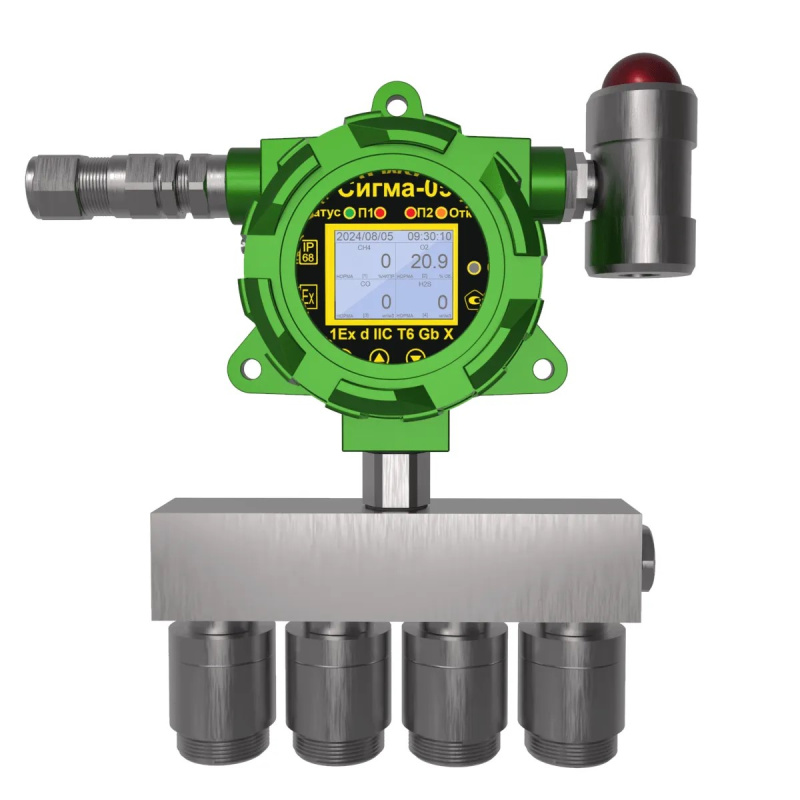

Датчик-газоанализатор Сигма-05-414, четырехканальный, ЖК-дисплей, журнал фиксации, датчик темп. /влажности, RS485 (ModbusRTU) / Радиоканал LoraWAN

Индивидуальное наполнение

Параметр	Единицы измерения, диапазон измерений	Пределы допускаемой погрешности	Цена деления, не ниже	Тип блока, (Тип сенсора)
Взрывоопасные газы (и пары газов) (канал Ex) (список указан ниже)	от 0 до 100% НКПР	±5 % НКПР (абсолютная)	0.1	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ТК, ИК, ПП, ФИ, ЭХ)
	от 0 до 100% НКПР	±5 % НКПР (абсолютная)	0.1
	от 0 до 50% НКПР	± 10 % (приведенная)	0.1
	от 0 до 20% НКПР	± 10 % (приведенная	0.1
	от 0 до 1 000 000 млн^-1	± 10 % (приведенная)	1
	от 0 до 100% об.	± 1 % об. (абсолютная)	0.01
	от 0 до 10 млн^-1	± 10 % (приведенная)	0.01	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ФИ, ЭХ)
	от 0 до 10 мг/м³	± 10 % (приведенная)	0.01
	от 0 до 20 млн^-1	± 10 % (приведенная)	0.01
	от 0 до 20 мг/м³	± 10 % (приведенная)	0.01
	от 0 до 50 млн^-1	± 10 % (приведенная)	0.01
	от 0 до 50 мг/м³	± 10 % (приведенная)	0.01
	от 0 до 100 млн^-1	± 10 % (приведенная)	0.1
	от 0 до 100 мг/м3	± 10 % (приведенная)	0.1
	от 0 до 200 млн^-1	± 10 % (приведенная)	0.1	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ФИ, ЭХ, ПП)
	от 0 до 200 мг/м³	± 10 % (приведенная)	0.1
	от 0 до 250 млн^-1	± 10 % (приведенная)	0.1
	от 0 до 250 мг/м³	± 10 % (приведенная)	0.1
	от 0 до 500 млн^-1	± 10 % (приведенная)	1
	от 0 до 500 мг/м³	± 10 % (приведенная)	1
	от 0 до 1 000 млн^-1	± 10 % (приведенная)	1
	от 0 до 1 000 мг/м³	± 10 % (приведенная)	1
	от 0 до 2 000 млн^-1	± 10 % (приведенная)	1
	от 0 до 2 000 мг/м³	± 10 % (приведенная)	1
	от 0 до 2 500 млн^-1	± 10 % (приведенная)	1
	от 0 до 2 500 мг/м³	± 10 % (приведенная)	1
	от 0 до 5 000 млн^-1	± 10 % (приведенная)	1
	от 0 до 5 000 мг/м³	± 10 % (приведенная)	1
	от 0 до 10 000 млн^-1	± 10 % (приведенная)	10
	от 0 до 10 000 мг/м³	± 10 % (приведенная)	10
	от 0 до 20 000 млн^-1	± 10 % (приведенная)	10
	от 0 до 20 000 мг/м³	± 10 % (приведенная)	10
Концентрация токсичного газового компонента в воздухе для веществ	от 0 до ВПИ*	± 10 % (приведенная) (кроме N2: ± 1%)	0.1	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ПП, ФИ, ЭХ)





Массовая концентрация хладонов R-1233zd, R-1234ze, R-134a, R-22, R-32, R-407a, R-410, R-422d, R-449a,R-452a, R-454a(0-6.3%), R- 454c(0-6.3%), R-455a(0-11.8%), R-507, R-125, R-143a, R-227ea, R-404a, R-407f, R-417a, R-448a, R-450a, R-452b, R-454b, R-513a	от 0 до 25 г/м³	± 10 % (приведенная)	0.1	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ИК)


	от 0 до 2000 млн^-1		1
	0-6,3% об.		0.1
	0-11,8% об.		0.1
Объемная доля О₂	от 0 до 30 %	± 1 % (абсолютная)	1/0.1/0.01	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ЭХ)





Объемная доля SF₆	от 0 до 1000 млн^-1	± 10 % (приведенная)	1	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ИК)





Объемная доля СО₂	от 0 до 5%	± 10 % (приведенная)	0.01	C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ИК)




	от 0 до 50000 млн^-1		1
Унифицированный токовый сигнал	от 4 до 20 мА	± 5 % (приведенная)	0.1	C-05-540

Взрывоопасные пары контролируемые СИГМА-05

№ п/п	Взрывоопасный пар	№ п/п	Взрывоопасный пар
1	-	35	Метанол
2	Амиловый спирт	36	Меркаптан
3	Ацетилен	37	М-ксилол
4	Ацетон	38	Н - нонан
5	Ацетонитрил	39	Н - пропанол
6	Бензин а-76, а92, а-95	40	Н-гексан
7	Бензол	41	Н-гептан
8	Бутадиен	42	Н-декан
9	Бутан	43	Нефрас
10	Бутанол	44	Октан
11	Бутен	45	Пары нефти
12	Бутилацетат	46	Пентан
13	Бутилен	47	Пропан
14	Винилацетат	48	Пропанол-1
15	Водород	49	Пропанол-2
16	Г аз природный топливный	50	Пропилен
17	Г ексан	51	Пропиленгликоль
18	Г ептан	52	Скипидар
19	Г идроксид натрия	53	Сольвент
20	Деэтиленгликоль	54	Сольвент нефтяной
21	Дизельное топливо	55	Спирты
22	Диметилгексан	56	Стирол
23	Дихлорметан	57	Толуол
24	Дихлорэтан	58	Уайт-спирит
25	Изоамиловый спирт	59	Углеводороды C1-C12
26	Изобутан	60	Углеводороды C1-C5
27	Изобутанол	61	Углеводороды C6-C12
28	Изооктан	62	Хлористый метилен
29	Изопропилбензол	63	Циклогексан
30	Изопропиловый спирт	64	Циклогексанон
31	Керосин	65	Этанол
32	Ксилол	66	Этилацетат
33	Мазут	67	Этилен
34	Метан	68	Этиленгликоль

Токсичные вещества контролируемые СИГМА-05

Контролируемый компонент, химическая формула	Диапазон измерений объемной доли	Диапазон измерений массовой концентрации	Пределы допускаемой приведенной погрешности
СО	от 0 до 200 млн^-1	от 0 до 250 мг/м³	± 10%
СО	от 0 до 500 млн^-1	от 0 до 500	± 10%
NH₃	от 0 до 100 млн^-1	от 0 до 100 мг/м³	± 10%
NH₃	от 0 до 1000 млн^-1	от 0 до 1000 мг/м³	± 10%
H₂S	от 0 до 50 млн^-1	от 0 до 50 мг/м³	± 10%
H₂S	от 0 до 100 млн^-1	от 0 до 200 мг/м³	± 10%
SO₂	от 0 до 20 млн^-1	от 0 до 50 мг/м³	± 10%
SO₂	от 0 до 100 млн^-1	от 0 до 250 мг/м³	± 10%
NO	от 0 до 25 млн^-1	от 0 до 25 мг/м³	± 10%
NO	от 0 до 100 млн^-1	от 0 до 100 мг/м³	± 10%
NO₂	от 0 до 20 млн^-1	от 0 до 20 мг/м³	± 10%
Cl₂	от 0 до 20 млн^-1	от 0 до 20 мг/м³	± 10%
HCl	от 0 до 20 млн^-1	от 0 до 25 мг/м³	± 10%
CH₂O	от 0 до 10 млн^-1	от 0 до 10 мг/м³	± 10%
O₃	от 0 до 5 млн^-1	от 0 до 1,0 мг/м³	± 10%
H₂	от 0 до 40000 млн^-1	от 0 до 2500 мг/м³	± 10%
	от 0 до 4000 млн^-1	от 0 до 250 мг/м³	± 10%
	от 0 до 1000 млн^-1	от 0 до 50 мг/м³	± 10%
H₂O₂	от 0 до 100 млн^-1	от 0 до 100 мг/м³	± 10%
N₂	от 0 до 100 %об		± 1%

Комплект поставки

Датчик-газоанализатор СИГМА-05 (модификация согласно заказу)
Кабельный ввод (поставляется отдельно)
Комплект документов.

Документы

Декларация соответствия ЕАЭС СИГМА-05

1,2 Мб

Сертификат соответствия (SIL2) СИГМА-05

572,5 Кб

Монтажный чертеж СИГМА-05

463,5 Кб
