Стационарный многоканальный газоанализатор СИГМА-03М для контроля ВОГ, элегаза, кислорода, токсичных, горючих газов с
Характеристики
Тип сенсора(ов)
—
оптический (инфракрасный), полупроводниковый, термокаталитический, электрохимический
Степень защиты
—
IP 54

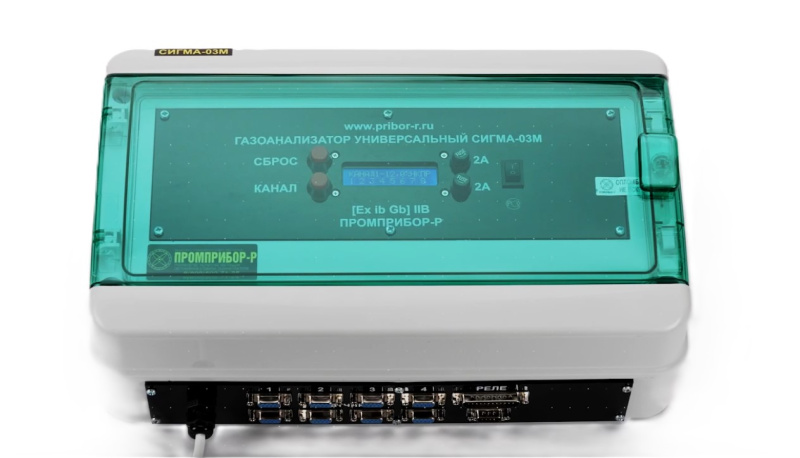

Стационарный газоанализатор СИГМА-03М
Описание
Стационарный газоанализатор СИГМА-03М является модульной системой, состоящей из информационного блока и выносных датчиков, предназначенных для автоматического, непрерывного контроля воздуха и выявления опасных концентраций кислорода, горючих и токсичных газов, паров и их смесей на промышленном объекте. Различные модификации прибора позволяют контролировать одновременно от 1 до 16 веществ на одном блоке или собрать систему блоков и датчиков под общим управлением, с контролем единой унифицированной системы на предприятии.
Технические параметры и класс врывозащиты полностью отвечают требованиям безопасности на особо опасных объектах: химических производствах; буровых платформах; компрессорных станциях магистральных газо - нефтепроводов; ГРЭС, ТЭЦ; на объектах газоснабжения и газопотребления; предприятиях водоснабжения и водоотведения; предприятиях хранения аммиака; хранилищах газообразного и жидкого хлора и др.
Технические параметры и класс врывозащиты полностью отвечают требованиям безопасности на особо опасных объектах: химических производствах; буровых платформах; компрессорных станциях магистральных газо - нефтепроводов; ГРЭС, ТЭЦ; на объектах газоснабжения и газопотребления; предприятиях водоснабжения и водоотведения; предприятиях хранения аммиака; хранилищах газообразного и жидкого хлора и др.
Преимущества

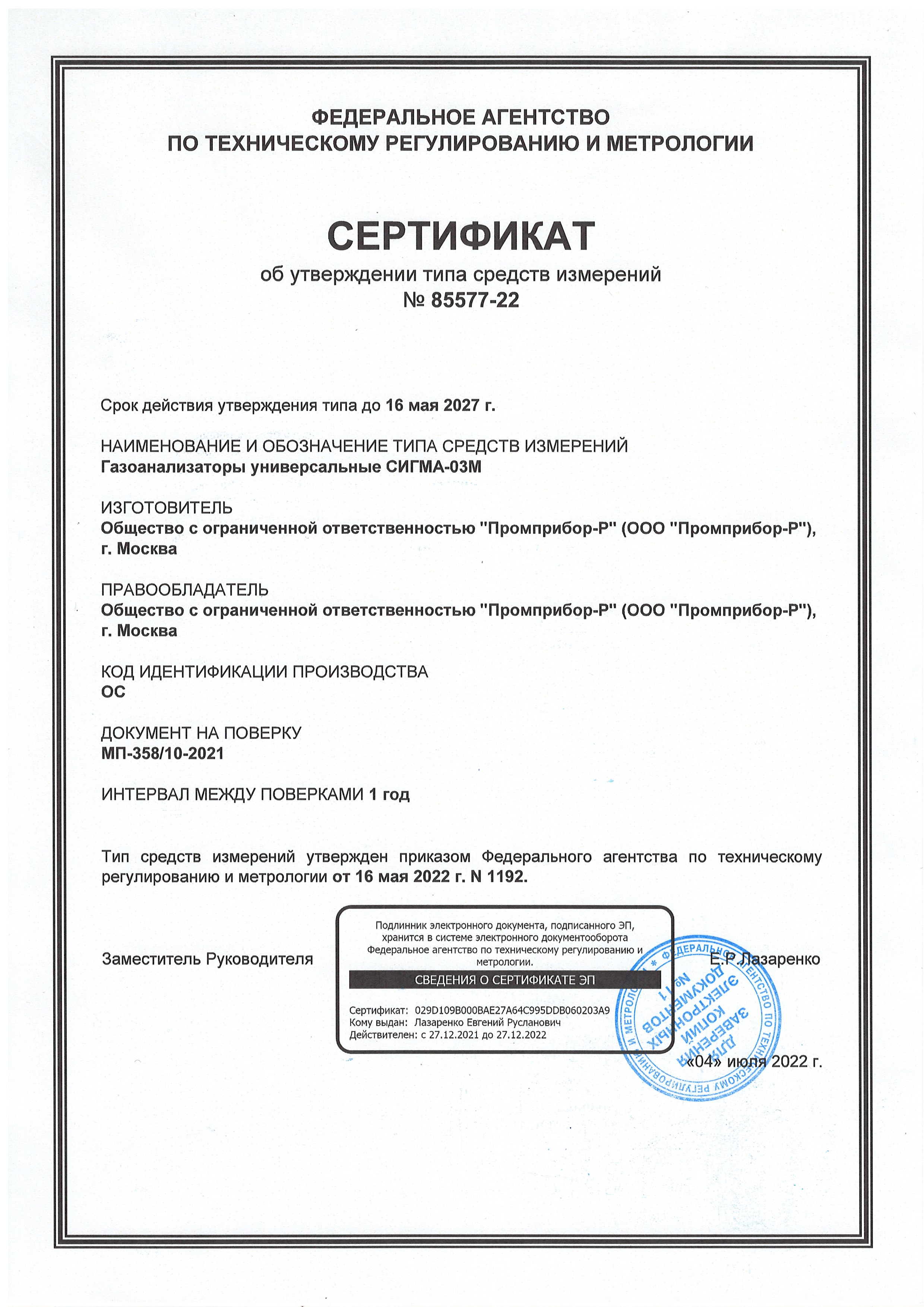

- Внесен в Государственный реестр средств измерений № 85577-22, поставляется с первичной поверкой.
- Вариативность комбинаций от небольших систем до единой измерительной системы в 20 блоков и 160 датчиков.
- Возможность установки и использования на а/м при транспортировке нефтепродуктов.
- Удаленность выносных датчиков до 1000 м с возможностью увеличения линии до 2500 м при использовании экранированного кабеля сечением не менее 1 мм2 для каждой жилы.
- Возможность подключения насоса в датчики для режима принудительного отбора проб.
- Стабильность нуля.
- Выходные сигналы: 4-20 мА, электромеханические реле от 4 до 16, цифровой канал RS-485 Modbus RTU, GSM /Bluetooth (опция) для диагностики, настройки и переноса данных на ПК или смартфон.
- Совместимость с различными типами датчиков (электрохимическими, инфракрасными, термокаталитическими и полупроводниковыми)
- Допускается применение в составе газоанализатора датчиков загазованности с токовым сигналом (4…20) мА других производителей.
- Дисплей с подсветкой и отображением текущих показателей замеров по каждому каналу, превышением пороговых значений, ошибок в работе.
- Тип сигнализации: яркая световая и звуковая 120 дБ, удаленная сигнализация.
- Журнал событий с фиксацией аварийных случаев и неисправности.
- Материал корпуса: нержавеющая сталь/ алюминий/ ABS-пластик (в зависимости от исполнения)
- Класс защиты: блок СИГМА-03М.ИПК - [Ex ib Gb] IIB IP54/66; блок СИГМА-03М.ИПКМ - [Ex ib Gb] IIB IP65/66.
- Рабочие условия: темп. от -30 до +50˚ С (-60˚ до +60˚ С для датчиков); влажность: при темп. +35˚ С <95% относительной влажности (без конденсации).
- Габариты и вес: блок СИГМА-03М.ИПК - 275×225×140 мм, вес – 3,5 кг;
- блок СИГМА-03М.ИПКМ - 460×320×150 мм, вес – 10 кг
Модификации
- Газоанализатор универсальный СИГМА-03М
- Газоанализатор универсальный СИГМА-03М (ЭЛЕГАЗ – SF6)
- Газоанализатор универсальный СИГМА-03М НА 24 В
- Информационный блок газоанализатора СИГМА-03М.ИПК (4 канала, 4 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (4 канала, 4 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (4 канала, 8 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (4 канала, 8 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (8 каналов, 4 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (8 каналов, 4 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (8 каналов, 8 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (8 каналов, 16 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (8 каналов, 16 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (14 каналов, 8 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (14 каналов, 8 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (16 каналов, 8 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (16 каналов, 8 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (16 каналов, 16 реле, Мод.1)
- Информационный блок газоанализатора СИГМА-03М.ИПК (16 каналов, 16 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (4 канала, 4 реле, Мод.1), элегаз RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (16 каналов, 16 реле, Мод.1) RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (4 канала, 4 реле, Мод.1), элегаз RS485 + ПО, конвертер RS-485 к USB
- Информационный блок газоанализатора СИГМА-03М.ИПК (8 каналов, 8 реле, Мод.1), элегаз RS485 + ПО, конвертер RS-485 к USB
ПРИ ИСПОЛЬЗОВАНИИ БОЛЕЕ ОДНОГО ГАЗОАНАЛИЗАТОРА СИГМА-03 С RS485 НА ОДНОМ ОБЪЕКТЕ, НЕОБХОДИМО ИНФОРМИРОВАТЬ ОБ ЭТОМ ПРИ ОФОРМЛЕНИИ ЗАЯВКИ, Т.К. ПОДКЛЮЧЕНИЕ ИНФОРМАЦИОННОГО БЛОКА К КОМПЬЮТЕРУ С ОДИНАКОВЫМИ IP АДРЕСАМИ НЕВОЗМОЖНО.
Индивидуальное наполнение
| № п/п | Взрывоопасный пар |
|---|---|
| 1 | 1,2-диметилбензол (о-ксилол) (о- C8H10) |
| 2 | 1,4-диметилбензол (п-ксилол) (p-C8H10) |
| 3 | 1-октен (С8Н16) |
| 4 | 2-бутанон (метилэтилкетон) (С4Н8О) |
| 5 | 2-метил-2-пропанол (трет-бутанол) (tert-C4H9OH) |
| 6 | 2-метилбутан (изопентан) (i-C5H12) |
| 7 | 2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-C5H12O) |
| 8 | Акрилонитрил (C3H3N) |
| 9 | Ацетилен (С2Н2) |
| 10 | Ацетон (СзН6O) |
| 11 | Ацетонитрил (C2H3N) |
| 12 | Бензин автомобильный |
| 13 | Бензол (С6Н6) |
| 14 | Бутан (С4Н10) |
| 15 | Бутанол-1 (C4H9OH) |
| 16 | Бутен (Бутилен) (С4Н8) |
| 17 | Бутилацетат (C6H12O2) |
| 18 | Винилацетат (C4H6O2) |
| 19 | Винилхлорид (С2Н3С1) |
| 20 | Водород H2 |
| 21 | Гексан (С6Н14) |
| 22 | Гексен (C6Hl2) |
| 23 | Гептан С7Н16 |
| 24 | Дивинил (С4Н6) |
| 25 | Дизельное топливо |
| 26 | Диметилдисульфид |
| 27 | Диметиловый эфир (C2H6O) |
| 28 | Диметилсульфид (C2H6S) |
| 29 | Дихлорэтан (C2H4C12) |
| 30 | Диэтиловый эфир (С4Н10О) |
| 31 | Изобутан (i-C4H10) |
| 32 | Изобутилен (i-C4H8) |
| 33 | Изопрен (С5Н8) |
| 34 | Керосин (С4Н9ОН) |
| 35 | Метан (CH4) |
| 36 | Метанол (СН3ОН) |
| 37 | н-октан (С8Н18) |
| 38 | Нонан (С9Н20) |
| 39 | Оксид Пропилена (C3H6O) |
| 40 | Оксид этилена (С2Н4О) |
| 41 | Пентан (C5H12) |
| 42 | Пропан (С3Н8) |
| 43 | Пропан-Бутан |
| 44 | пропанол (изопропанол, изопропиловый спирт) (C3H8OH) |
| 45 | Пропилен (СзН6) |
| 46 | Стирол (С8Н8) |
| 47 | Толуол (С7Н8) |
| 48 | Уайт-спирит |
| 49 | Углеводороды (C1-C12) |
| 50 | Углеводороды (C1-C5) |
| 51 | Углеводороды (C6-C12) |
| 52 | Хлорбензол (С6Н5С1) |
| 53 | Циклогексан (C6H12) |
| 54 | Циклопентан (C5H10) |
| 55 | Циклопропан (С3Н6) |
| 56 | Этан (С2Н6) |
| 57 | Этанол (С2Н5ОН) |
| 58 | Этилацетат (С4Н8O2) |
| 59 | Этилбензол (С8Н10) |
| 60 | Этилен (С2Н4) |
| Параметр | Единицы измерения, диапазон измерений | Пределы допускаемой погрешности | Тип блока, (Тип сенсора) |
|---|---|---|---|
| Взрывоопасные газы (и пары газов) (канал Ex) | от 0 до 20 % НКПР | ±5 % НКПР (абсолютная) | Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ТК) (ПП)(ЭХ) (ИК) |
| от 0 до 50 % НКПР | ±5 % НКПР (абсолютная) | ||
| от 0 до 100 % НКПР | ±5 % НКПР (абсолютная) | ||
| от 0 до 500 мг/м3 | ±10 % (приведенная) | ||
| от 0 до 1000 мг/м3 | ±10 % (приведенная) | ||
| от 0 до 2500 мг/м3 | ±10 % (приведенная) | ||
| от 0 до 100% об.д. | ±1 % об.д. (абсолютная) | ||
| Массовая концентрация хладонов 12, 22, 30, 40,114В2. R125, R134a, 141b | от 0 до 25 г/м3 | ±10 % (приведенная) | Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3,(ИК)(ПП) |
| от 0 до 2500 млн-1 | ±10 % (приведенная) | ||
| Объемная доля О2 | от 0 до 30 % об.д. | ±1 % об.д. (абсолютная) | Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,(ЭХ) |
| Объемная доля О2 | от 0 до 25 % об.д. | ±1 % об.д. (абсолютная) | Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,(ЭХ) |
| Объемная доля SF6 | от 0 до 1000 млн-1 | ±10 % (приведенная) | Сигма-03М.Д3,(ИК) |
| Объемная доля СО2 | от 0 до 5 % об.д. | ±10 % (приведенная) | Сигма-03М.Д1 Сигма-03М.Д2 |
| Контролируемый компонент | Диапазон измерений объемной доли, млн-1 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой приведенной1) погрешности, % |
|---|---|---|---|
| Оксид углерода (СО) | от 0 до 200 | от 0 до 250 | ±10 |
| от 0 до 500 | от 0 до 500 | ±10 | |
| от 0 до 1000 | от 0 до 1000 | ±10 | |
| от 0 до 2000 | от 0 до 2000 | ±10 | |
| Аммиак (NH3) | от 0 до 100 | от 0 до 100 | ±10 |
| от 0 до 1000 | от 0 до 1000 | ±10 | |
| Сероводород (H2S) | от 0 до 50 | от 0 до 50 | ±10 |
| от 0 до 100 | от 0 до 200 | ±10 | |
| от 0 до 500 | от 0 до 700 | ±10 | |
| от 0 до 2000 | от 0 до 2500 | ±10 | |
| Диоксид серы (SO2) | от 0 до 20 | от 0 до 50 | ±10 |
| от 0 до 100 | от 0 до 250 | ±10 | |
| Оксид азота (NO) | от 0 до 25 | от 0 до 25 | ±10 |
| от 0 до 100 | от 0 до 100 | ±10 | |
| Диоксид азота (NO2) | от 0 до 20 | от 0 до 20 | ±10 |
| Хлор (Cl2) | от 0 до 20 | от 0 до 20 | ±10 |
| Хлороводород (HCl) | от 0 до 20 | от 0 до 25 | ±10 |
| Формальдегид (CH2O) | от 0 до 10 | от 0 до 10 | ±10 |
| Озон (O3) | от 0 до 1,0 | от 0 до 1,0 | ±10 |
| от 0 до 5 | от 0 до 5 | ±10 | |
| Водород (H2) | от 0 до 40000 | от 0 до 2500 | ±10 |
| от 0 до 4000 | от 0 до 250 | ±10 | |
| от 0 до 1000 | от 0 до 50 | ±10 | |
| Метанол (СН3ОН) | от 0 до 200 | от 0 до 2500 |
±10 |
Комплект поставки (рассчитывается и собирается поэлементно)
- Блок информационный СИГМА-03М.ИПК;
- Датчики СИГМА-03М.Д (количество и модификации согласно заказу);
- Кабель ремонтный;
- Розетка DB9-M с корпусом (согласно заказу);
- Розетка DB25-M с корпусом;
- Конвертер RS-485 к USB (поставляется для модификаций, оснащенных разъемом RS-485);
- Комплект документов.
По дополнительному заказу:
- Внешние оповещатели
- Оборудование принудительного забора;
- Пыле\влагозащитные расходники;
- Разъемы\розетки подключения датчика.
