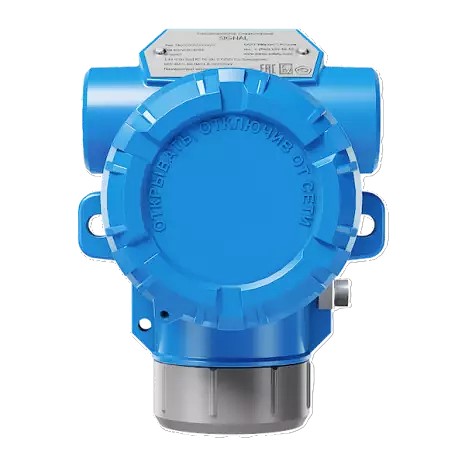

Газоанализатор SIGNAL

Стационарный газоанализатор SIGNAL предназначен для автоматического, непрерывного контроля и своевременного выявления опасных концентраций горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей, таких как нефть, керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны. Применяется в технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах. Различные варианты модификаций и дополнительные опции позволяют собрать устройство под конкретную задачу и условия работы (автономное питание, удаленный доступ, диффузионный или принудительный метод отбора, экстремальные температурные условия до +165° С). Эксплуатация возможна как самостоятельного прибора газоанализа, так и в составе централизованной системы в качестве измерительного датчика.  Размещение устройства осуществляется в определенной точке, предусмотренной проектной документацией, в положении сенсором вниз, вблизи рабочей зоны, с учетом типа и плотности измеряемого компонента. Корпус газоанализатора изготовлен из нержавеющей стали или алюминиевого сплава во взрывозащищенном исполнении.

• Внесен в Государственный реестр средств измерений № 91770-24, поставляется с первичной поверкой.
• Тип сигнализации: светодиодная индикация, светодиод «STATUS», светозвуковой оповещатель MX-SLA (опция)
• Возможность замены сенсора одного типа на другой. Прибор распознает сенсор в соответствии с типом газа в своем собственном семействе сенсоров: сенсоры IR, LEL, EC, PID, MEMS.
• Энергонезависимая память SMART-сенсора с сохранением настроек
• Автоматическое включение подогрева сенсора при температуре окружающей среды +5°С.
• Подключение к ПК с помощью USB-UART преобразователя. Настройка газоанализатора через программу Mirax Configurator.
• Выходные сигналы: 4-20 мА/HART, реле: «Порог 1», «Порог 2», «Порог 3/ Авария» (опция)
• Интерфейс: токовая петля 4-20 мА (номинальная статическая функция преобразования); цифровой для SIGNAL-RS последовательный интерфейс RS-485 (протокол обмена Modbus RTU); цифровой для SIGNAL-I UART (протокол обмена Modbus RTU)
• Беспроводная передача данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE) (опционально)
• Работа в качестве самостоятельного устройства, в комплекте с электронным блоком от газоанализатора AXIOM или в составе газоаналитических систем MIRAX GS и СГМ-ЭРИС.
• Изменение предустановленных порогов с помощью магнитного ключа или при помощи программного обеспечения (ПО) на ПК
• Средняя наработка на отказ газоанализатора: не менее 40000 часов, с инфракрасным сенсором (IR) – не менее 100000 часов.
• Напряжение питания постоянного тока: 12-36 В.
• Возможность дооснащения дополнительным оборудованием, расширяющим возможности прибора (по заказу): оповещатель светозвуковой, HART-разъём, антенна для беспроводной передачи данных, моторизированный насос.
• Условия эксплуатации: температура от - 60 ºС до + 65 (+165 ºС для SIGNAL-HT); относительная влажность – не более 98 %, без конденсации влаги; атмосферное давление от 80 до 120 кПа.
• Класс защиты соответствует: 1Еx db IIC T6 Gb X 1 Ех db IIC T3 Gb X (исполнение «-01» для взрывоопасных газовых сред); Ex tb IIIC T80°C Db X Ex tb IIIC T190°C Db X (исполнение «-02» для пылевых сред)   пылевлагозащита IP66/IP68
• Габаритные размеры: 95х80х130 мм
• Масса газоанализатора: 1 кг в алюминиевом корпусе, 3 кг в стальном корпусе.

• Стационарный газоанализатор SIGNAL-I – выходной сигнал только от 4 до 20 мА (активная токовая петля)
• Стационарный газоанализатор SIGNAL-RS – выходной сигнал цифровой, протокол MODBUS RTU (RS-485)
• Стационарный газоанализатор SIGNAL-mV - милливольтовый выходной сигнал, мостовая схема подключения. Может комплектоваться выносными газочувствительными сенсорами MX-LELmV, MX-LEL-mV-HT
• Стационарный газоанализатор SIGNAL-HT – верхний предел температуры плюс 165 °С, милливольтовый выходной сигнал, мостовая схема подключения. Может комплектоваться выносным газочувствительным сенсором MX-LEL-mV-HT.

Модификации отличаются друг от друга типом и количеством выходных сигналов, диапазоном эксплуатации по температуре окружающей среды, исполнением в части взрывозащиты.
Для идентификации исполнения к общему наименованию добавляется постфикс: - для взрывоопасных газовых сред «-01»; - для пылевых сред «-02».

• Газоанализатор стационарный SIGNAL
• Паспорт
• Руководство по эксплуатации*
• Ключ магнитный
• Ключ шестигранный

• Антенна MX-A
• Насадка калибровочная
• Козырек
• Комплект для монтажа на трубу
• Комплект для монтажа в воздуховоде
• Кабельный ввод
• Заглушка взрывозащищенная
• Оповещатель светозвуковой MX-SLA
• Преобразователь USB-UART
• Насадка поточная для технологических сред
• Комплект для монтажа на стену
• Табличка позиционная, стандартная в сборе
• USB-флеш-накопитель с ПО
• Разъем для подключения HART-коммуникатора
• Комплект антивандальный для монтажа на трубу
