Стационарный газоанализатор ДГС ЭРИС-210
Написать в MAX
Написать в Telegram
Стационарный одноканальный газоанализатор для контроля концентраций кислорода, горючих и токсичных газов, фреонов с выносным датчиком и опцией цифровой, беспроводной передачи данных.
Характеристики
Тип сенсора(ов)
—
оптический (инфракрасный), полупроводниковый, термокаталитический, фотоионизационный, электрохимический

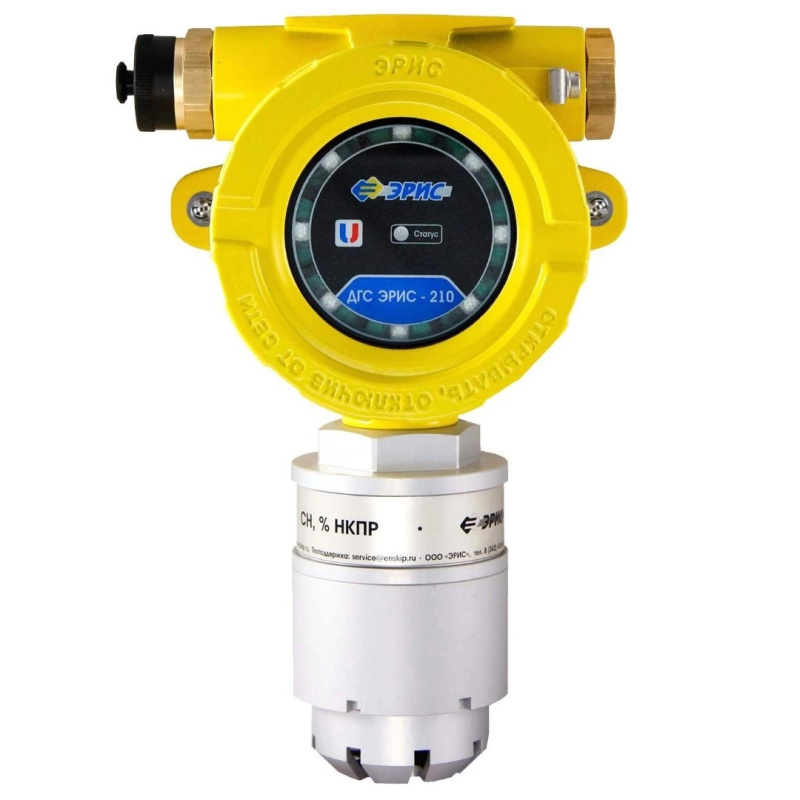

Стационарный газоанализатор ДГС ЭРИС-210
Описание
Стационарный одноканальный газоанализатор ДГС ЭРИС-210 предназначен для автоматического, непрерывного контроля и своевременного выявления опасных концентраций горючих газов и паров горючих жидкостей, в т. ч. паров нефтепродуктов, токсичных газов (включая фреоны-хладоны) и кислорода в воздухе рабочей зоны. Применяется в технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах. Эксплуатация возможна как самостоятельного прибора газоанализа, так и в составе централизованной системы в качестве измерительного датчика. Размещение устройства осуществляется в определенной точке, предусмотренной проектной документацией, в положении сенсором вниз, вблизи рабочей зоны, с учетом типа и плотности измеряемого компонента. Программное обеспечение позволяет отслеживать, передавать и анализировать изменения показателей. Корпус газоанализатора изготовлен из нержавеющей стали или алюминиевого сплава.
ДГС ЭРИС-210 IR с выносным оптическим сенсором: от -60 до +90 о С
ДГС ЭРИС-210 CT с выносным термокаталитическим сенсором: от -60 до +150 о С
- относительная влажность, % от 0 до 98
- атмосферное давление, кПа от 84 до 106,7
− с СЗО, не более: 210×315×115 мм.
− не более 4,7 кг в стальном корпусе.
− не более 0,65 кг в стальном корпусе.
Преимущества
- Внесен в Государственный реестр средств измерений № 61055-15, поставляется с первичной поверкой.
- Тип сигнализации: яркая светодиодная индикация, светозвуковой оповещатель (опция).
- Постоянная самодиагностика работы аппаратной части прибора во время работы.
- ЖК-дисплей с отображением текущих показателей, индикацией установленных порогов, превышения пороговых значений, ошибок в работе.
- Сенсор газоанализатора ДГС ЭРИС-210IR и ДГС ЭРИС-210 (CH3COOH) IR защищен металлокерамическим фильтром, встроенным в крышку сенсора.
- Автоматическое включение подогрева сенсора при температуре окружающей среды +5°С
- Настройка и калибровка по месту эксплуатации, в том числе во взрывоопасной зоне, с помощью магнитного ключа либо ручного запросчика
- Бесконтактная настройка через мобильное приложение посредством Bluetooth соединения (по заказу).
- Интерфейс: аналоговый 4-20 мА, цифровой RS-485/Modbus, цифровой HART (опционально), цифровой HART с локальным разъемом (опционально), Bluetooth соединение для конфигурации прибора (опционально).
- 3 реле (опционально): Порог 1, Порог 2, Авария (220В, 2,5А)
- Возможность дооснащения дополнительным оборудованием, расширяющим возможности прибора: модулем автономного питания, выносным модулем (выносной дисплей), выносным чувствительным элементом, выносным термокаталитическим чувствительным элементом HT для применения в средах с температурой окружающего воздуха до плюс 150 ºС.
- Условия эксплуатации:
ДГС ЭРИС-210 IR с выносным оптическим сенсором: от -60 до +90 о С
ДГС ЭРИС-210 CT с выносным термокаталитическим сенсором: от -60 до +150 о С
- относительная влажность, % от 0 до 98
- атмосферное давление, кПа от 84 до 106,7
- Класс защиты: 1Ex d [ia Ga] IIC T6 Gb X; Ex tb [ia Da] IIIC T80℃ Db X; Ex tb IIIC T80℃ Db X; 1Ex d IIC T6 Gb X IP66/ IP67
- Средний срок службы газоанализатора – 12 лет
- Габаритные размеры, мм, не более
− с СЗО, не более: 210×315×115 мм.
- Масса газоанализатора:
− не более 4,7 кг в стальном корпусе.
- Масса СЗО (светозвуковой оповещатель) дополнительно к массе газоанализатора:
− не более 0,65 кг в стальном корпусе.
- Напряжение питания постоянного тока, В: номинальное – 24; допустимый диапазон 12-36
!!!Важно В конструкцию газоанализатора были внесены изменения.
Взаимозаменяемость применяемых сенсоров и электронных компонентов с газоанализаторами, выпущенными ранее ограничена.
Во избежание повреждения газоанализатора категорически запрещается:
1) Подключать к газоанализатору электронный модуль от другого газоанализатора (заводской номер электронного модуля и газоанализатора должны соответствовать друг другу);
2) Подключать к газоанализатору сенсор от другого газоанализатора;
3) Подключать к газоанализатору светозвуковой оповещатель (СЗО) от другого газоанализатора.
При заказе ЗИП требуется указывать заводской номер прибора, для исключения поставки несоответствующего ЗИП и выхода газоанализатора из строя.
Модификации и перечень измеряемых веществ
Взаимозаменяемость применяемых сенсоров и электронных компонентов с газоанализаторами, выпущенными ранее ограничена.
Во избежание повреждения газоанализатора категорически запрещается:
1) Подключать к газоанализатору электронный модуль от другого газоанализатора (заводской номер электронного модуля и газоанализатора должны соответствовать друг другу);
2) Подключать к газоанализатору сенсор от другого газоанализатора;
3) Подключать к газоанализатору светозвуковой оповещатель (СЗО) от другого газоанализатора.
При заказе ЗИП требуется указывать заводской номер прибора, для исключения поставки несоответствующего ЗИП и выхода газоанализатора из строя.
|
|
ДГС ЭРИС-210 EC: |
| Пары нефти и нефтепродуктов | Сероводород (Н2S) |
| Уксусная кислота (CH3COOH) | Оксид этилена (C2H4O) |
| Метан (CH4) | Гидразин (N2H4) |
| Этан (C2H6) | Хлороводород (HCL) |
| Пропан (C3H8) | Фтористый водород (HF) |
| Бутан (C4H10) | Фтор (F2) |
| Изобутан (i-C4H10) | Озон (O3) |
| Пентан (C5H12) | Силан (SiH4) |
| Циклопентан (C5H10) | Оксид азота (NO) |
| Гексан (C6H14) | Диоксид азота (NO2) |
| Циклогексан (C6H12) | Аммиак (NH3) |
| Пропен (Пропилен) (C3H6) | Цианистый водород (HCN) |
| Метанол (CH3OH) | Монооксид углерода (CO) |
| Этанол (C2H5OH) | Хлор (Cl2) |
| Гептан (C7H16) | Диоксид серы (SO2) |
| Этилен (C2H4) | Кислород (О2) |
| Оксид этилена (C2H4O) | ДГС ЭРИС-210 FR: |
| Бензол (C6H6) | 1,1,1,2-тетрафторэтан (R134) (C2H2F4) |
| Диоксид углерода (CO2) (только ДГС ЭРИС-230 IR) | Пентафторэтан (R125) (C2HF5) |
| Водород (H2) (только ДГС ЭРИС-230 CT) | Хлордифторметан (R22) CHCIF2 |
| Амилен (изомеры) | 1,2,2-трихлортрифторэтан (R12) (C2Cl2F2) |
| Ацетилен | 1,1,1,2,3,3,3-гептафторпропан (R227) C3HF7 |
| Ацетон | |
| Ацетальдегид | |
| Топливо дизельное по ГОСТ 305-2013 | |
| Уайт-спирит по ГОСТ 3134-78 | |
| Топливо для реактивных двигателей по ГОСТ 10227-86 | |
| Бензин автомобильный | |
| Бензин авиационный по ГОСТ 1012-2013 | |
| Газовый конденсат | |
| Бензин неэтилированный по ГОСТ Р 51866-2002 | |
| Керосин по ТУ 38.71-5810-90 | |
| Бутадиен -1,3 | |
| Бутилен (изомеры) | |
| Бутиловый спирт, бутанол | |
| Газы углеводородные сжиженные | |
| Дивинил | |
| Диоксан | |
| Диэтиловый эфир | |
| Изобутиловый спирт, изобутанол | |
| Изобутилен | |
| Изопропиловый спирт, изопропанол | |
| Изопрен | |
| Метанол | |
| Метилэтилкентон, этилметилкетон | |
| Окись пропилена | |
| Окись этилена | |
| Уксусная кислота | |
| Формальдегид |
Комплект поставки
- Газоанализатор ДГС ЭРИС-210
- Магнитный ключ
- Паспорт
- Методика поверки
- Руководство по эксплуатации
- Калибровочная насадка
- Комплект для монтажа на трубу
- Комплект для монтажа на воздуховод
- Защитный козырек от солнца и осадков
- Кабельный ввод
- Заглушка кабельного ввода
- Светозвуковой оповещатель (СЗО)
