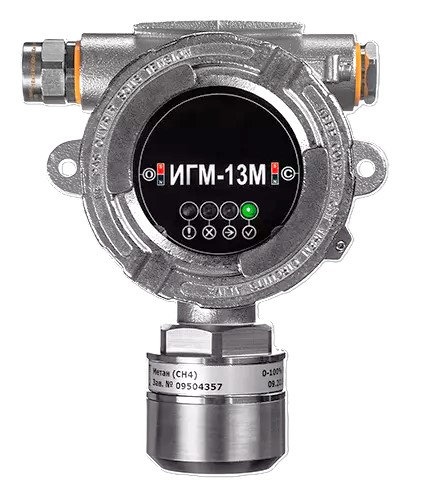

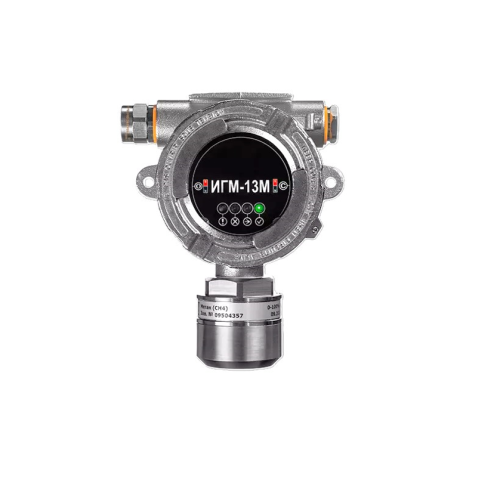

Стационарный газоанализатор ИГМ-13М
Написать в MAX
Написать в Telegram
Стационарный одноканальный газоанализатор для контроля концентраций кислорода, взрывоопасных, горючих и токсичных газов во взрывозащищенном исполнении.
Характеристики
Тип сенсора(ов)
—
термокаталитический, фотоионизационный, электрохимический
Стационарный газоанализатор ИГМ-13М
Описание
Стационарный одноканальный газоанализатор ИГМ-13М предназначен для постоянного автоматического мониторинга и выявления опасных концентраций кислорода, взрывоопасных, горючих и токсичных газов в воздухе рабочей зоны. Может применяться на потенциально опасных объектах, взрывоопасных зонах производственных помещений и наружных установок (взрывоопасные зоны классов 1 или 2), где по условиям эксплуатации возможно образование взрывоопасных смесей: на нефтегазовых месторождениях, нефтеперерабатывающих заводах, газо- и нефтехранилищах, в химической и нефтехимической промышленности и т.п. Размещение устройства осуществляется в определенной точке, предусмотренной проектной документацией, с учетом типа и плотности измеряемого компонента. Корпус изготовлен из алюминия или нержавеющей стали во взрывозащищенном исполнении.
Преимущества
- Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 72341-18, поставляется с первичной поверкой.
- Соответствует требованиям технических регламентов Евразийского экономического союза
- Подтвержденная устойчивость к вибрационным нагрузкам (сертификат сейсмостойкости)
- Сертификат функциональной безопасности SIL2.
- Режим свободной диффузии с возможностью принудительной подачи пробы через адаптер ПГС.
- Обогрев датчика в условиях низких температур (для моделей с оптическим датчиком).
- Контроль веществ с низкой температурой самовоспламенения (температурный класс Т6)
- Сигнализация: световая индикация, светозвуковой сигнализатор ЭМИ-С3 (опция по заказу), реле.
- Совместимость с любыми видами вторичных устройств
- Модуль индикации с отображением текущих показателей замеров, индикаторами состояния (норма, тревога, неисправность, передача данных)
- Бесконтактная настройка и калибровка по месту установки с помощью магнитного ключа, RS-485, HART
- Настройка предустановленных пороговых значений.
- Актуальное программное обеспечение для ПК для записи и хранения информации о замерах, аварийных событиях, ошибках в работе.
- Интерфейс: токовая петля 4-20 мА; RS-485; 3 реле (порог1, порог2, неисправность); HART (опция)
- Постоянная самодиагностика работы прибора.
- Условия эксплуатации: температура от -60 до +60 °С; атмосферное давление – 80 - 120 кПа; относительная влажность до 100 % без конденсата
- Напряжение питания постоянного тока: от 12 до 32 В
- Потребляемая мощность: 1 Вт (6 Вт с обогревом датчика)
- Межповерочный интервал: с оптическим сенсором - 2 года, с электрохимическим или фотоионизационными сенсором - 1 год
- Средний срок службы газоанализатора – 10 лет
- Пылевлагозащита: IP 66/67/68
- Маркировка взрывозащиты: 1Ex db ia IIC T6 Gb X

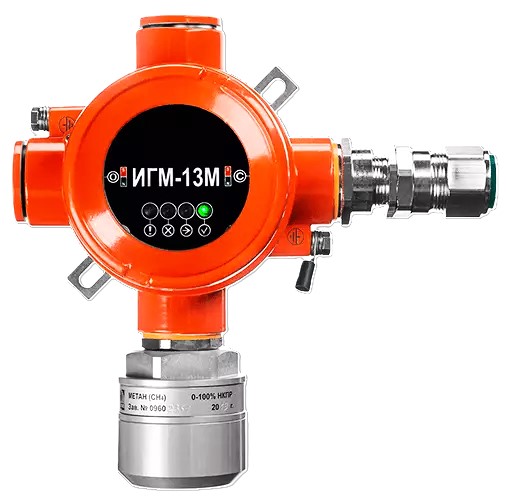

- Исполнение в корпусе двух типов: Limatherm (Польша) условное обозначение "1А"/"1С" (А-алюминий/С-сталь - 2 кабельных ввода); ВЭЛАН (Россия) условное обозначение "3А" (А-алюминий – 3 кабельных ввода)
- Габаритные размеры: 188 х 145 х 110 мм (корпус тип 1), 203х141х137 (корпус тип 3)
- Масса: 2,5 кг (в алюминиевом корпусе), 3,5 кг (в стальном корпусе)
Модификации
|
Газоанализатор ИГМ-13М исполнение |
||
|
с оптическим сенсором на вещества: |
с электрохимическим сенсором на вещества: |
с фотоионизационным сенсором на вещества: |
| Диоксид углерода; Пропан; Метан; Этан; Н-Гексан; Н-Бутан; Изобутан; Пентан; Пропилен; Метанол; Толуол; Этиленоксид; Бензол; Ацетон; Этилен; Н-октан; Этанол; Метилтретбутиловый эфир; н-Гептан; Нонан; Декан; Стирол; Этилацетат; Бензин автомобильный; Топливо дизельное; Керосин; Уайт-спирит; Топливо для реактивных двигателей; Бензин авиационный; Бензин неэтилированный; 1-бутен; Циклопентан; Циклогексан; Изобутилен; Изопропен; Этилбензол; Бутилацетат; 1,3-бутадиен (дивинил); 1,2-дихлорэтан; Диметилсульфид; 1-гексен; 1-бутанол; Винилхлорид; Циклопропан; Диэтиловый эфир; Пропиленоксид; Хлорбензол; 2-метил-2-пропанол; 2-бутанон; Пары нефтепродуктов; Сумма углеводородов | Кислород; Оксид углерода; Сероводород; Хлор; Цианистый водород; Аммиак; Диоксид серы; Оксид азота; Диоксид азота; Водород; Фтор; Арсин; Фосфин; Моносилан; Хлороводород; Фтороводород; Карбонилхлорид; Метилмеркаптан; Озон; Бром; Формальдегид; Этилмеркаптан; Этиленоксид; Этилен; Метанол; Этанол | Бензол; Уксусная кислота; 2-Метилпропен (изобутилен); Метилбензол (толуол); о-Ксилол (диметилбензол); Арсин; Фосфин; Нафталин; Трихлорэтилен; Этан; Пропан; н-Гексан; н-Бутан; Изобутан; Пентан; Пропилен; Метанол; Этиленоксид; Ацетон; Этилен; Октан; Фенол; н-Гептан; Этилацетат; Бензин автомобильный (по изобутилену); Топливо дизельное (по изобутилену); Керосин (по изобутилену); Уайт-спирит (по изобутилену); n-Бутанол; Пропанол; Этилбензол; Стирол; Оксид азота; Метилмеркаптан; Винилхлорид; н-Пропилацетат; Эпихлоргидрин; N,N-диметилацетамид (морфолин); Хлористый бензил; Фурфуриловый спирт; Этанол; 2-аминоэтанол; Диэтиламин; Этилхлорформиат; Толуол; Моноэтаноламин |

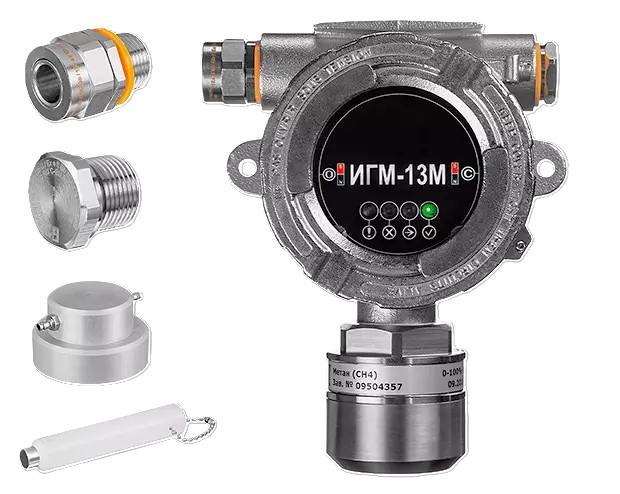

Комплект поставки
- Газоанализатор стационарный ИГМ-13М 1 шт.
- Упаковка 1 шт.
- Паспорт 1 шт.
- Свидетельство о поверке 1 шт.
- Магнитный ключ*
- Адаптер ПГС*
- Взрывозащищенная заглушка*
- Взрывозащищенный кабельный ввод*
По дополнительному заказу:
- Кожух защитный
- HART-переходник
- Кронштейн крепления на трубу
- Козырек
- Гидрофобный лавсан-фторопластовый фильтр (для работы в условиях высокой влажности (пара))
- Противодождевая насадка
- Светозвуковой сигнализатор ЭМИ-С3
*Входят в комплект поставки в соответствии с паспортом на ИГМ-12М
