Стационарный многоканальный газоанализатор для контроля кислорода, метана, углекислого газа, оксида углерода, аммиака, диоксида серы, сероводорода, диоксида азота, во взрывозащищенном исполнении
Стационарный газоанализатор МАГ-6 Т-Х-(В)
Описание

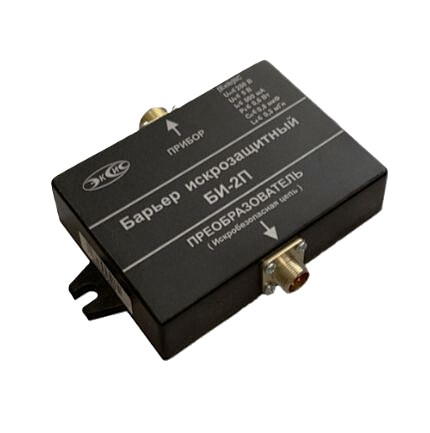

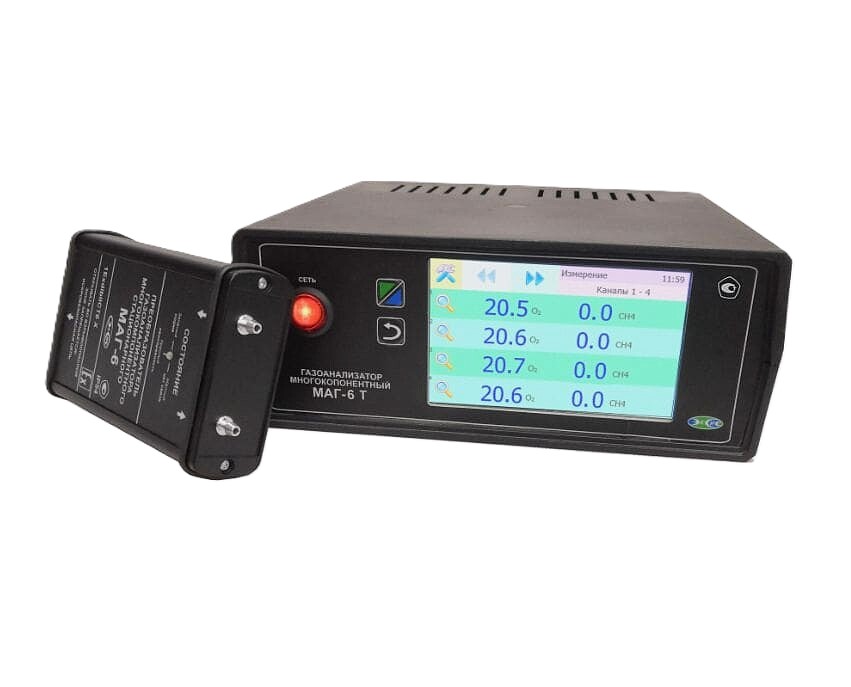

Стационарный многоканальный газоанализатор МАГ-6 Т-Х-(В) состоит из блока индикации и сигнализации, измерительных преобразователей (с сенсорами на 1-4 газа), барьера искрозащиты БИ-2П для измерительного преобразователя (при размещении во взрывоопасной зоне). Предназначен для измерений объемной доли кислорода, метана, углекислого газа, массовой концентрации оксида углерода, аммиака, диоксида серы, сероводорода, диоксида азота в воздухе рабочей зоны. Измерительные преобразователи могут устанавливаться во взрывоопасных зонах помещений и наружных установках. Различные варианты исполнения и возможности комбинаций измерительных преобразователей позволяют контролировать одновременно от 1 до 16 каналов и от 1 до 4 компонентов каждым каналом. Программное обеспечение осуществляет функции по контролю работы сети измерительных устройств, настройке приборов, сохранению и передаче информации о замерах и аварийных случаях, созданию статистических отчетов (в том числе сбор данных от разных устройств в едином графике).
* Примечание – Позиции, отмеченные знаком «*» поставляются по специальному заказу и в зависимости от варианта исполнения.
Х- количество каналов.
В- взрывозащищенное исполнение
В- взрывозащищенное исполнение
Преимущества
- Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 65219-16, поставляется с первичной поверкой.
- Соответствует требованиям технических регламентов Евразийского экономического союза
- Постоянная самодиагностика работы аппаратной части прибора.
- Измерительные преобразователи с диффузионным пробоотбором или со встроенным побудителем расхода.
- Тип сигнализации: световая и звуковая сигнализация, реле.
- Интерфейс: Modbus RTU и Modbus TCP; USB, RS-232, Ethernet.
- Аналоговые выходы: 4…20, 0…5, 0…20 мА с возможностью управления.
- Внутренняя энергонезависимая память на 715000 событий (показатели замеров, текущие значения измерения влажности и температуры, аварийные события, ошибки в работе) с сохранением записей и настроек при выключении.
- Настраиваемые пороговые значения.

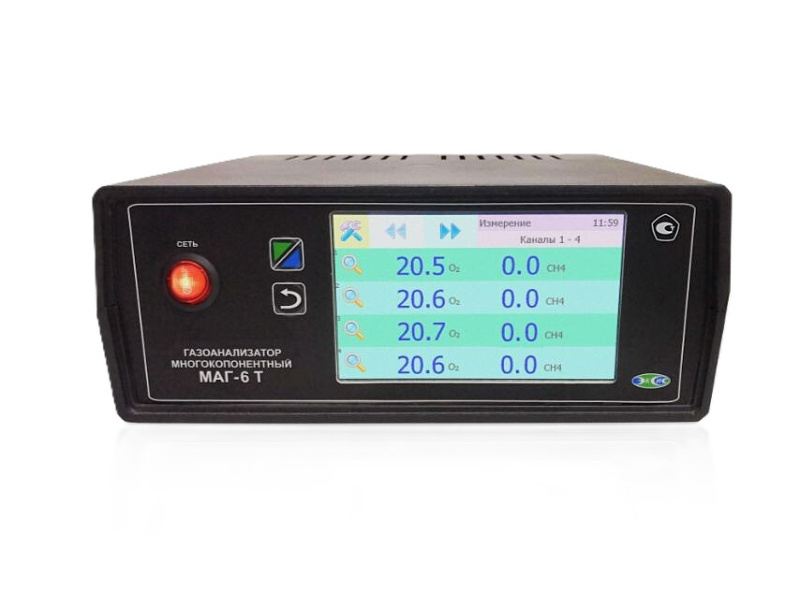

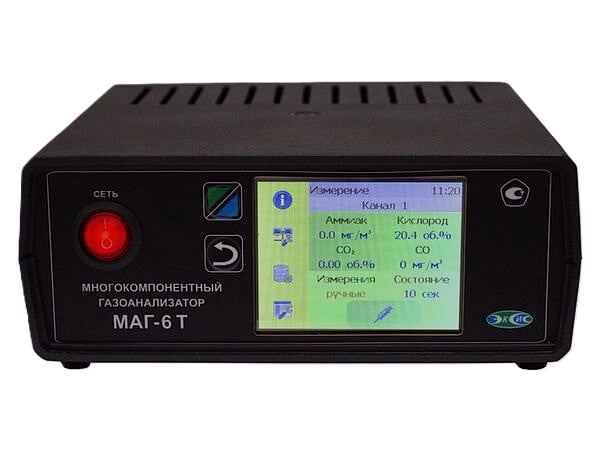

- Цветной сенсорный TFT-дисплей с отображением: текущих показателей по всем каналам, превышения пороговых значений, ошибок в работе.
- Условия эксплуатации: температура окружающего воздуха – от минус 20 до 40 оС; атмосферное давление – от 84 до 106,7 кПа; относительная влажность воздуха – от 10 до 95% (без конденсации)
- Время прогрева: не более 5 мин
- Напряжение питания постоянного тока: 220± 10% В, 50±1 Гц
- Потребляемая мощность: 30 Вт
- Длина кабеля для подключения преобразователя к измерительному блоку: не более 1000 м
- Средний срок службы газоанализатора – 5 лет
- Наработка на отказ – 15000 часов

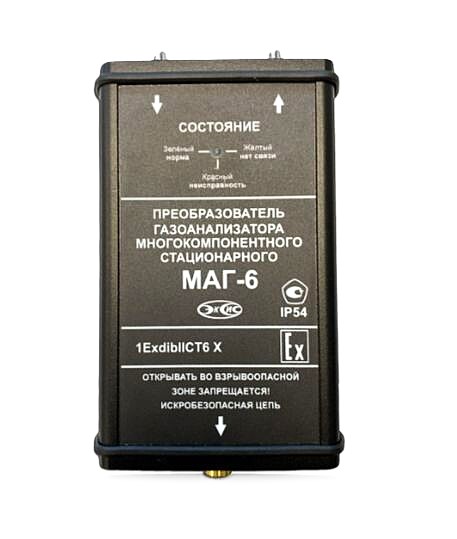

- Пылевлагозащита первичного преобразователя: IP54
- Взрывозащита для МАГ-6 Т-Х-В: 1Ex ib IIC T6 Gb X (под заказ) (с барьером искрозащиты)
- Габаритные размеры: 150х255х235 мм (с учетом разъемов)
- Масса газоанализатора: 1,5 кг
Варианты исполнения
- Стационарный газоанализатор МАГ-6 Т-1-4Р-2А (3) одноканальный блок индикации, USB, RS-232, RS-485, 4 реле, 2 аналог.выхода 4...20 мА, сенсорный дисплей 3 дюйма
- Стационарный газоанализатор МАГ-6 Т-1-4Р-2А-Е (3) одноканальный блок индикации, USB, RS-232, Ethernet, 4 реле, 2 аналог.выхода 4...20 мА, сенсорный дисплей 3 дюйма
- Стационарный газоанализатор МАГ-6 Т-2-4Р-2А (3) двухканальный блок индикации, USB, RS-232, RS-485, 4 реле, 2 аналог.выхода 4...20 мА, сенсорный дисплей 3 дюйма
- Стационарный газоанализатор МАГ-6 Т-2-4Р-2А-E (3) двухканальный блок индикации, USB, RS-232, Enternet, RS-485, 4 реле, 2 аналог.выхода 4...20 мА, сенсорный дисплей 3 дюйма
- Стационарный газоанализатор МАГ-6 Т-4-4Р-2А (3) четырехканальный блок индикации, USB, RS-232, RS-485, 4 реле, 2 аналог.выхода 4...20 мА, сенсорный дисплей 3 дюйма
- Стационарный газоанализатор МАГ-6 Т-4-4Р-2А-Е (3) четырехканальный блок индикации, USB, RS-232, Ethernet, 4 реле, 2 аналог.выхода 4...20 мА, сенсорный дисплей 3 дюйма
- Стационарный газоанализатор МАГ-6 Т-8-16А (5) восьмиканальный блок индикации, USB, RS-232, RS-485, 16 аналог.выходов 4...20 мА, сенсорный дисплей 5 дюймов
- Стационарный газоанализатор МАГ-6 Т-8-16А-E (5) восьмиканальный блок индикации, USB, RS-232, Ethernet, 16 аналог.выходов 4...20 мА, сенсорный дисплей 5 дюймов
- Стационарный газоанализатор МАГ-6 Т-8-16Р (5) восьмиканальный блок индикации, USB, RS-232, Ethernet, 16 реле, сенсорный дисплей 5 дюймов
- Стационарный газоанализатор МАГ-6 Т-8-16Р-Е (5) восьмиканальный блок индикации, USB, RS-232, Ethernet, 16 реле, сенсорный дисплей 5 дюймов
- Стационарный газоанализатор МАГ-6 Т-8-8Р-8А (5) восьмиканальный блок индикации, USB, RS-232, RS-485, 8 реле, 8 аналоговых выходов, сенсорный дисплей 5 дюймов
- Стационарный газоанализатор МАГ-6 Т-8-8Р-8А-Е (5) восьмиканальный блок индикации, USB, RS-232, Ethernet, 8 реле, 8 аналоговых выходов, сенсорный дисплей 5 дюймов
Диапазоны измерения
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности газоанализатора |
Номинальное времени установления показаний Т0,9ном, с |
| Кислород | От 0,0 до 21,0 % (об.д.) | ± 0,2 % (об.д.) |
30 |
| От 0,0 до 30,0 % (об.д.) | ± 0,4 % (об.д.) | ||
| От 0,0 до 100,0 % (об.д.) | ± 1,0 % (об.д.) | ||
| Оксид углерода | От 0 до 20 мг/м3 | ± 4 мг/м3 |
30 |
| Св. 20 до 500 мг/м3 | ± 20 % отн. | ||
| Диоксид углерода | От 0,0 до 1,0 % (об.д.) | ± (0,02+ 0,05 · Cх) % (об.д.) |
40 |
| От 0,0 до 10,0 % (об.д.) | ± (0,1+ 0,05 · Cх) % (об.д.) | ||
| От 0,0 до 100% (об.д.) | ± (2,5 + 0,1·Cх) % (об.) | ||
| Метан | От 0,0 до 2,0 % (об.д.) | ± 0,2 % (об.д.) |
30 |
| Св. 2,0 до 5,0 % (об.д.) | ± 10 % отн. | ||
| Аммиак | От 0 до 20 мг/м3 | ± 4 мг/м3 |
180 |
| Св. 20 до 70 мг/м3 | ± 20 % отн. | ||
| Сероводород | От 0 до 10 мг/м3 | ± 2 мг/м3 |
60 |
| Св. 10 до 140 мг/м3 | ± 20 % отн. | ||
| Диоксид серы | От 0 до 10 мг/м3 | ± 2,5 мг/м3 |
60 |
| Св.10 до 50 мг/м3 | ± 25 % отн. | ||
| Диоксид азота | От 0 до 2 мг/м3 | ± 0,5 мг/м3 |
60 |
| Св. 2 до 35 мг/м3 | ± 25 % отн. | ||
|
Примечание: Cх – измеренное значение определяемого компонента, объемная доля %. Диапазон измерений определяется при заказе газоанализатора и не может быть изменен пользователем в процессе эксплуатации. |
|||
Комплект поставки
- Газоанализатор МАГ-6 Т-Х - 1 шт.
- Руководство по эксплуатации и паспорт (содержит методику поверки) - 1 шт.
- Свидетельство о поверке (по запросу) - 1 экз.
- Измерительный преобразователь к МАГ-6 - по количеству каналов
- Кабель для подключения измерительного преобразователя к прибору 10 м - по количеству каналов
- Барьер искрозащиты БИ-2П* - по количеству каналов
- Кабель подключения барьера искрозащиты к прибору 1 м* - по количеству каналов
- Кабель подключения барьера искрозащиты к измерительному преобразователю 10 м* - по количеству каналов
- Кабель для подключения к компьютеру * 1 шт.
- Кабель USB * 1 шт.
- Диск или USB-накопитель с программным обеспечением* 1 шт.
