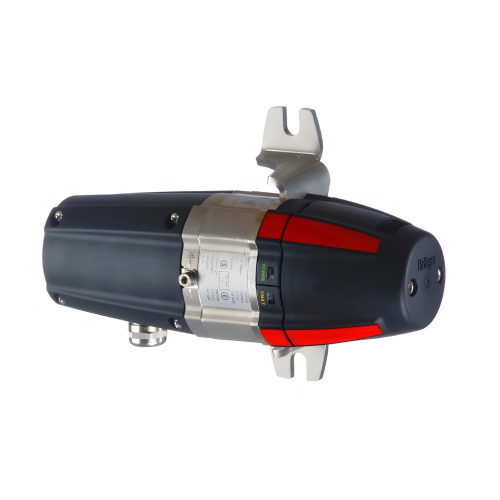

Стационарный газоанализатор Drager PIR 7200
Написать в MAX
Написать в Telegram
Характеристики
Тип сенсора(ов)
—
оптический (инфракрасный)
Тип корпуса
—
Нержавеющая сталь SS 316L
Диапазон температур
—
от -60 до +80℃
Вес
—
2.2 кг
Габаритные размеры
—
160 мм x Ø 89 мм
Влажность
—
от 0 до 100%
Стационарный газоанализатор Drager PIR 7200
Описание
Dräger PIR 7200 – взрывозащищенный инфракрасный датчик для непрерывного контроля диоксида углерода. Сконструированный специально для эксплуатации в промышленной среде, датчик газов
оснащен оптикой с отсутствием дрейфа. Корпус из нержавеющей стали позволяет использовать Dräger PIR 7200 даже в самых суровых условиях.
оснащен оптикой с отсутствием дрейфа. Корпус из нержавеющей стали позволяет использовать Dräger PIR 7200 даже в самых суровых условиях.
Технические характеристики
| Взрывозащищенный детектор газа с ИК-сенсорами | |
| Инфракрасное поглощение с температурной компенсацией, 4-лучевая технология | |
| Газы и диапазоны измерения | |
| Диоксид углерода (CO2) | от 0 до 10 об.% (по умолчанию) |
| 0–2000 ppm … 30 об.% (настраивается) | |
| Характеристики измерений (диоксид углерода, от 0 до 10 об.%) | |
| Цифровое разрешение | 0,02 об.% |
| Воспроизводимость | ≤ ±0,1 об.% |
|
Время отклика t0…90 |
≤ 4 с («нормальный отклик») |
| < 1 с («быстрый отклик») | |
| Долговременный дрейф | ≤ ± 0,03 об.% через 12 месяцев |
| Электрические данные | |
| Выходные сигналы | 4–20 мА, HART* |
| Сигнал неисправности | ≤ 1,2 мА (настраивается) |
|
Предупреждающий сигнал блокирования луча |
2 мА (настраивается) |
| Сигнал режима техобслуживания | 3 мА (настраивается) |
| Питание | 13–30 В пост. тока, 3-проводной кабель |
| Потребляемая мощность | 5,6 Вт (типичное значение) |
| Условия окружающей среды | |
|
Температура |
от –60 до +80 °C (рабочая) |
| от –60 до +85 °C (при хранении) | |
| Влажность | от 0 до 100% отн. влажн. |
| Давление | от 700 до 1300 гПа |
| Корпус | |
| Материал | Нержавеющая сталь SS 316L |
| Соединительная резьба | M25 или ¾ дюйма NPT |
| Масса | 2,2 кг (без принадлежностей) |
| Размеры | 160 мм x Ø 89 мм |
| Степень защиты | IP 66 и IP 67, NEMA 4X |
| Аттестации |
|
|
ATEX |
II 2G Ex d IIC T6 / T4 Gb (от –40 до +40 °C/+80 °C) |
|
II 2D Ex tb IIIC T80 °C / T130 °C Db IP65 (от –40 до +40 °C/+80 °C) |
|
| ТР ТС | 020/2011 |
|
004/2011 012/2011 |
|
|
UL (классы) |
Класс I, Разд. 1, Группы A, B, C, D/ Класс I, Зона 1, Группа IIC |
| Класс II, Разд. 1, Группы E, F, G | |
|
CSA (C-US) |
Класс I, Разд. 1, Группы B, C, D |
| Класс II, Разд. 1, Группы E, F, G | |
| Уровень безопасности |
SIL2, сертифицирован TÜV (EN 61508, EN 50402) |
Спецификация заказа
| Dräger PIR 7200 (NPT) HART® | 68 11 572 |
| Dräger PIR 7200 (M25) HART® | 68 11 570 |
Функциональные особенности
- Быстрый отклик: менее 1 секунды
- Предупреждение о загрязнении оптики для профилактического технического обслуживания
- Длительные интервалы техобслуживания
- Диапазон рабочих температур: от –60 °C до +80 °C
- Нефокусирующая оптика с двойной компенсацией (4-лучевая технология)
- Цифровой HART® выходной сигнал (включая многоабонентский режим HART®)
- Обычный аналоговый выходной сигнал 4–20 мА
- Герметичный корпус из нержавеющей стали SS 316L
- Отсутствие движущихся частей
- Устойчивость к ударам и вибрации до 4g
- Непрерывная самодиагностика согласно IEC/EN 61508
- Сертификат SIL 2
- Аттестация взрывозащиты для использования во всем мире: ATEX, IECEx, UL, CSA
- Аттестация по пыли для зон 21 и 22
- Стандартный срок службы: более 15 лет
Преимущества
|
ИСКЛЮЧИТЕЛЬНАЯ СТАБИЛЬНОСТЬ СИГНАЛА
CH4, H2S
Dräger представляет Dräger PIR 7200, созданный на основе передовых технологий. Опираясь на запатентованные технологии Dräger PIR 7200 имеет конструкцию, сочетающую максимальное использование света с 4-лучевой системой стабилизации сигнала. В оптической системе используется не разделение светового луча, а набор специальных отражателей. Эта оптическая система с двойной компенсацией очень устойчива к таким воздействиям, как пыль, туман, насекомые и накопление грязи на оптических поверхностях. Благодаря неизображающей оптической системе на измерительный сигнал не влияет частичное блокирование луча. Инновационная оптическая система Dräger PIR 7200 обеспечивает выполнение требований промышленных задач: отсутствие ложных срабатываний, более длительные интервалы обслуживания и выходной сигнал без дрейфа.
|
ШИРОКИЕ ВОЗМОЖНОСТИ НАСТРОЙКИ
CO, NOx
Оптимальные заводские настройки Dräger PIR 7200 основаны на многолетнем опыте. Кроме того, пользователь имеет широкие возможности настраивать параметры прибора с учетом специфики требований конкретного приложения. Возможность увеличения или уменьшения диапазона измерения, а также конфигурируемые специальные сигналы (неисправности, предупреждения о загрязнении оптики и
технического обслуживания) обеспечивают максимальную гибкость в работе с Dräger PIR 7200 |
|
РЕЖИМ БЫСТРОГО ОТКЛИКА
CO2, O2
Чем быстрее измеряется концентрация газа, тем быстрее могут быть приняты меры, обеспечивающие безопасность объекта. Для этого можно задать быстрый режим отклика головки Dräger PIR 7200 В этом режиме индикация любой измеренной концентрации газа осуществляется в пределах одной секунды. В сочетании с низкими порогами тревог газоизмерительная головка позволяет значительно сократить время реагирования в случае возникновения аварийной ситуации.
|
СЕРТИФИКАТ SIL 2
CO, H2S, O2
Датчик Dräger PIR 7200 был разработан и изготовлен согласно стандартам SIL EN 61508 и EN 50402 Впервые также было сертифицировано и программное обеспечение газоизмерительного прибора. Превосходные параметры, указанные в сертификате SIL 2, выданном Союзом работников технического надзора Германии (TÜV), подтверждают высокое качество и надежность Dräger PIR 7200: доля датчика в полном бюджете SIL 2 составляет только 2 %, предоставляя значительную свободу в выборе контроллера и других компонентов системы. Dräger PIR 7200 не только удовлетворяет требованиям SIL 2, но и существенно их превышает.
|
