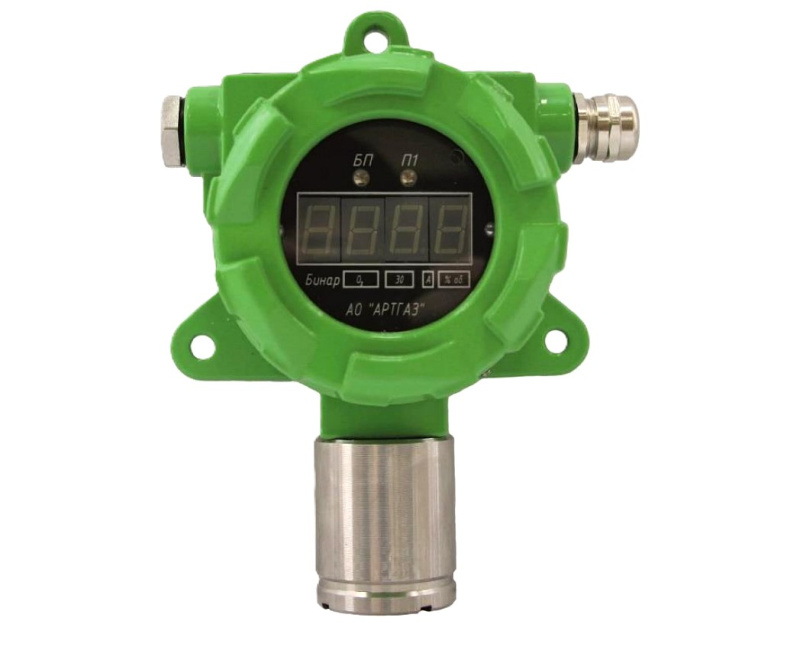

Стационарный газоанализатор Бинар ХХ-ХХХ-Х
Написать в MAX
Написать в Telegram
Стационарный одноканальный газоанализатор во взрывозащищенном исполнении для контроля концентраций кислорода, горючих и токсичных газов, паров горючих жидкостей, фреонов со встроенной аккумуляторной батареей.
Характеристики
Тип сенсора(ов)
—
оптический (инфракрасный), термокаталитический, фотоионизационный, электрохимический
Стационарный газоанализатор Бинар ХХ-ХХХ-Х
Описание
Стационарный газоанализатор Бинар ХХ-ХХХ-Х предназначен для автоматического, непрерывного контроля и своевременного выявления опасных концентраций кислорода, горючих и токсичных газов, взрывоопасных паров горючих жидкостей в воздухе рабочей зоны. Используется в технологических газовых средах, в производственных помещениях и на открытых площадках промышленных предприятий, в системах трубопроводов, воздуховодах. Размещение устройства осуществляется в определенной точке, предусмотренной проектной документацией, в положении сенсором вниз, вблизи рабочей зоны, с учетом физических свойств и плотности измеряемого компонента. Эксплуатация возможна как самостоятельного прибора, так и в составе газоаналитической измерительной сети.
Преимущества
- Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 71645-18, поставляется с первичной поверкой.
- Соответствует требованиям технических регламентов Евразийского экономического союза
- Сигнализация: световая индикация, 3 реле.
- Модуль индикации с отображением текущих показателей замеров, индикаторами состояния (норма, тревога, неисправность, отсутствие сети)
- Бесконтактная настройка с помощью магнитного ключа, RS-485, HART
- Программное обеспечение для ПК для записи и хранения информации о замерах, аварийных событиях, ошибках в работе с привязкой ко времени.
- Внутренняя энергонезависимая память с записью данных о концентрации контролируемого газа, календарного времени, температуры на объекте.
- Наличие аккумуляторного блока питания для бесперебойной работы (в зависимости от модификации).
- Интерфейс: 4-20 мА; RS-485; 3 реле (порог1, порог2, неисправность); HART (опция)
- Постоянная самодиагностика работы прибора.
- Условия эксплуатации: температура от -10 до +60 °С (Бинар-ХХ-ХХ1-Х) от -40 до +60 °С (Бинар-ХХ-Х1Х-Х, Бинар-ХХ-1ХХ-Х) от -60 до +60 °С (арктическое исполнение); атмосферное давление – 87,8 – 119,7 кПа; относительная влажность от 0 до 95 %, без конденсации, при температуре +35 оС
- Напряжение питания постоянного тока: 24±6 В
- Потребляемая мощность: 1,5 Вт (5 Вт в арктическом исполнении)
- Межповерочный интервал: 1 год (с оптическим сенсором – 2 года)
- Средний срок службы газоанализатора – 10 лет
- Пылевлагозащита: IP 66
- Маркировка взрывозащиты: 1Exd[ib]IIСТ6/T4
- Габаритные размеры: 183 х 143 х 107 мм
- Масса: 2 кг (в алюминиевом корпусе), 3,5 кг (в стальном корпусе)
Модификации Бинар ХХ-ХХХ-Х
- Первое значение (ХХ-) — обозначение измеряемого газа из перечня веществ.
- Второе значение (-ХХХ-) - функциональное исполнение прибора согласно таблице
- Третье значение (-Х) материал корпуса: А - алюминий, Н - нержавеющая сталь.
| Модификация | Функциональное исполнение |
|---|---|
| БИНАР-ХХ-000-Х |
Без индикации. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом)или RS-485 протокол ModBus |
| БИНАР-ХХ-001-Х |
Без индикации. Наличие аккумуляторного блока питания. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus |
| БИНАР-ХХ-010-Х |
Индикация массовой концентрации газа на LED-индикаторе. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus |
| БИНАР-ХХ-100-Х |
Без индикации. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus. Наличие дискретного выхода типа «сухой контакт» |
| БИНАР-ХХ-011-Х |
Индикация массовой концентрации газа на LED-индикаторе. Наличие аккумуляторного блока питания. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus |
| БИНАР-ХХ-111-Х |
Индикация массовой концентрации газа на LED-индикаторе. Наличие аккумуляторного блока питания. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus. Наличие дискретного выхода типа «сухой контакт» |
| БИНАР-ХХ-110-Х |
Индикация массовой концентрации газа на LED-индикаторе. Выдача токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus. Наличие дискретного выхода типа «сухой контакт» |
| БИНАР-ХХ-101-Х |
Без индикации. Наличие аккумуляторного блока питания. Выдача унифицированного токового сигнала 4-20 мА об объёмной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus. Наличие дискретного выхода типа «сухой контакт» |
Комплект поставки
- Газоанализатор Бинар-ХХ-ХХХ-Х – 1 шт.
- Носитель с программным обеспечением для ПЭВМ — 1 экз. на поставку
- Руководство по эксплуатации КДГА 413214.002.000 РЭ – 1 экз. на поставку
- Методика поверки – 1 экз. поставку
- Паспорт КГДА. 413214.002.000 ПС – 1 экз.
- Потребительская упаковка — 1 шт.
- Насадка для подачи газа -1 шт. на поставку
- Магнитный ключ — 1 шт. на поставку
- Козырек защиты от погодных условий
- Комплект для монтажа на трубу
- Комплект для монтажа в воздуховоде
- Кабельный ввод
