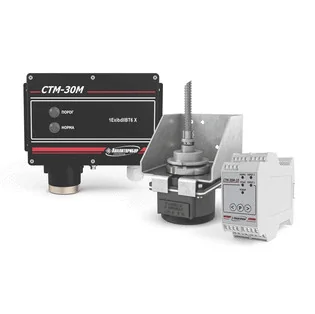

Стационарный газоанализатор СТМ-30М

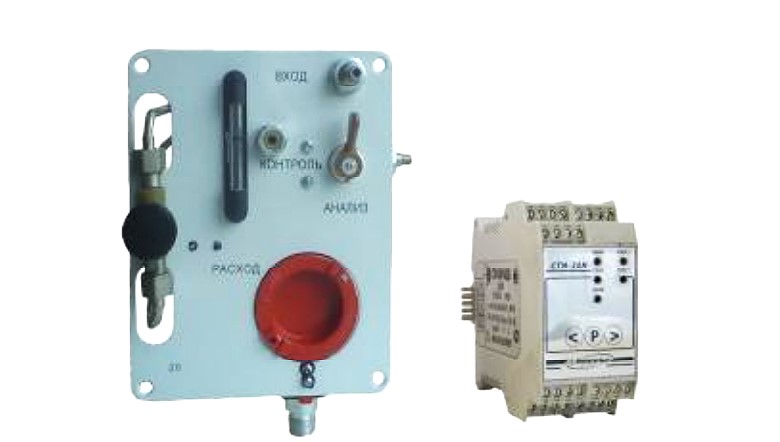

Стационарный газоанализатор СТМ-30М состоит из блока сигнализации и питания (БСП), и выносных датчиков (ВД) или блоков датчиков (БД). Предназначен для автоматического, непрерывного мониторинга и своевременного выявления опасных концентраций горючих газов, паров и их смесей в воздушной среде рабочих зон внутри помещений и на открытых площадках, газовых, химических, нефтехимических и нефтеперерабатывающих предприятий, в процессе транспортировки нефтепродуктов, на плавучих и стационарных буровых платформах, на объектах речного и морского транспорта. Различные варианты модификаций позволяют подобрать прибор для контроля одиночных горючих газов или их совокупности с режимом естественной диффузии или с принудительным отбором проб и возможностью применения в сложных температурных условиях (от -60 до +180 С).

• Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 48888-12, поставляется с первичной поверкой.
• Газоанализаторы, изготовленные в соответствии с требованиями Правил РМРС и Правил РКО соответствуют требованиям правил Российского Морского Регистра Судоходства и имеют свидетельство о типовом одобрении.
• Более 140 контролируемых компонентов, в том числе ДВК каталитических ядов (дихлорэтана и винилхлорида)
• Способ отбора пробы: диффузионный/принудительный, в зависимости от исполнения.
• Сигнализация: световая индикация (НОРМА, ОТКАЗ, ПОРОГ1, ПОРОГ2).
• Постоянная самодиагностика работы всех узлов прибора, с выдачей сигнала при неисправности.
• Регулируемые пороги сигнализации
• Функция защиты от несанкционированного доступа
• Встроенное программное обеспечение для преобразования выходных сигналов, выдачи световой сигнализации, управляющего воздействия для переключения реле
• Выходные сигналы: 4-20 мА, RS485 MODBUS RTU, реле (ПОРОГ 1, ПОРОГ 2, ОТКАЗ)
• Средний полный срок службы газоанализаторов в условиях эксплуатации: 10 лет
• Средняя наработка на отказ, не менее: 30000 ч
• Маркировка взрывозащиты:

  1Ex d IIC T4 Gb для выносных датчиков (ВД) и блоков датчиков (БД) СТМ-30М-10
  1ExibIIВT6 X - БД сигнализаторов СТМ-30М-02ДЦВ, - 04ПЦВ, -51ДБВ, -53ПБВ;
  1ExibdIIВT6 X - БД сигнализаторов СТМ-30М-00ДЦ, -50ДБ;
  1ExibdIIВT6 - ВД сигнализаторов СТМ-30М-02ДЦВ, - 04ПЦВ, -51ДБВ, -53ПБВ;
  1ExibIIВT3 Х - БД сигнализаторов СТМ-30М-07ДЦВ;
  1ExibdIIВT3 - ВД сигнализаторов СТМ-30М-07ДЦВ;
  [Exib]IIВ - БСП сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ, - 04ПЦВ, -07ДЦВ, -50ДБ, -51ДБВ, -53ПБВ.

• Степень защиты корпуса:

ВД -IP54;
БД - IP54;
БСП - IP20

Д – диффузионный способ отбора пробы;
П – принудительный способ отбора пробы;
Ц – наличие цифровой индикации на БСП и БД;
Б – отсутствие цифровой сигнализации;
Т – тропическое исполнение;
Н – низкотемпературное исполнение;
Г – поверочный компонент гексан (C6H14);
М – соответствие требованиям Правил Российского морского регистра судоходства (РМРС) и Российского речного регистра (РРР);
В – наличие выносного датчика, соединенного кабелем с БД.

Обозначения по ГОСТ 15150-69:
УХЛ      Для макроклиматических районов с умеренным и холодным климатом
ТВ         Для макроклиматического района с влажным тропическим климатом
ОМ        Для макроклиматических районов как с умереннохолодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания

• Сигнализатор-газоанализатор СТМ-30М-00ДЦ ИБЯЛ.413216.050 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП и БД, t диапазон ВД от -40 до +50 °С, =24 В, общепром
• Сигнализатор-газоанализатор СТМ-30М-02ДЦВ ИБЯЛ.413216.050-02 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП и БД, t ВД и БД от -40 до +50 °С
• Сигнализатор-газоанализатор СТМ-30М-04ПЦВ ИБЯЛ.413216.050-04 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП и БД, t ВД и БД от +1 до +50 °С
• Сигнализатор-газоанализатор СТМ-30М-07ДЦВ ИБЯЛ.413216.050-07 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП и БД, t диапазон ВД от -20 до +180 °С
• Сигнализатор-газоанализатор СТМ-30М-10ДБ ИБЯЛ.413216.050-10 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП, t диапазон ВД от -60 до +50 °С, ~220 В
• Сигнализатор-газоанализатор СТМ-30М-10ДБГ ИБЯЛ.413216.050-12 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по гексану, без цифр. индик. на БСП, t диапазон ВД от -60 до +50 °С
• Сигнализатор-газоанализатор СТМ-30М-10ДБГс ИБЯЛ.413216.050-28 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по гексану, без цифр. индик. на БСП, t диапазон ВД от -60 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10ДБс ИБЯЛ.413216.050-26 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП, t диапазон ВД от -60 до +50 °С, =24 В, общеппром.
• Сигнализатор-газоанализатор СТМ-30М-10ДЦ ИБЯЛ.413216.050-11 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП, t диапазон ВД от -60 до +50 °С, ~220 В или =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10ДЦГ ИБЯЛ.413216.050-13 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по гексану, цифр. индикация на БСП, t диапазон ВД от -60 до +50 °С, ~220 В или =24 В
• Сигнализатор-газоанализатор СТМ-30М-10ДЦГс ИБЯЛ.413216.050-29 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по гексану, цифр. индикация на БСП, t диапазон ВД от -60 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10ДЦс ИБЯЛ.413216.050-27 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП, t диапазон ВД от -60 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10НДЦ ИБЯЛ.413216.050-24 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП, t диапазон ВД от -60 до +50 °С
• Сигнализатор-газоанализатор СТМ-30М-10НДЦГ ИБЯЛ.413216.050-25 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по гексану, цифр. индикация на БСП, t диапазон ВД от -60 до +50 °С
• Сигнализатор-газоанализатор СТМ-30М-10ПБ ИБЯЛ.413216.050-14 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП, t диапазон БД от +1 до +50 °С, ~220 В или =24 В
• Сигнализатор-газоанализатор СТМ-30М-10ПБГ ИБЯЛ.413216.050-16 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по гексану, без цифр. индик. на БСП, t диапазон БД от +1 до +50 °С, ~220 В или =24
• Сигнализатор-газоанализатор СТМ-30М-10ПБГс ИБЯЛ.413216.050-32 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по гексану, без цифр. индик. на БСП, t диапазон БД от +1 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10ПБс ИБЯЛ.413216.050-30 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП, t диапазон БД от +1 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10ПЦ ИБЯЛ.413216.050-15 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП, t диапазон БД от +1 до +50 °С, ~220 В или =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-10ПЦГ ИБЯЛ.413216.050-17 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по гексану, цифр. индикация на БСП, t диапазон БД от +1 до +50 °С, ~220 В или =24 В
• Сигнализатор-газоанализатор СТМ-30М-10ПЦс ИБЯЛ.413216.050-31 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по метану, цифр. индикация на БСП, t диапазон БД от +1 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-50ДБ ИБЯЛ.413216.050-50 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП и БД, t диапазон БД от -60 до +50 °С, =24 В, общепром.
• Сигнализатор-газоанализатор СТМ-30М-51ДБВ ИБЯЛ.413216.050-51 БСП для установки на DIN-рейку, диффузионный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП и БД, t ВД и БД от -60 до +50 °С
• Сигнализатор-газоанализатор СТМ-30М-53ПБВ ИБЯЛ.413216.050-53 БСП для установки на DIN-рейку, принудительный забор пробы, цифр. обработка сигн., поверка по метану, без цифр. индик. на БСП и БД, t ВД и БД от +1 до +50 °С

• Сигнализатор СТМ-30М (согласно исполнению)
• Комплект ЗИП
• Комплект монтажных частей
• Комплект документов

• вентиль точной регулировки
• индикатор расхода
• баллоны с ГС для градуировки и поверки сигнализаторов
• датчик (взамен отработавших свой ресурс)
• фильтр воздуха для сигнализаторов с принудительной подачей газовой смеси
• фильтр-поглотитель агрессивных веществ и каталитических ядов для сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ, -50ДБ, -51ДБВ
• фильтр для защиты от пыли
• блок реле с возможностью монтажа на DIN-рейку
• источник питания с возможностью монтажа на DIN-рейку
• модуль сбора данных
• кронштейн для крепления выносных датчиков;
