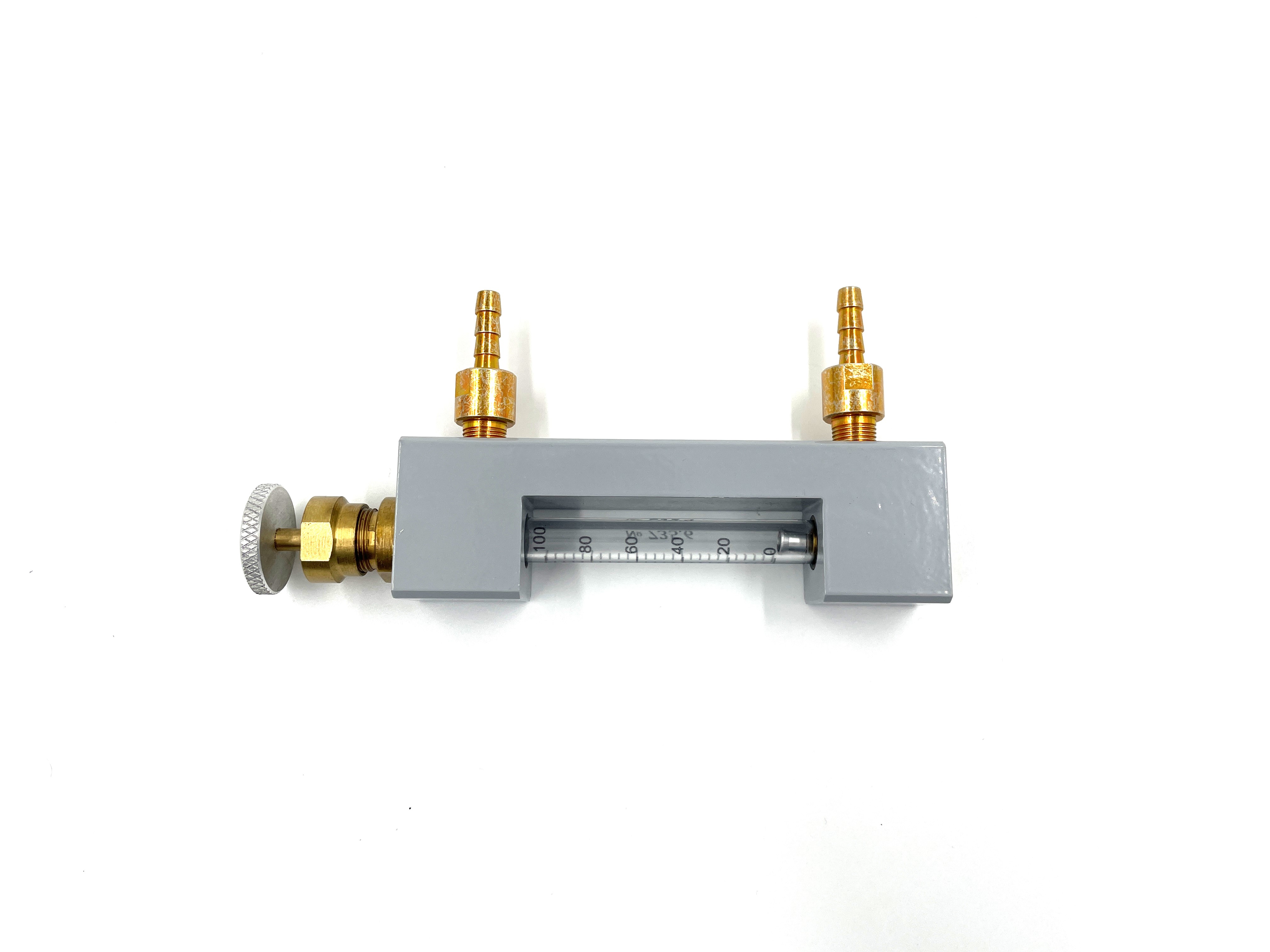

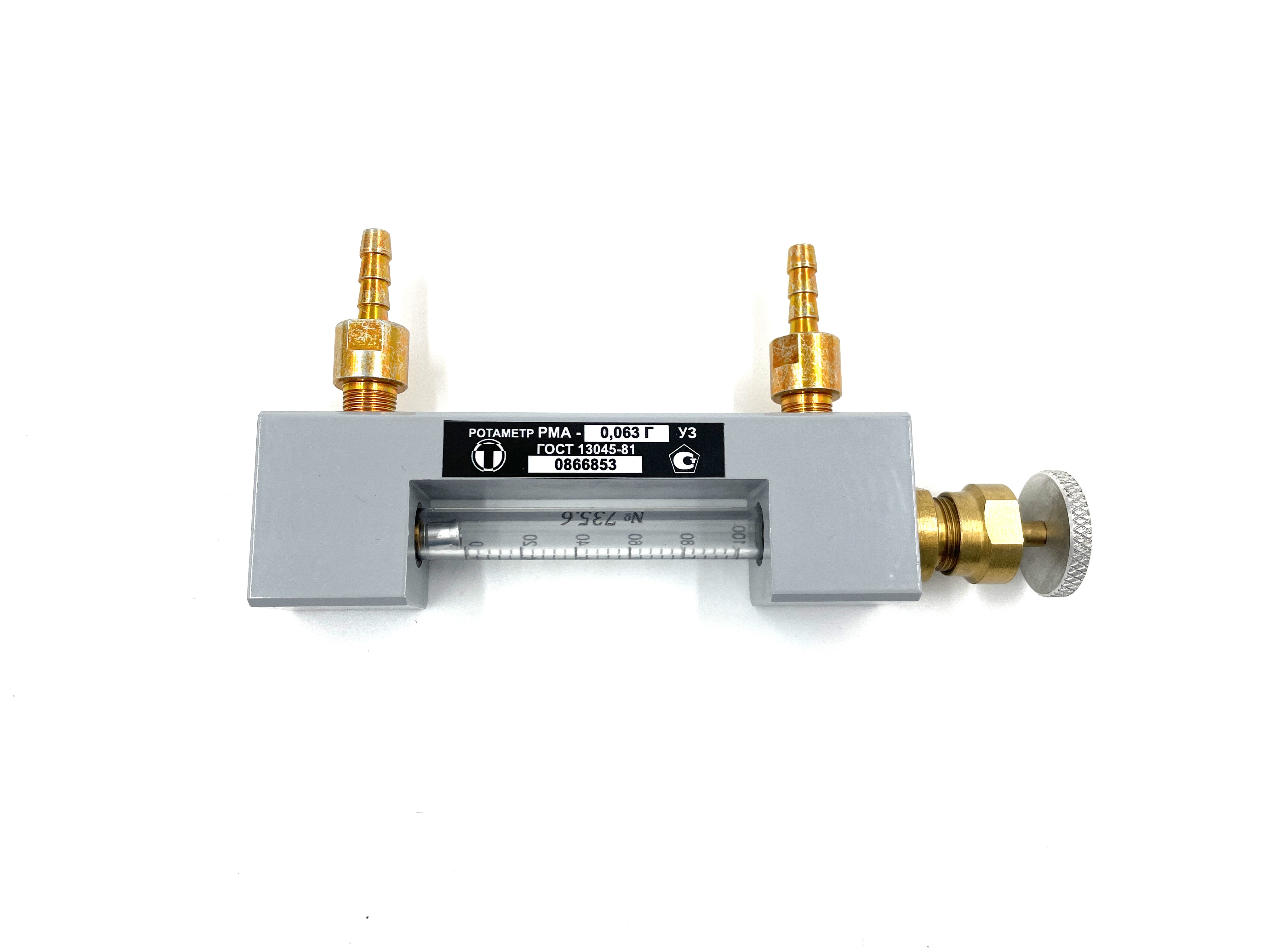

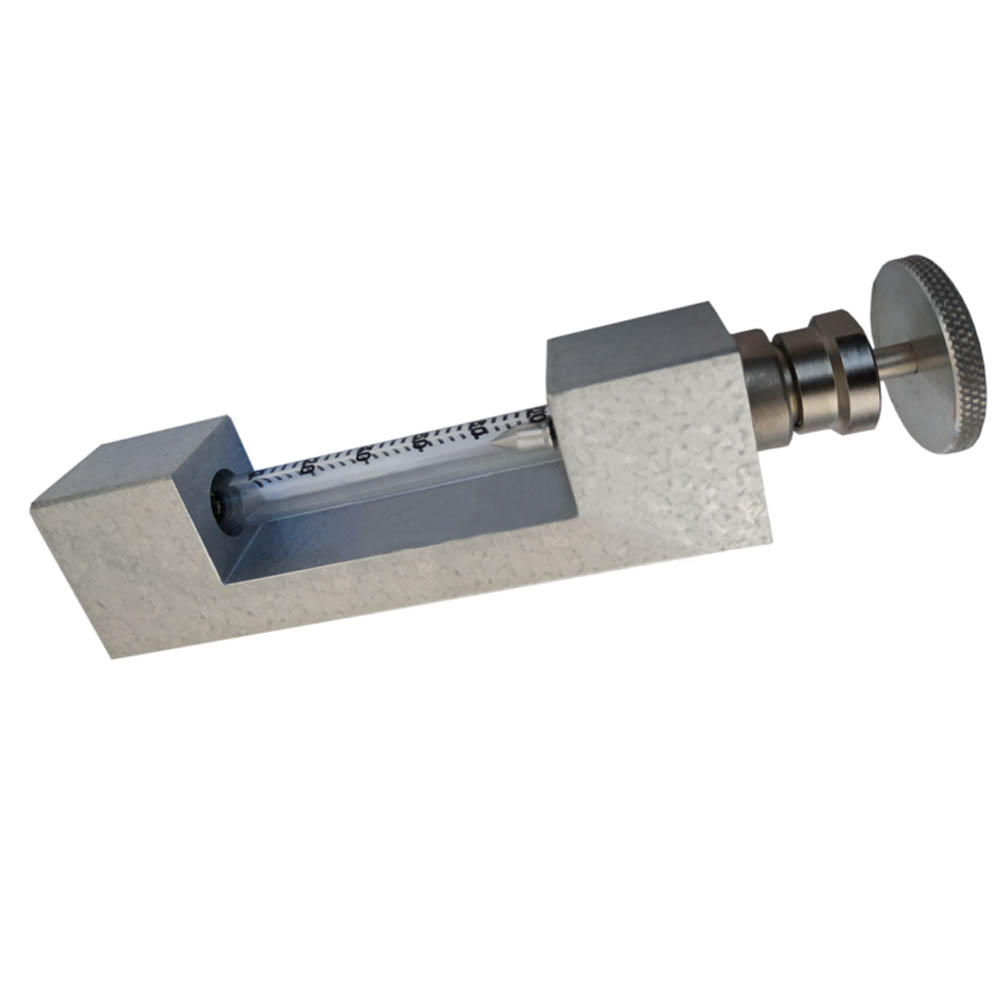

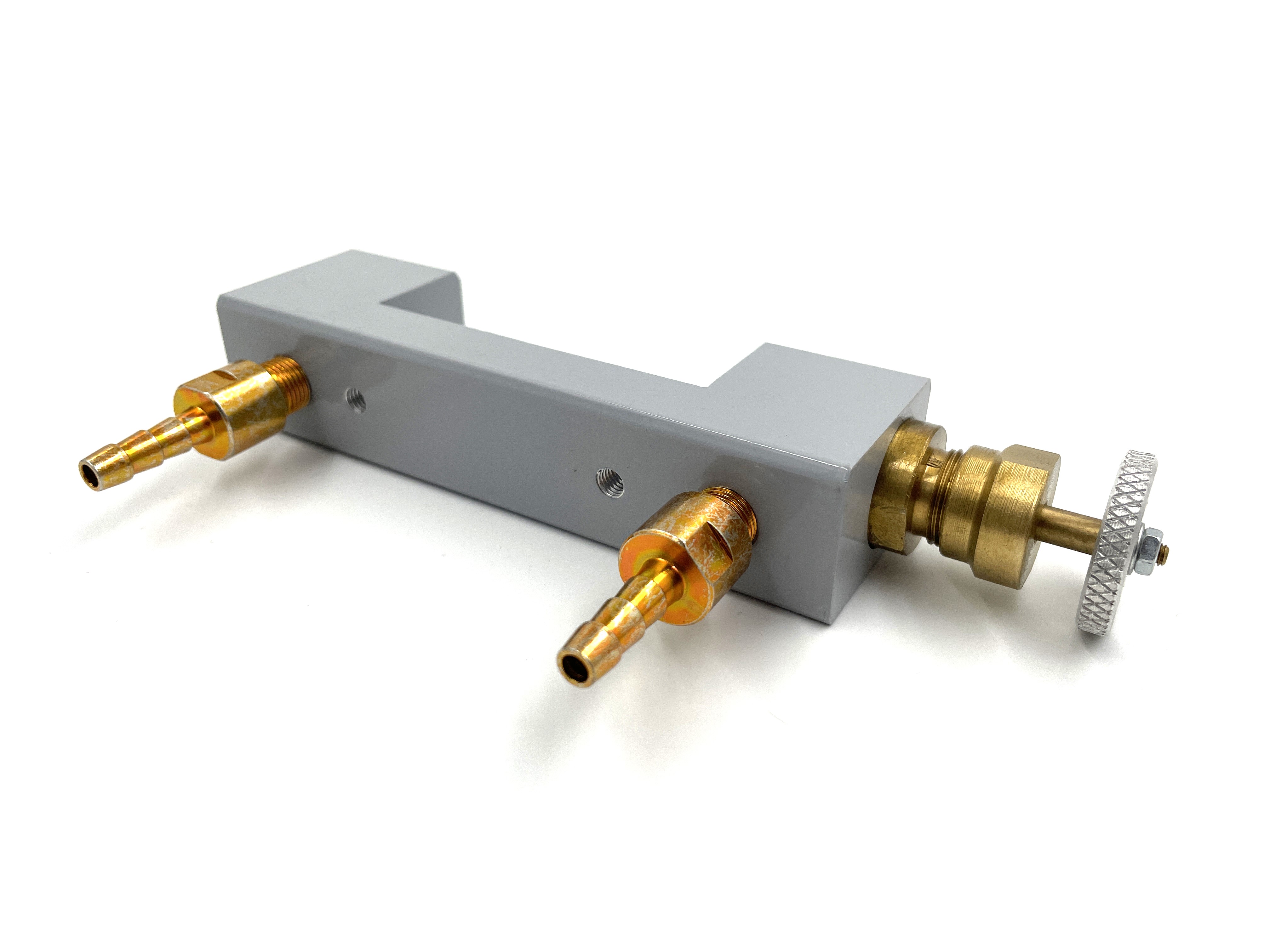

Ротаметр РМ-А-0,063 ГУЗ

Ротаметр РМ-А-0,063 ГУЗ предназначен для реализации методик выполнения измерений газоанализхатором ГАНК-4 необходимо осуществлять  измерения расхода плавноменяющихся однородных потоков чистых и слабозагрязненных газов с дисперсными включениями инородных частиц.

Технические характеристики Ротаметра РМ-А-0,063 ГУЗ

Материал деталей, соприкасающихся с измеряемой средой: Габаритные размеры, мм: 160х35х40
Масса, кг: не более 0.3
Верхний предел измерения по воздуху, м3/час: 0.063
Нижний предел измерения: не более 20% от верхнего фактического предела измерения
Диаметр условного прохода, мм: 3
Погрешность измерения, %: ±4,0 от верхнего предела измерения
Рабочее давление, кг*с/см2: 6
Температура измеряемой жидкости, °С: от +5 до +50
Температура окружающего воздуха, °С: от +5 до +50
Вид присоединения: резьбовое, с конической резьбой 1/8" ГОСТ 6214-81, резьба соответствует 1/8 FNPT

Ротаметр РМ-А-0,063 ГУЗ необходим для следующих МСИ:

Прописано в 20 МВИ (ФР.1.31.2009.06144; ФР. 1.31.2010.06966; ФР. 1.31.2010.06968; ФР.1.31.2010.08573; ФР. 1.31.2010.08574; ФР. 1.31.2010.08575; ФР. 1.31.2010.08576; ФР.1.31.2011.09649; ФР.1.31.2011.09650; ФР.1.31.2011.09651; ФР.1.31.2012.12313; ФР.1.31.2012.12432; ФР.1.31.2012.12433; ФР.1.31.2013.14152; ФР.1.31.2013.14153; ФР.1.31.2014.17137; ФР.1.31.2020.37246; ФР.1.31.2012.12312; ФР.1.31.2011.10429; ФР.1.31.2011.10428)

---

Для обладателей газоанализатора ГАНК-4 возникает необходимость в проведении процедуры контроля качества результатов измерений в соответствии с условиями применения методик измерений в лаборатории при использовании газоанализаторов, для построения контрольных карт Шухарта и проверки стабильности результатов измерений и оценки стандартного отклонения повторяемости или прецизионности.
Согласно раздела 4.1 Методики для выполнения данных процедур применяется дополнительное и вспомогательное оборудование:

- Ротаметр РМ-А-0,063 ГУЗ по ГОСТ 13045-81, верхний предел диапазона измерений 0,063 м3/ч, погрешность ±4,0 %;
- Термогигрометр Testo 622.
- Фильтр сорбционный ФС-1 из комплекта поставки прибора;
- Трубка из полиэтилена высокого давления (ПВД) длиной 3м и внутренним диаметром 5 мм;
- Пробоотборный пакет, объемом не менее 10 дм3, ПФП-10 в комплекте с насосом для отбора пробы НП-4, скорость накачивания воздуха: от 1 до 1,5 дм3/мин.
- Насос отбора проб НП-4
