Герда сг-22-тр соединитель герметичный на трубу
Описание
Герда сг-22-тр соединитель герметичный на трубу
Герметичный металлорукав ГЕРДА-МГ предназначен для предохранения и защиты кабеля, проводов, гибких шлангов и др., от химического и механического повреждения, воздействия влаги и солнечного излучения. Металлорукав ГЕРДА-МГ служит для открытой и скрытой прокладки внутри и вне помещений, каналах, туннелях, траншеях, может применяться во взрывоопасных зонах всех классов. Допускается использовать металлорукав для транспортировки порошкообразных и сыпучих веществ. Соединители ГЕРДА-СГ позволяют надежно закрепить металлорукав на электрооборудовании (соединительные коробки, трубы, оболочки аппаратов, кабельные лотки и т.д.) — одновременно создавая между ними цепь заземления, при этом обеспечивается степень защиты от внешних воздействий IP67 (полная защита от пыли, защита от воды — допускается кратковременное погружение на глубину до 1 м)
Конструкция металлорукава
Металлорукав изготавливается из стальной оцинкованной, либо нержавеющей ленты, поверх которой накладывается защитная полимерная оболочка (см. рисунок 1). Полимерная оболочка обеспечивает полную герметичность металлорукава, защищает от вредных воздействий окружающей среды и значительно увеличивает прочность металлорукава на разрыв. Материал изготовления полимерной оболочки указан в таблице 2.
Между витками стальной ленты для уплотнения уложена х/б нить. Металлорукав изготавливается в исполнениях:
Обладает максимальной стойкостью к истиранию — существенно для подземной прокладки. Стойкая к воздействию ультрафиолета и солнечного излучения. Отличная химическая стойкость ко многим кислотам и щелочам.
Между витками стальной ленты для уплотнения уложена х/б нить. Металлорукав изготавливается в исполнениях:
- «П» (повышенная прочность) — из более толстой металлической ленты и обладает большим усилием на разрыв;
- «ХЛ» (хладостойкое) — температура эксплуатации от -60°С;
- «ЭХЛ» (для экстремально холодного климата) — температура эксплуатации от минус 70°С;
- «Т» (теплостойкое) – металлорукав стойкий к воздействию повышенной температуры, эксплуатация до +200°С;
- «М» (маслобензостойкое) — оболочка стойкая к воздействию масла и бензина (испытания по ГОСТ IEC 60811-2-1-2011);
- «Х» — химическая стойкость к кислотам и щелочам;
- «ЗГ» (защита от грызунов) — оболочка повышенной твердости, стойкая к воздействию грызунов, муравьев и термитов.
Обладает максимальной стойкостью к истиранию — существенно для подземной прокладки. Стойкая к воздействию ультрафиолета и солнечного излучения. Отличная химическая стойкость ко многим кислотам и щелочам.

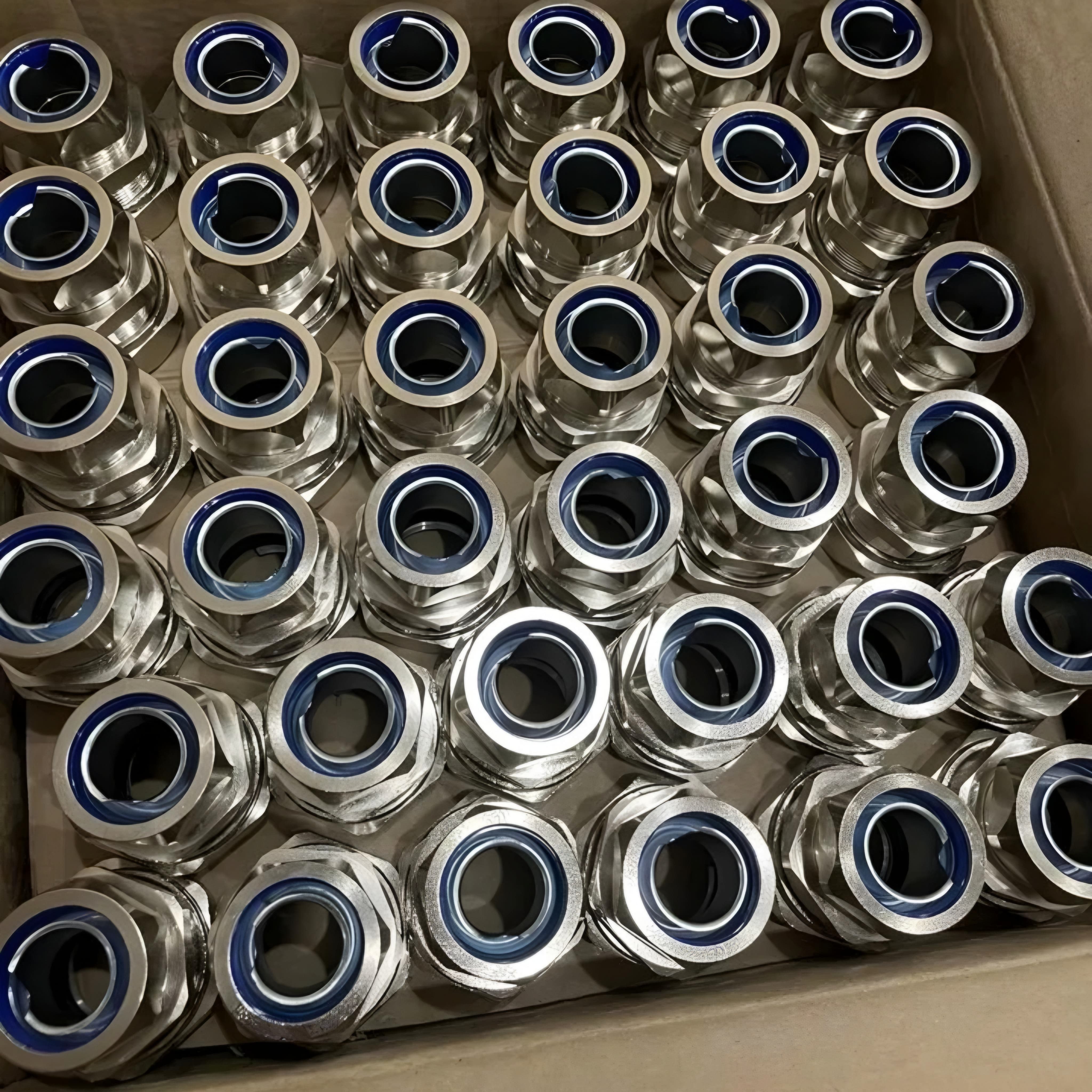

Конструкция соединителей
Соединители ГЕРДА-СГ изготавливаются из никелированной латуни. По способу присоединения к электрооборудованию соединители подразделяются на типы:
Наружная или внутренняя присоединительная резьба соединителей может быть метрической или конической дюймовой NPT

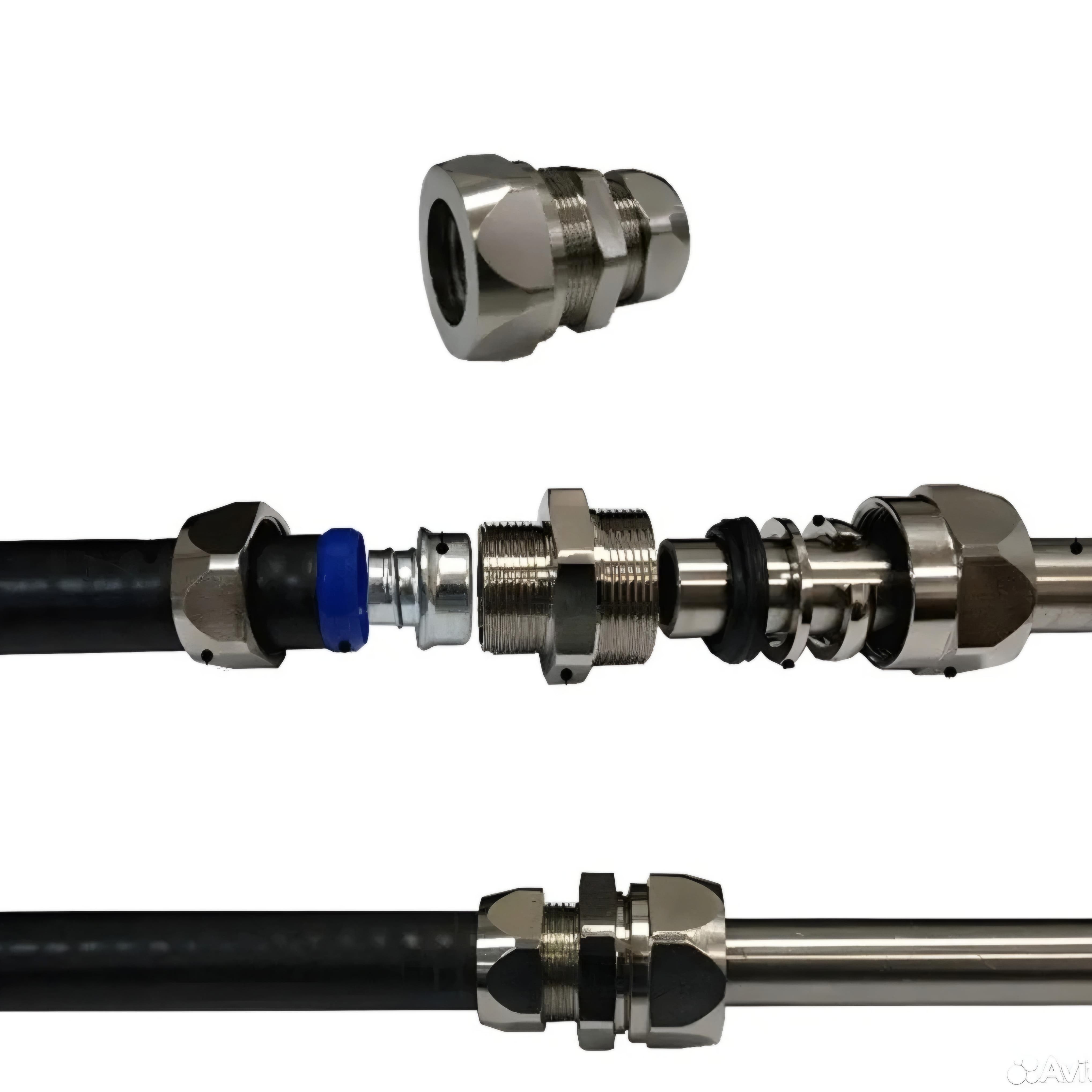

Устройство соединителя ГЕРДА-СГ с наружной резьбой «Н». Соединитель с внутренней резьбой «В» отличается резьбой основания
- «Н» — с наружной присоединительной резьбой.
- «В» — с внутренней присоединительной резьбой;
- «Тр» — на трубу. Нарезание резьбы на трубе не требуется.
Наружная или внутренняя присоединительная резьба соединителей может быть метрической или конической дюймовой NPT
Устройство соединителя ГЕРДА-СГ с наружной резьбой «Н». Соединитель с внутренней резьбой «В» отличается резьбой основания
Порядок монтажа соединителя
- надеть на герметичный металлорукав гайку соединителя и полимерное уплотнительное кольцо;
- вкрутить в металлорукав заземляющую втулку;
- основание соединителя (5) вкрутить в корпус электрооборудования;
- вручную закрутить гайку соединителя на основании соединителя, затем подтянуть ключом на 1-2 оборота. Момент затяжки не должен превышать величины 15Н∙м
