Шкаф автоматизации ЩГК-ГМ1 для газоанализатора ГАММА-100
Написать в MAX
Написать в Telegram
Характеристики
Типоразмер
—
500х50х500 мм
Наличие защиты
—
IP 67
Тип сборки
—
шкафной, с настенным монтажом и внешней клеммной коробкой для подключения
Температурный диапазон
—
+5 до +45 °C
Шкаф автоматизации ЩГК-ГМ1 для газоанализатора ГАММА-100
Описание

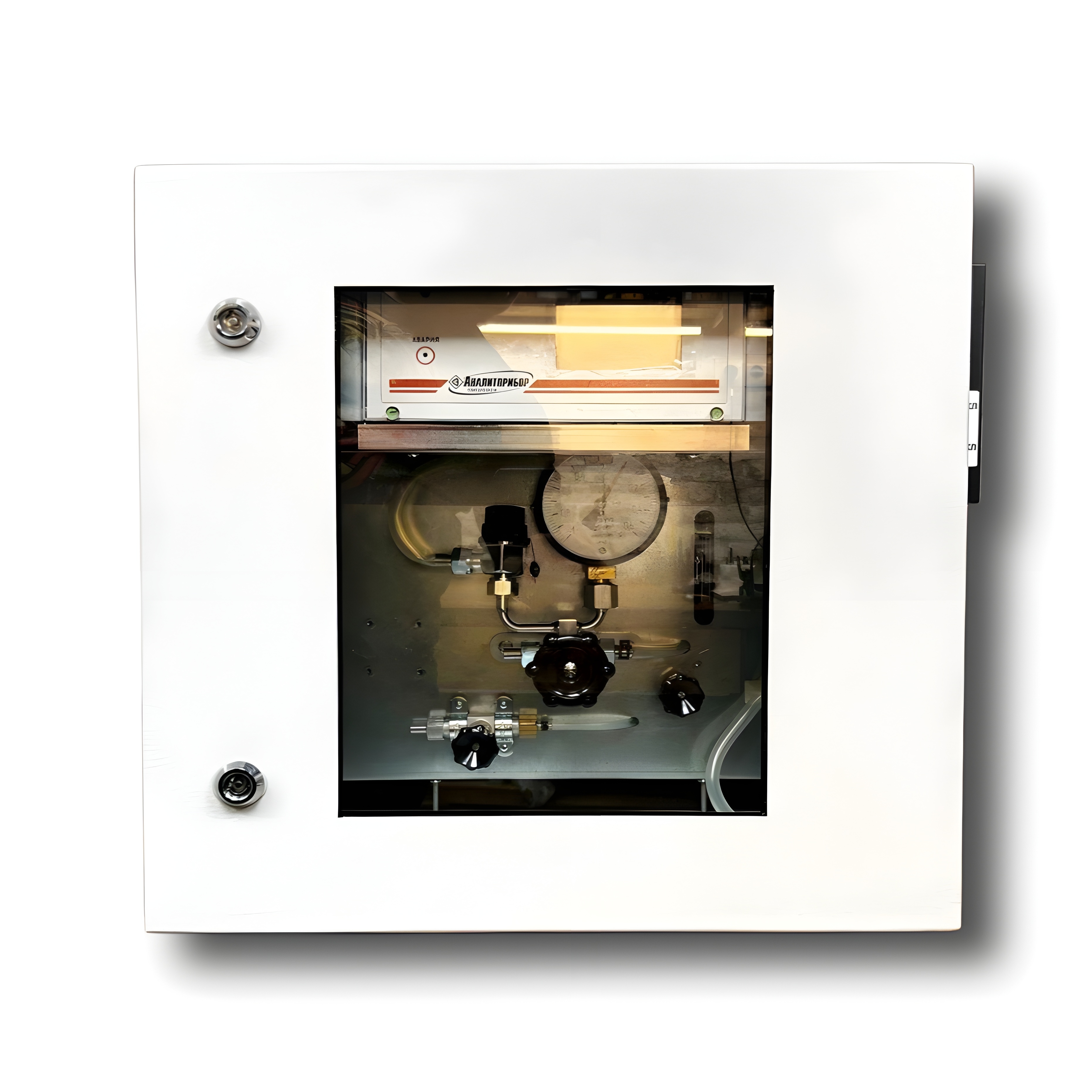

Щит газового контроля ЩГК-ГМ1 — это универсальное стационарное устройство на базе газоанализатора ГАММА-100, предназначенное для автоматического и непрерывного контроля концентрации водорода (H₂) в бинарных и газовых смесях, а также в воздухе. При превышении установленных порогов срабатывания система выдает сигналы тревоги, включает исполнительные устройства (вентиляция, сигнализация и др.) и передаёт данные на внешние системы.
Щит обеспечивает измерение, обработку и передачу сигналов в аналоговом и дискретном виде, а также формирует управляющие воздействия на оборудование по заданному алгоритму. Принудительный отбор пробы осуществляется за счёт избыточного давления либо внешнего побудителя расхода.
Технические характеристики
| Напряжение питания | 220 В AC |
| Степень защиты | IP67 |
| Толщина стенки корпуса | 1,5 мм |
| Габаритные размеры | 500 × 500 × 500 мм |
| Масса | 55 кг |
| Кабельные вводы | сальник MG-25 (Ø кабеля 13–18 мм) |
| Монтаж | настенный |
| Рабочая температура | от +5 до +45 °C |
| Влажность | до 80% при 35 °C (без конденсации) |
| Атмосферное давление | от 84 до 106,7 кПа |
| Категория помещений по СП 12.13130.2009 | Г |
| Категория по ПУЭ | П-III |
Функциональные особенности
- Автоматический контроль концентрации H2
- Аналоговые и дискретные выходы
- Работа по заданному алгоритму управления
- Подключение к системам сигнализации и вентиляции

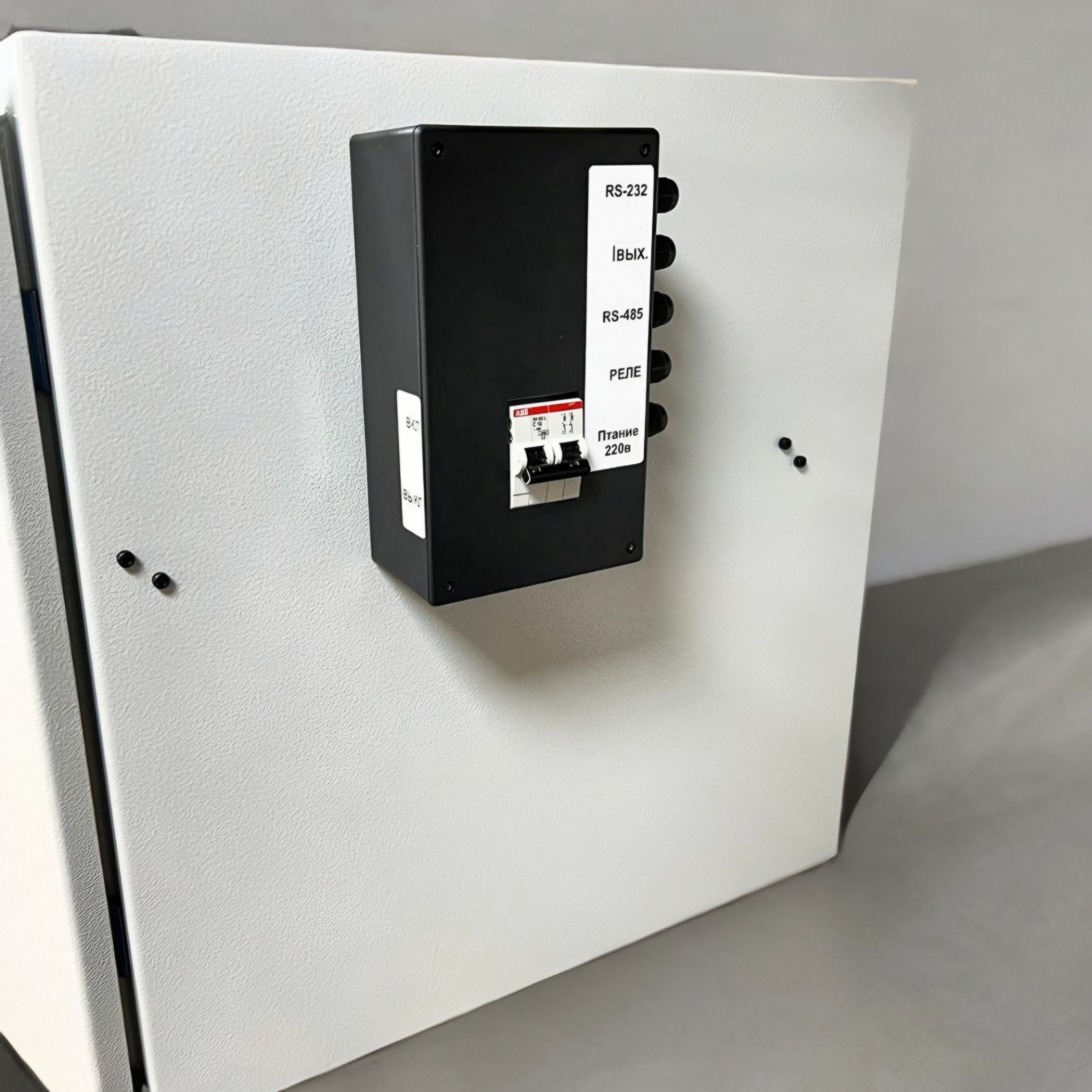

- Клеммная коробка с возможностью подключения RS-485, 4–20 мА, реле
- Устойчивый металлический корпус с порошковым покрытием
- Возможность установки в потенциально взрывоопасных зонах

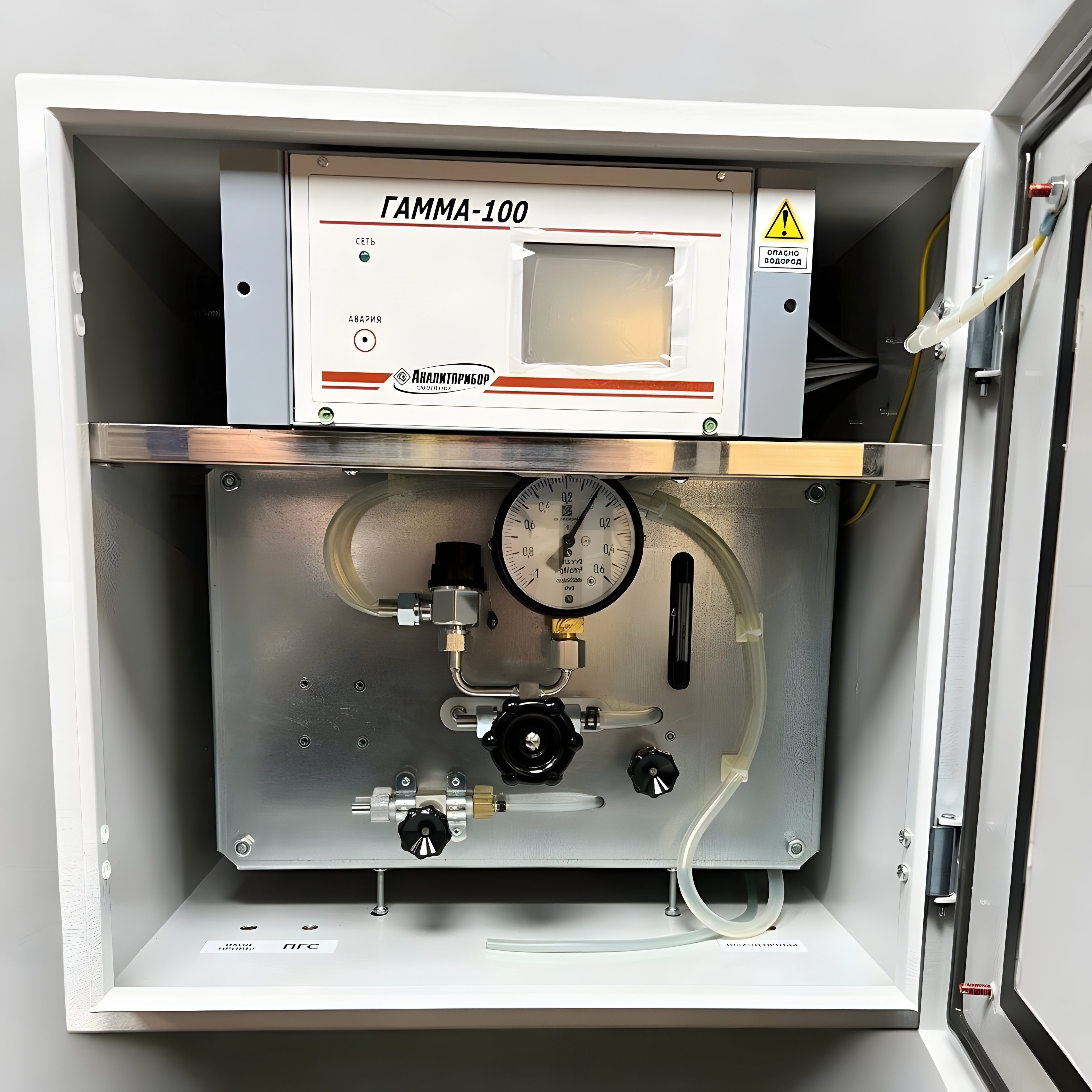

- Предусмотрена система отбора, фильтрации и выпуска пробы
Области применения
- Объекты с повышенными требованиями к контролю водорода
- Производственные помещения
- Лаборатории и исследовательские центры
- Газоопасные и потенциально взрывоопасные зоны
- Системы промышленной вентиляции и сигнализации
