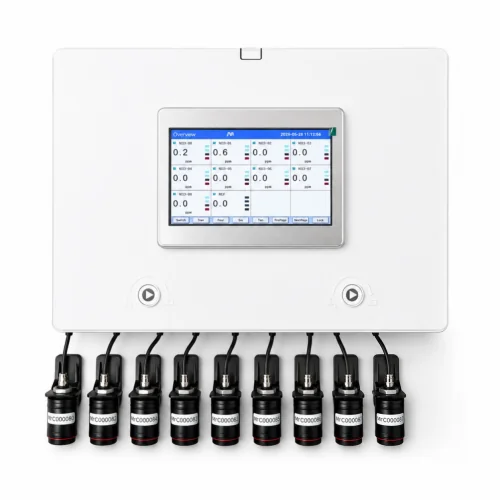

Щит газового контроля с логистическим контроллером
Написать в MAX
Написать в Telegram
Щит газового контроля с логистическим контроллером - это готовое промышленное решение для непрерывного мониторинга концентрации газов, архивирования данных и интеграции в системы автоматизации предприятия. Система обеспечивает одновременный контроль до 10 измерительных каналов, отображение данных в реальном времени, регистрацию аварийных событий и передачу информации в SCADA и АСУ ТП.
Щит газового контроля с логистическим контроллером
Описание
Щит газового контроля с логистическим контроллером - это готовое промышленное решение для непрерывного мониторинга концентрации газов, архивирования данных и интеграции в системы автоматизации предприятия. Система обеспечивает одновременный контроль до 10 измерительных каналов, отображение данных в реальном времени, регистрацию аварийных событий и передачу информации в SCADA и АСУ ТП.
Технические характеристики
|
Технические характеристики ПЛК |
|
| Экран | Сенсорный,TFT ЖК-дисплей высокого разрешения |
| Количество выходных каналов | До 10 каналов (универсальные аналоговые входы 4-20мА или цифровые RS-485) |
| Основной интерфейс связи | RS-485 (протокол Modbus-RTU, режим Master/Slave) |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 38400, 57600 бит/с |
| Аналоговые выходы (опция) | 4-20 мА, 0-10В, 0-20 мА (программируемые) |
| Дискретные выходы | Релейные выходы типа «сухой контакт» для сигнализации |
| Объем внутренней памяти | Энергонезависимая флэш-память, глубина архива до 10 лет |
| Внешние интерфейсы | Слот для SD-карты, USB-порт на передней/задней панели |
| Напряжение питания | ~100–240 В (50/60 Гц) или =24 В (в зависимости от модификации) |
| Потребляемая мощность | Не более 15 Вт |
| Рабочий диапазон температур | От 0°С до +50 °С |
| Относительная влажность | От 10% до 85% (без конденсации влаги) |
| Степень защиты корпуса | IP65 (по передней панели при монтаже в щит) |
| Технические и метрологические характеристики КИП-МГс |
|
| Количество выходных каналов | 2 |
| Цифровой интерфейс связи | RS-485 (протокол Modbus-RTU, режим Slave) |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 38400, 57600 бит/с |
| Аналоговый интерфейс связи | 4-20 мА, (программируемые) |
| Дискретные выходы (опционально) | Релейные выходы типа «сухой контакт» для сигнализации |
| Объем внутренней памяти | 32мб |
| Внешние интерфейсы | Аналоговой выход, цифровой выход |
| Напряжение питания | =12 В (в зависимости от модификации) |
| Потребляемая мощность | Не более 0,3 Вт |
| Рабочий диапазон температур | От -20 °С до +50 °С |
| Относительная влажность | От 10% до 85% (без конденсации влаги) |
| Степень защиты корпуса | IP65 |
| Технические характеристики ЩИТА |
|
| Материал | Ударопрочный пластик |
| Монтажная панель | Металлическая монтажная панель |
| Габариты | 500*350*190 мм |
| Степень защиты корпуса | IP65, IK10 (энергия удара 20 Дж, или падение гири массой 5 кг с высоты 40 см). |
| Стойкость к коррозии | Коррозионностойкий |
Фунциональные особенности
- Одновременный опрос до 10 каналов измерения.
- Отображение текущих концентраций газов в виде цифровых значений, графиков в реальном времени, гистограмм и свободных таблиц.
- Контроль достижения установленных порогов загазованности (ПДК, ДВК) с формированием сигналов тревоги (до 4 уровней сигнализации на каждый канал).
- Энергонезависимая запись результатов измерений и событий (тревог, отключений питания) во внутреннюю память с возможностью экспорта на внешние носители (USB-накопитель, SD-карту).
- Передача данных на верхний уровень (в АСУ ТП, SCADA) по интерфейсу RS-485 (Modbus-RTU) или посредством аналогового выхода (опционально).
