Инфракрасный сенсор КИП ИК/5/ CH4 0-100% предназначен для измерения Метана CH4 в диапазоне 0-100% НКПР
Инфракрасные сенсоры КИП обеспечивают высокоточное, стабильное измерение взрывоопасных газов, используя технологию NDIR - недисперсионного инфракрасного излучения - для точного обнаружения и количественного определения горючих газов в воздухе. Они оснащены специализированными фотодетекторами, которые реагируют на специфические волновые длины, испускаемые газом при его взаимодействии со светом. Сенсоры КИП идеально подходят для мониторинга утечек газа, экологического контроля и промышленной безопасности, обеспечивая высокую чувствительность и надежность в широком диапазоне условий эксплуатации. Имеют компактный размер - диаметр 20 мм и 5 контактов. Время отклика сенсора менее 20 секунд, надежен и прост в использовании. Инфракрасные сенсоры КИП являются оптимальной заменой сенсорам таких брендов как Dynament, SGX, Cubic, Winsen, Drager, Alphasense.
Преимущества:
-
Высокое разрешение
-
Широкий диапазон от 0 до 100% об.
-
Вывод линейных данных с температурной компенсацией
-
Цифровые и аналоговые выходы
-
Диапазон рабочих температур от -40℃ до 70℃
-
Долговременная, стабильная работа, не подвержен «отравлениям»
-
Не зависит от кислорода
-
Искробезопасный, взрывозащищенный
-
Определяют метан, углекислый газ, ацетилен, циклобутан и другие углеводороды
Модификации инфракрасных сенсоров КИП
|
Название сенсора |
Диапазон |
Измеряемый газ |
|
КИП ИК/5/CH4 0-5% об. |
0-5% об. |
Метан CH4 |
|
КИП ИК/5/CH4 0-100% об. |
0-100% об. | |
|
КИП ИК/5/CH4 0-100% НКПР |
0-100% НКПР | |
|
КИП ИК/5/C2H2 0-100% НКПР |
0-100% НКПР | Ацетилен C2H2 |
|
КИП ИК/5/C4H8 0-100% НКПР |
0-100% НКПР | Этилен C4H8 |
|
КИП ИК/5/C3H8 0-100% НКПР |
0-100% НКПР | Пропан C3H8 |
|
КИП ИК/5/C4H10 0-100% НКПР |
0-100% НКПР | Изобутан C4H10 |
| КИП ИК/5/CO2 0-5000 ppm | 0-5000 ppm |
Углекислый газ CO2 |
| КИП ИК/5/CO2 0-1% об. | 0-1% об. | |
| КИП ИК/5/CO2 0-2% об. | 0-2% об. | |
| КИП ИК/5/CO2 0-10% об. | 0-10% об. | |
| КИП ИК/5/CO2 0-20% об. | 0-20% об. | |
| КИП ИК/5/CO2 0-100% об. | 0-100% об. | |
|
КИП ИК/5/SF6 0-2000 ppm |
0-3000 ppm | Гексафторид серы SF6 |
Технические характеристики:
|
Диапазон |
100% LEL Метан CH4, изобутан C4H10, ацетилен C2H2, пропан C3H8 |
5-100%, об.доли по метану |
5000ppm CO2 |
1-100% об. CO2 |
|
|
Время отклика |
Т90 не более 20 секунд |
||||
|
Точность |
± 2 % нижнего предела взрываемости (≤50 % полной шкалы) ± 4 % нижнего предела взрываемости (≥ 50 % полной шкалы) |
± 0,06% об. (≤ 1% об.) ± 6% об. истинного значения (≥ 1% об.) |
± 6 (40+3% истинного значения) ppm |
± 0,1 % об. (≤ 1% об.) ± (0,05 +5% истинного значения (≥ 1% об.)
|
|
|
Разрешение |
1% нижнего предела взрываемости |
0,01% об. (≤ 10% об.) 0,1 % об. (≥ 10 % об.) |
1ppm |
0,01% об. (≤ 10% об.) 0,1 % об. (≥ 10 % об.)
|
|
Электрические параметры:
|
Входное напряжение |
3-5,5 VDC |
|
Рабочий ток |
Средний ток ≤70 mA 3 VDC
Максимальный ток ≤140 mA 3 VDC |
|
Время прогрева |
не более 3 минут |
|
Аналоговое выходное напряжение |
0,4-2 V |
|
Выход цифрового сигнала |
Вход/выход TTL-совместимый |

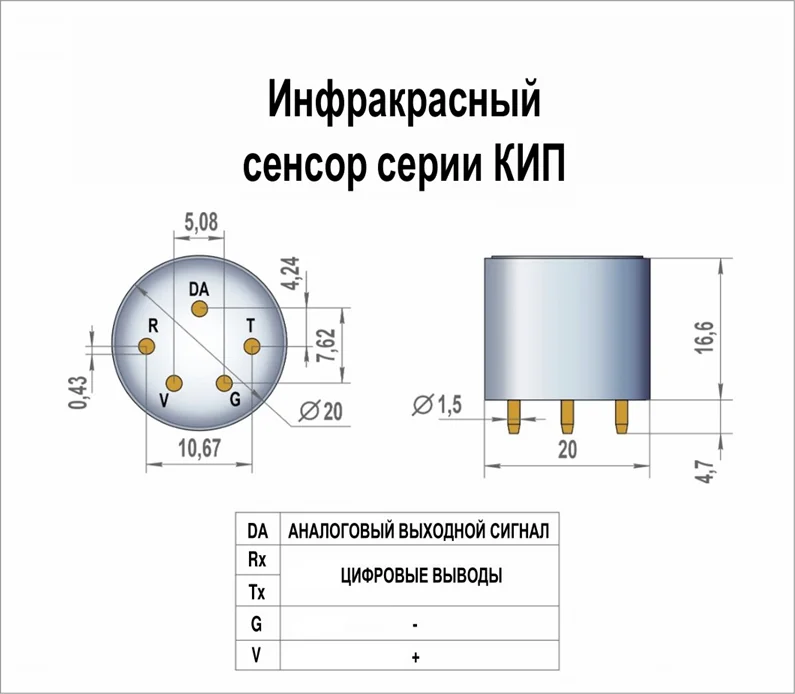

Габаритные размеры сенсора:
