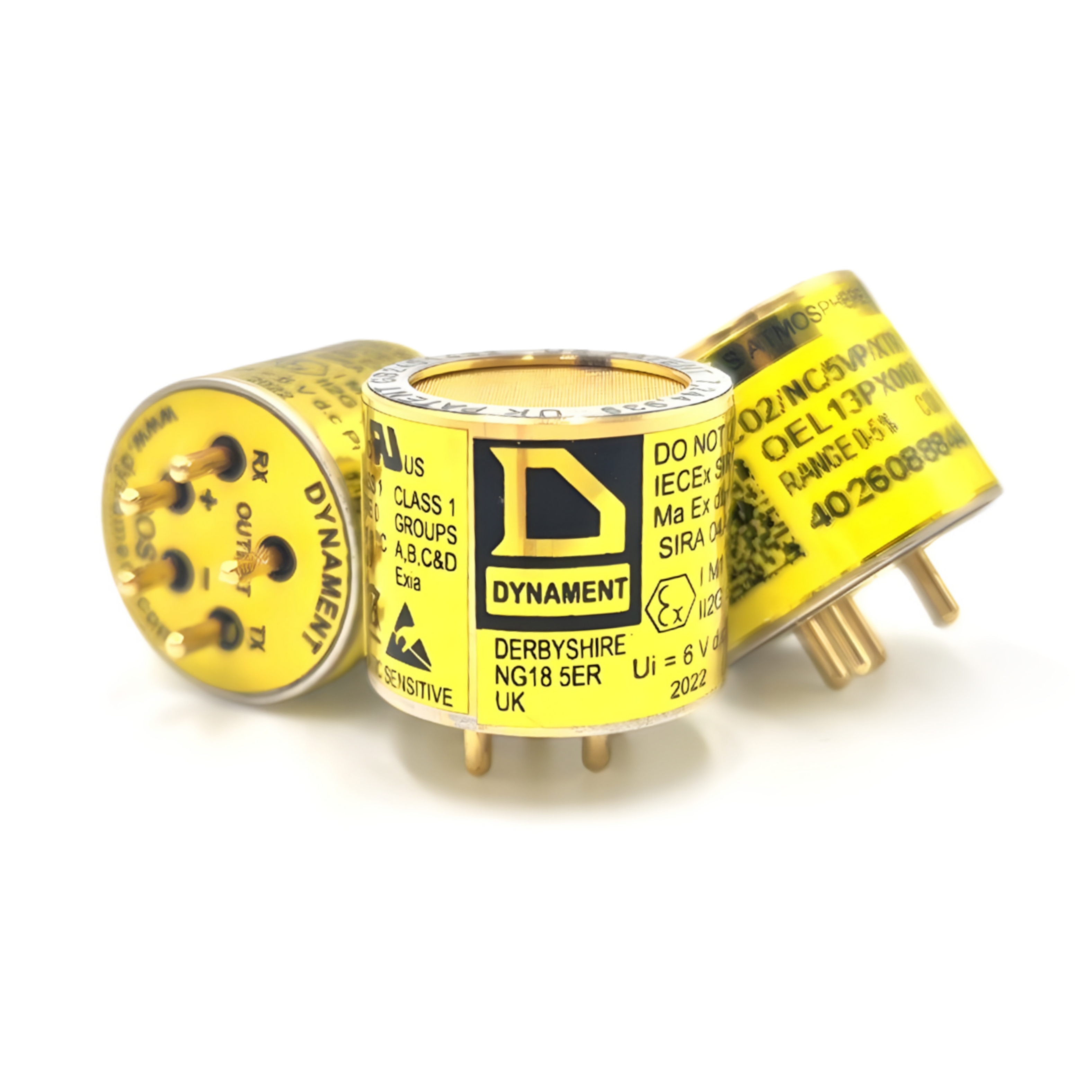

MSH-P/CO2/NC/5VP/XTR Dynament сенсор Углекислого газа CO2
Написать в MAX
Написать в Telegram
Обратите внимание на сенсоры КИП российского производства - полные и частичные аналоги популярных моделей Dymament, Alphasense, Mipex и других.
Подробнее
Характеристики
Время отклика t90
—
30 сек
Тип сенсора(ов)
—
оптический (инфракрасный)
Диапазон измерений
—
0-5%
Диапазон температур
—
от -20 до 50℃
Влажность
—
от 0 до 95%, без конденсации

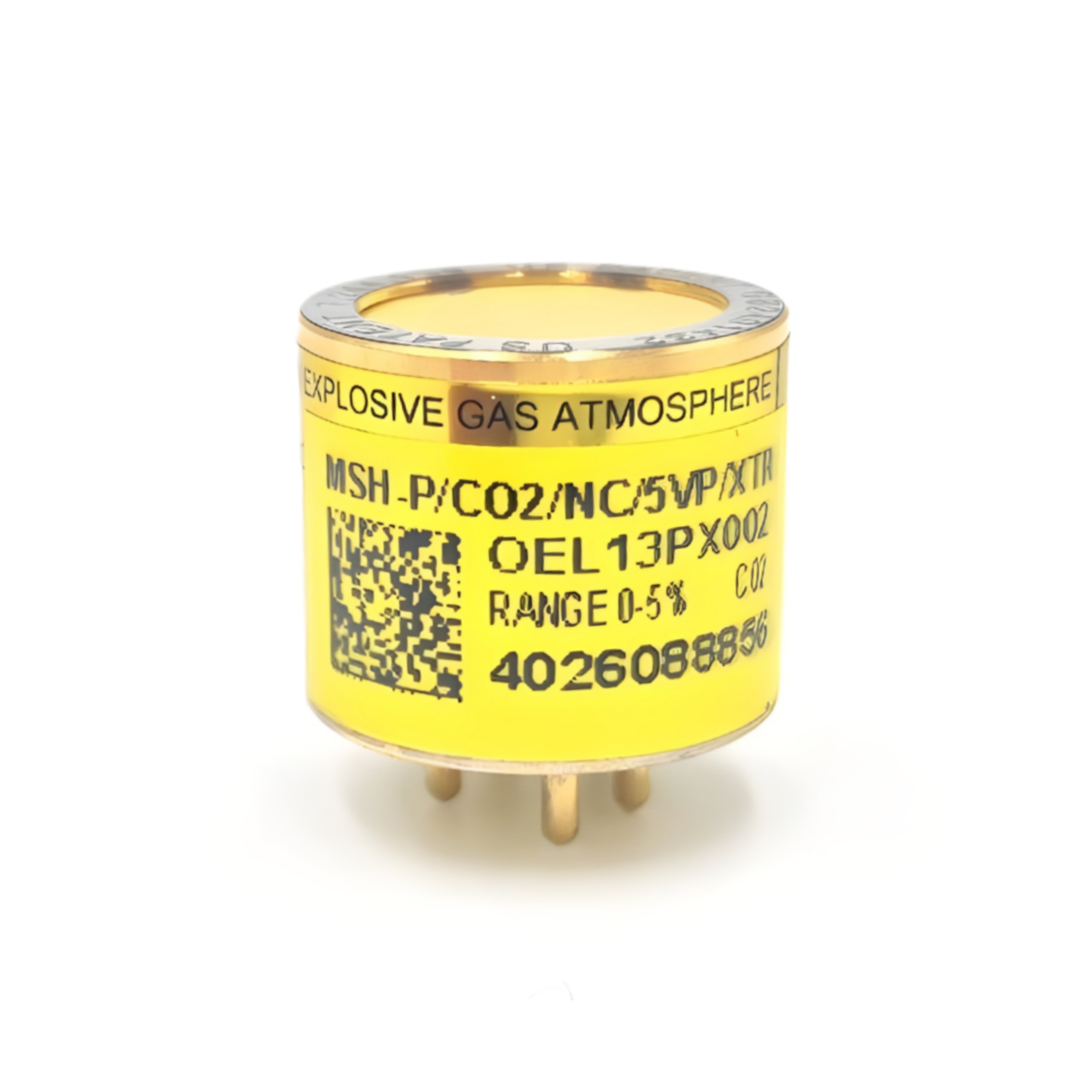

MSH-P/CO2/NC/5VP/XTR Dynament сенсор Углекислого газа CO2
Описание
Инфракрасный сенсор MSH-P/CO2/NC/5VP/XTR предназначен для измерения объёмной концентрации углекислого газа (CO₂) в диапазоне от 0 до 5 %. Сенсор основан на принципе нелинейно-дисперсионной инфракрасной спектроскопии (NDIR), что обеспечивает высокую точность и надёжность в различных промышленных и лабораторных условиях. Компактный форм-фактор, расширенный температурный диапазон и усиленная защита от электромагнитных помех делают этот сенсор подходящим для использования в сложных средах и интеграции в системы контроля газа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Диапазон измерения | 0–5 % объёмно (0–50 000 ppm) |
| Разрешение | 0,01 % объёмно / 100 ppm |
| Точность | ±5 % от измеренного значения при 1 бар и 20 °C |
| Линейность | ±10 % от измерения или ±2 % от полного шкала |
| Время прогрева | 45 секунд (по умолчанию) |
| Время отклика (T90) | <30 секунд |
| Рабочий температурный диапазон | −40 °C … +60 °C |
| Диапазон влажности | 0–95 % RH без конденсации |
| Напряжение питания | 3–5 В DC |
| Ток потребления | 75–85 мА |
| Выходные сигналы | Аналоговый (0,4–2 В), цифровой UART |
| Формат цифрового сигнала | 8 бит данных, 1 стоп-бит, без паритета, 2,8 В логический уровень |
| Стандартные скорости UART | 38 400, 19 200, 9600, 4800 бод |
| Калибровка | Ручная, через USB-конфигурацию или по протоколу |
| Защита EMC | Усиленная (XTR-исполнение) |
| Масса | 15 г |
| Гарантия | 5 лет |
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
- Сенсор чувствителен к резким температурным изменениям (не более 2 °C/мин) и скорости потока газа (до 600 см³/мин).
- Время нарастания питающего напряжения должно быть менее 50 мс.
- Допустимое напряжение питания — строго 3–5 В DC; превышение может повредить сенсор.
- При неисправностях аналоговый выход устанавливается в 0 В, цифровой — в –250 % от полного шкала.
- Конфигурация выходного сигнала (прямая или инверсная зависимость от концентрации) настраивается пользователем.
