УГЛЕВОДОРОДНОЕ ИНФРАКРАСНОЕ ИЗЛУЧЕНИЕ ВЫСОКОГО ДИАПАЗОНА, ДАТЧИК С ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИЕЙ, СЕРТИФИЦИРОВАННАЯ ВЕРСИЯ, ТИП MSH-HHC
Инфракрасные датчики Dynament работают по принципу NDIR для контроля присутствия целевого газа. Датчик содержит источник инфракрасного излучения с вольфрамовой нитью накала с длительным сроком службы, оптическую полость, в которую проникает газ, пироэлектрический инфракрасный детектор с двойной температурной компенсацией и встроенный термистор для контроля внутренней температуры. Инфракрасный источник MSH-HHC/F/I Dynament должен питаться извне от источника постоянного напряжения, включаемого с фиксированной частотой с рабочим циклом 50%. Двойной пироэлектрический детектор выдает два выходных сигнала в ответ на импульсное излучение, исходящее от источника:
• Активный сигнал, который уменьшается в присутствии целевого газа
• Опорный сигнал, который используется для контроля интенсивности источника
Оба сигнала состоят из смещенного напряжения постоянного тока (обычно 0,7В – 1,0 В) с небольшим наложенным ответным сигналом, чередующимся в соответствии с напряжением возбуждения источника. Переменный сигнал должен быть извлечен и усилен, чтобы получить измерение от пикового значения как для активного, так и для опорного сигнала. Отношение активного пика к эталонному к пиковые сигналы практически не зависят от изменений интенсивности источника с течением времени, и это соотношение уменьшается в присутствии целевого газа. Именно уменьшение этого коэффициента используется для определения целевой концентрации газа.
Особенности MSH-HHC/F/I Dynament
▪ % объема пропана, бутана, сжиженного газа▪ Отбор проб методом диффузии газа
▪ Стандартный размер датчика
▪ Элементы датчика с температурной компенсацией
▪ Быстрая реакция
▪ Широкий диапазон рабочих температур
▪ Сигнал внутренней температуры
▪ Низкая мощность

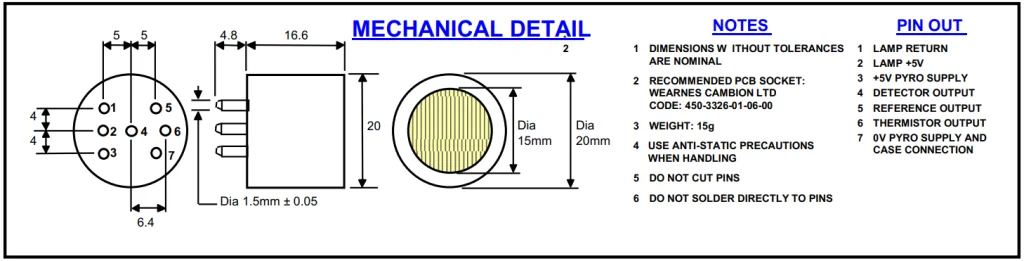

Габаритные размеры сенсора MSH-HHC/F/I Dynament
