Портативный многоканальный газоанализатор АНКАТ-64М3 для контроля опасных концентраций кислорода, токсичных и горючих газов в промышленных помещениях, при ремонте трубопроводов, нефтепроводов, на объектах речного и морского транспорта.
Характеристики
Способ отбора пробы
—
диффузионный
Степень защиты
—
IP 68

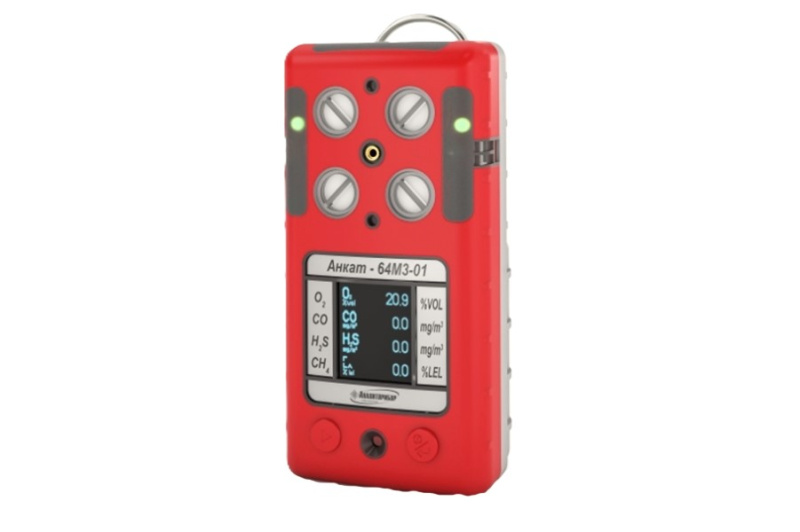

Газоанализатор АНКАТ-64М3
Описание
Портативный многоканальный газоанализатор АНКАТ-64М3 предназначен для контроля довзрывоопасных концентраций (ДВК) горючих газов, предельно допустимых концентраций (ПДК) токсичных газов, в том числе паров нефти, нефтепродуктов и других компонентов, а также необходимого содержания кислорода (О2) в воздухе рабочей зоны.
Определяет точный уровень загазованности помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, при производстве работ по ремонту магистральных трубопроводов, на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов и других помещениях, где по условиям эксплуатации возможен недостаток кислорода и наличие горючих и токсичных газов, представляющих угрозу здоровью или опасность взрыва. Различные модификации прибора позволяют контролировать одновременно от 1 до 5 веществ (при установке одной сдвоенной химической ячейки). Технические параметры и класс врывозащиты полностью соответствуют требованиям безопасности для сотрудника в потенциально опасных условиях.
Интуитивно простое управление в меню с широким функционалом. Корпус газоанализатора изготовлен из ударопрочного поликарбоната.
Преимущества
- Допущен к применению в Российской Федерации и включен в Государственный реестр средств измерений № 73186-18, поставляется с первичной поверкой.
- Газоанализаторы, изготовленные в соответствии с требованиями Правил РМРС и Правил РКО соответствуют требованиям правил Российского Морского Регистра Судоходства и имеют свидетельство о типовом одобрении; - соответствуют требованиям Технического регламента о безопасности объектов внутреннего водного транспорта и имеют свидетельство об одобрении типа. Необходимость изготовления газоанализаторов под техническим наблюдением РМРС и РКО должна оговариваться при заказе.
- Способ отбора пробы – диффузионный или принудительный за счет внешнего побудителя расхода или меха резинового.
- Три вида сигнализации при достижении установленных порогов: световая, звуковая и ощутимая вибрация.
- Сигнализация неподвижности газоанализатора (только для газоанализаторов с индексом «Р»).
- ЖК-дисплей с отображением даты, времени, уровня заряда батареи, измеряемых компонентов и текущих показаний по каждому каналу.
- Энергонезависимая память архива записи значений и обмен данными с внешними устройствами по цифровому каналу связи с помощью USB- интерфейса или беспроводной связи по цифровому каналу (стандарт IEEE 802.15.4 (ZigBee)) с возможностью удаленного управления от внешнего устройства.
- Модификации с условным обозначением «УР» относятся к средствам радиосвязи малого радиуса действия
- Сервисная программа с функциями считывания, сортировки, вывода на печать и отображения на ПК измеренных значений с привязкой ко времени в графическом и табличном виде (доп. опция по заказу)
- Время непрерывной работы газоанализаторов от 16 до 72 часов (зависит от выбранной модификации).
- Маркировка взрывозащиты: 0ExiaIICT4GaX, 1ExibIICT4GbX, 1ExibdIICT4GbX (в зависимости от модификации)
- Пылевлагозащита: IP68
- Условия эксплуатации: температура от -40 до +50 °С; атмосферное давление от 84 до 106,7 кПа: относительная влажность от 30 до 95%
- Размеры: 31×61×120 мм
- Масса: 220 г
Варианты модификаций
|
Наименование |
Маркировка взрывозащиты |
Возможность установки датчиков |
|||
| Газоанализатор АНКАТ-64М3-01** | 1ExdbibIICT4GbX | ТХД* | О2 | СО | H2S |
| Газоанализатор АНКАТ-64М3-02 | 1ExdbibIICT4GbX | ТХД* | О2 | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3-03 | 1ExdbibIICT4GbX | ТХД* | ЭХД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3-04 | 0ExiaIICT4GaX / 1ExibIICT4GbX | О2 | ЭХД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3-05 | 0ExiaIICT4GaX / 1ExibIICT4GbX | ЭХД | ЭХД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-20 | 0ExiaIICT4GaX | ИКД | ЭХД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-22 | 0ExiaIICT4GaX | ИКД | ИКД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-24 | 1ExdibIICT4GbX | ИКД | ТХД* | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-25 | 1ExdibIICT4GbX | ИКД | ТХД* | CO / H2S*** | ЭХД |
| Газоанализатор АНКАТ-64М3.2-26 | 0ExiaIICT4GaX | ИКД | ФИД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-28 | 0ExiaIICT4GaX | ИКД | ФИД | CO / H2S*** | ЭХД |
| Газоанализатор АНКАТ-64М3.2-30 | 1ExibIICT4GbX | ФИД | ЭХД | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-31 | 1ExdibIICT4GbX | ФИД | ТХД* | ЭХД | ЭХД |
| Газоанализатор АНКАТ-64М3.2-32 | 1ExdibIICT4GbX | ФИД | ТХД* | CO / H2S*** | ЭХД |
| Газоанализатор АНКАТ-64М3.2-33 | 1ExdibIICT4GbX | ТХД* | ЭХД | CO / H2S*** | ЭХД |
| Газоанализатор АНКАТ-64М3.2-34 | 0ExiaIICT4GaX | ТХД* | ЭХД | CO / H2S*** | ЭХД |
* – поверочный компонент по измерительному каналу ТХ – метан (СН4). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С3Н8), гексан (С6Н14) или водород (Н2) должна оговариваться при заказе (поверочный компонент водород Н2 применим только к модификациям газоанализатора АНКАТ-64М3.2);
** – газоанализаторы модификаций АНКАТ-64М3-01/-01-У/-01-УР по измерительному каналу О2 изготавливаются только с диапазоном измерения от 0 до 30 об. д., %, по измерительному каналу СО – только с диапазоном измерения от 0 до 200 мг/м3, по измерительному каналу H S – только с диапазоном измерения от 0 до 40 мг/м3;
*** – двухканальный ЭХД, одновременный контроль оксида углерода (СО) и сероводорода (H2S) со следующими диапазонами измерений СО/H S (0–500)/(0–100), (0–200)/(0–40), (0–200)/(0–20) мг/м3.
Газоанализаторы изготавливаются в трех конструктивных исполнениях:
- Базовая модификация (пример обозначения АНКАТ–64М3–01);
- «У» – наличие аккумуляторной батареи увеличенной емкости (пример обозначения АНКАТ–64М3–01–У);
- «УР» – наличие радиоканала и датчика движения (пример обозначения АНКАТ–64М3–01–УР).
Комплект поставки
- Газоанализатор АНКАТ-64М3 1 шт.
- Зарядное устройство 1 шт.
- Ведомость эксплуатационных документов 1 шт.
- Руководство по эксплуатации 1 шт.
- Методика поверки 1 шт.
- Ведомость ЗИП 1 шт.
- Адаптер ИБЯЛ.418319.057 1 шт.
- Кабель USB в упаковке ИБЯЛ.413955.013 1 шт.
- Ключ шестигранный изогнутый 2 мм 1 шт.
- Маска для ПГС ИБЯЛ.305131.058 1 шт.
- Трубка ПВХ 4х1,5 – 1,5 м 1 шт.
- Трубка Ф-4Д 4,0х0,6 – 1,5 м 1 шт.
- Устройство зарядное в упаковке ИБЯЛ.413955.037 1 шт.
- Винт ISO 7380-2 М3х4-А2 2 шт.
По дополнительному заказу:
- Блок аккумуляторный 1 шт.
- Вентиль точной регулировки ИБЯЛ.306577.002 1 шт.
- Генератор ГДП-102 ИБЯЛ.306577.002 1 шт.
- Источник микропотока H2S «ИМ03-М-А2» ИБЯЛ.413142.002 1 шт.
- Источник микропотока H2S «ИМ03-М-А2» ИБЯЛ.418319.013-03 1 шт.
- Источник микропотока SO2 «ИМ05-М-А2» ИБЯЛ.418319.013-05 1 шт.
- Источник микропотока NO2 «ИМ01-O-Г2» ИБЯЛ.418319.013-01 1 шт.
- Источник микропотока Cl2 «ИМ09-М-А2» ИБЯЛ.418319.013-09 1 шт.
- Маска для пробы ИБЯЛ.305131.059 1 шт.
- Мех резиновый ИБЯЛ.302646.001 1 шт.
- Стабилизатор расхода ИБЯЛ.418314.047 1 шт.
- Пробозаборник ИБЯЛ.418311.033 (для отбора пробы из труднодоступных мест) 1 шт.
- Пробозаборник ИБЯЛ.418311.050 (для отбора пробы из колодцев и других мест, где присутствует вода) 1 шт.
- Клапан ИБЯЛ.306577.013 1 шт.
- Фильтр ИБЯЛ.418312.051-01 1 шт.
- Носитель с программным обеспечением ИБЯЛ.431212.049 1 шт.
- Индикатор расхода ИБЯЛ.418622.003-05 1 шт.
- Баллоны с ГСО-ПГС
