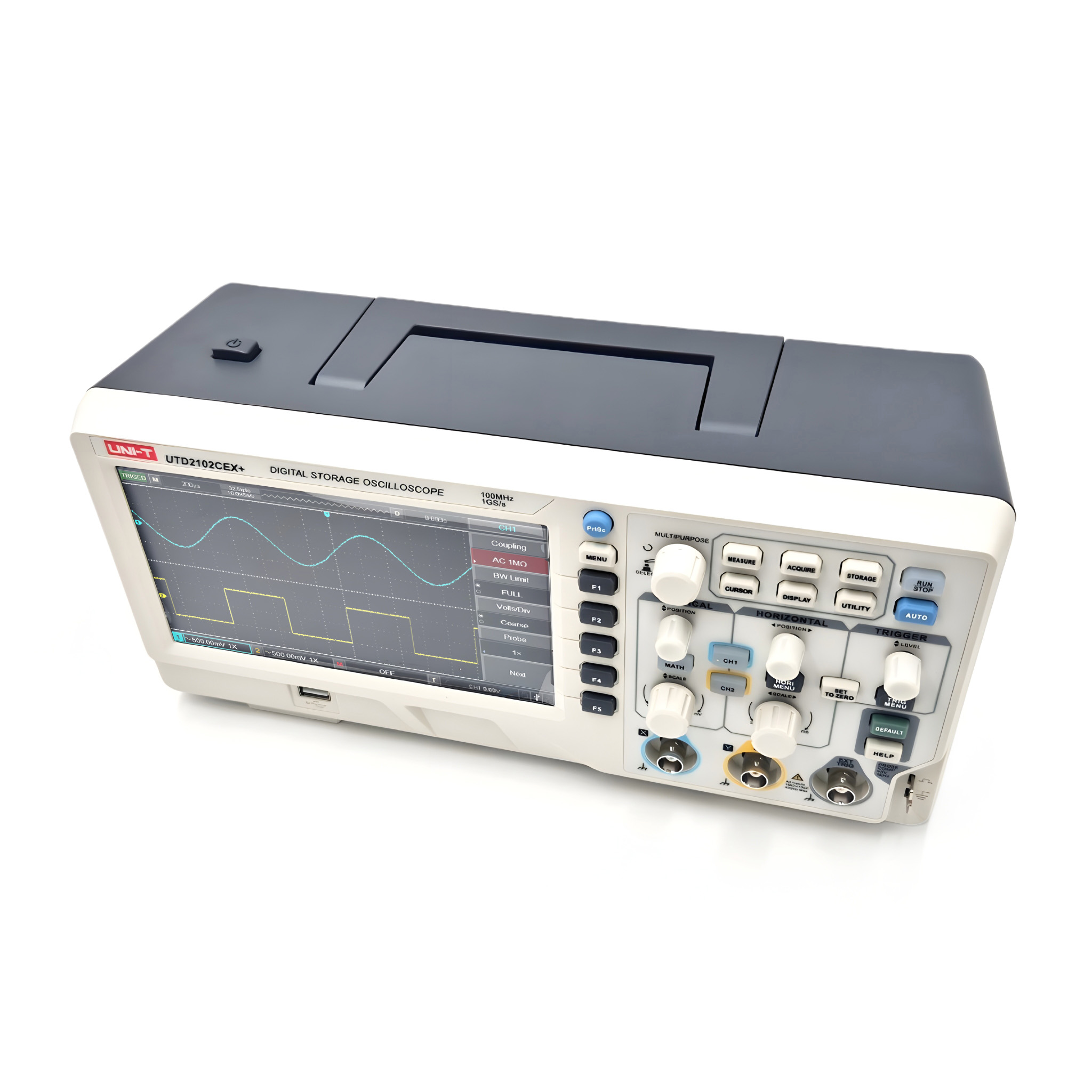

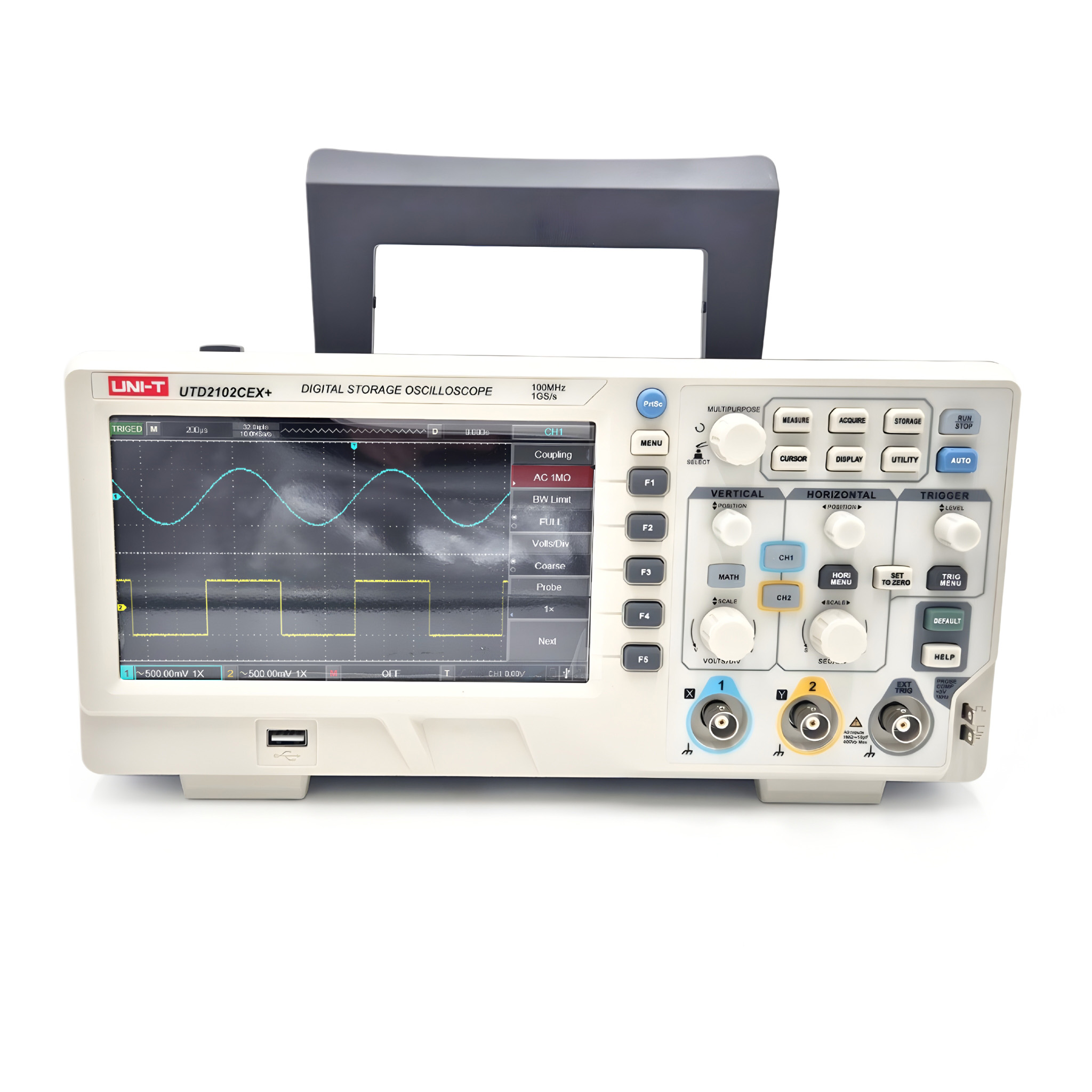

Цифровой осциллограф от бренда UNI-T предназначен для диагностики электронных схем на производстве.
| Параметр | UTD2102CEX+ |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Скорость выборки | 1 ГВыб./с (1 GSa/s) |
| Глубина памяти | 64 тыс. точек (64kpts) |
| Скорость захвата формы сигнала | 5000 форм/с |
| Время нарастания | <3.5 нс |
| Шкала по вертикали (В/дел) | От 1 мВ/дел до 20 В/дел |
| Разрешение по вертикали | 8 бит |
| Шкала по времени (с/дел) | От 2 нс/дел до 50 с/дел |
| Отклонение от центра экрана | ±8 делений |
| Входное сопротивление | 1 МОм ±2%, 18 ±3 пФ |
| Тип входного соединения | DC, AC, GND |
| Счётчик частоты | Есть |
| Типы триггера | Фронт, импульс, чередующийся, наклон, видео |
| Точность синхронизации | ≤ ± (50 + 2 × срок службы) ppm |
| Автоматические измерения | 34 параметра (амплитуда, период, частота, фаза и др.) |
| Отображение измерений | До 5 одновременно |
| Математические функции | +, −, ×, ÷, БПФ (FFT) |
| Методы хранения | Настройки, формы, изображения (bitmap) |

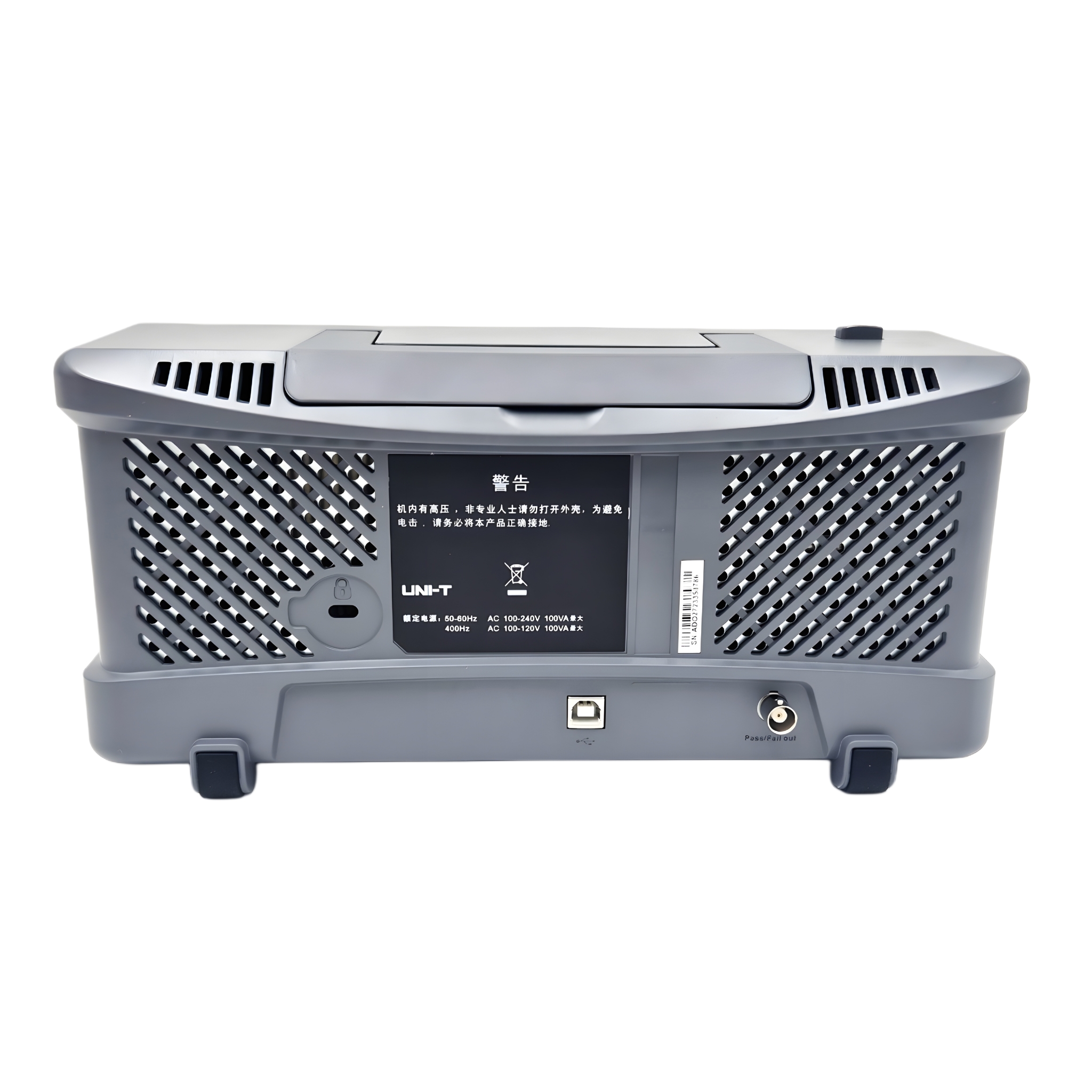

| Интерфейсы | USB Host, USB Device, Pass/Fail |
| Экран | 7" TFT LCD, 800×480 |
| Цвет корпуса | Белый/серый |
| Габариты (Ш×В×Г) | 306×138×124 мм |
| Вес | 2.5 кг |
| Электропитание | 100–240 В, 45–440 Гц |
| Комплектация | Кабель питания, USB-кабель UT-D14, пассивные щупы UT-P04 x2 (1×/10×, 100 МГц) |
| Упаковка | 2 прибора в коробке, 450×420×280 мм, вес — 7.5 кг |
-
Расширенный диапазон отображения
-
Область отображения составляет 8 делений по вертикали × 16 по горизонтали, что обеспечивает более удобный визуальный контроль сигнала.
-
-
Улучшенная функция AUTOSET
-
Новая стратегия AUTOSET помогает быстро настраивать осциллограф под сложные сценарии измерений.
-
-
Поддержка многочастотного прямоугольного сигнала
-
Возможность вывода прямоугольной волны на частотах 10 Гц, 100 Гц, 1 кГц, 10 кГц.
-
-
Многоязычный интерфейс
-
Поддержка 9 языков позволяет использовать прибор пользователям из разных стран.
-
-
Широкие возможности автоматических измерений
-
Поддержка 34 типов автоматических измерений (амплитуда, частота, фаза и др.).
-
-
Функция записи формы сигнала
-
Возможность записи до 1000 форм сигналов с последующим воспроизведением и анализом.
-
