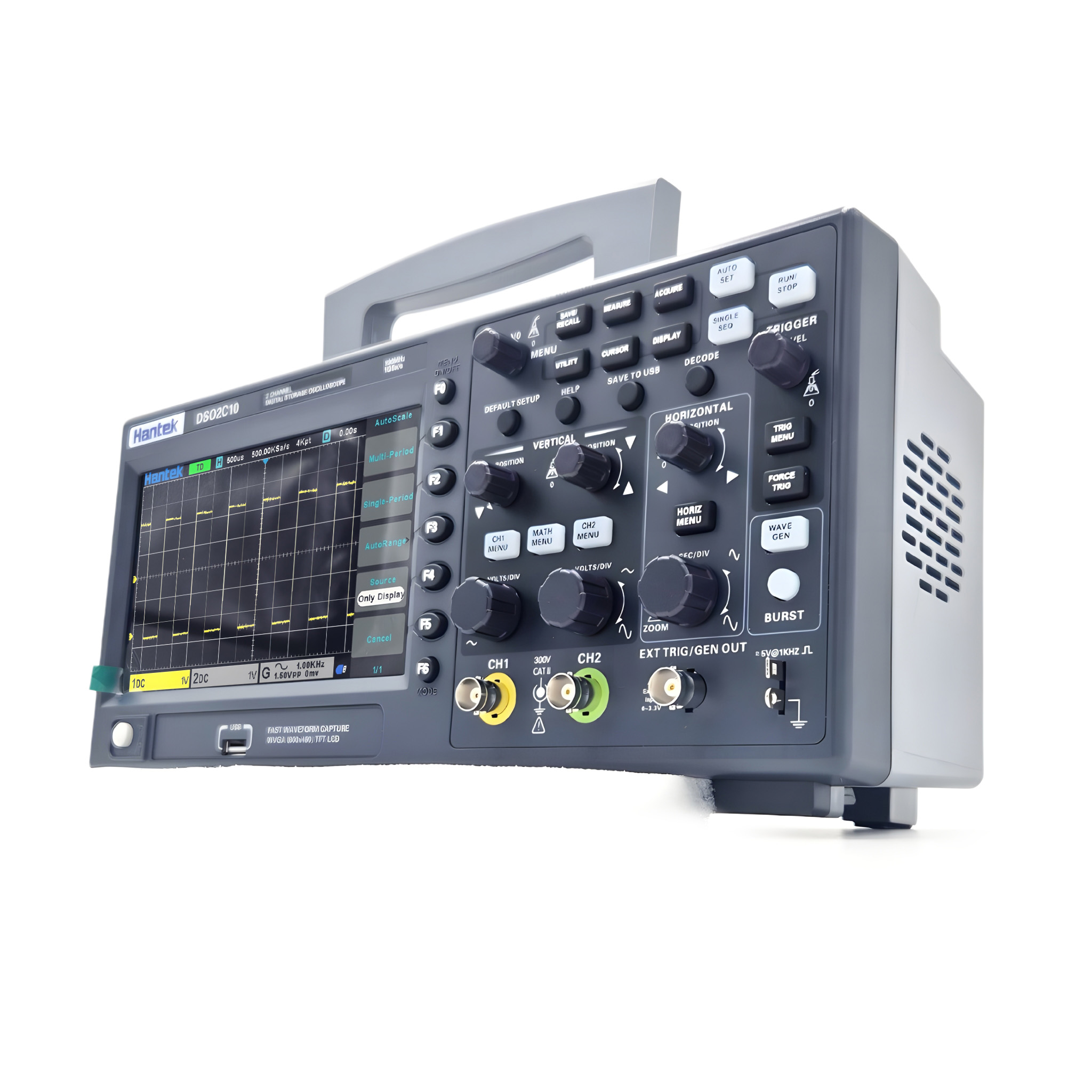

Цифровой осциллограф Hantek DSO2C10
Написать в WhatsApp
Написать в Telegram
Цифровой осциллограф Hantek DSO2C10 — это универсальный двухканальный прибор с полосой пропускания 100 МГц и частотой дискретизации до 1 Гвыб/с
Характеристики
Назначение
—
диагностика электронных схем
Диапазон температур
—
от 0 до +50 °C
Вес
—
1,9 кг
Габаритные размеры
—
318 × 110 × 150 мм
Влажность
—
≤90% при температуре ≤40 °C; ≤60% при температуре 41–50 °C
Питание
—
100–240 В AC (±10%), 45–440 Гц, CAT II
Цифровой осциллограф Hantek DSO2C10
Описание
Цифровой осциллограф Hantek DSO2C10 — это универсальный двухканальный прибор с полосой пропускания 100 МГц и частотой дискретизации до 1 Гвыб/с. Он оснащён 7-дюймовым цветным дисплеем с высоким разрешением и глубокой памятью до 8 млн точек, что позволяет точно фиксировать сложные сигналы и проводить детальный анализ.
Благодаря широкому набору режимов триггера, декодированию популярных цифровых протоколов (UART, I2C, SPI, CAN, LIN) и множеству встроенных измерительных функций, Hantek DSO2C10 отлично справляется с задачами отладки и диагностики как аналоговых, так и цифровых цепей.
Поддержка математических операций (включая БПФ) и удобный пользовательский интерфейс делают этот осциллограф удобным инструментом как для инженеров, так и для учебных лабораторий. Интерфейсы USB позволяют сохранять данные и обновлять прошивку. Компактные размеры и малый вес обеспечивают простоту размещения и транспортировки.
Благодаря широкому набору режимов триггера, декодированию популярных цифровых протоколов (UART, I2C, SPI, CAN, LIN) и множеству встроенных измерительных функций, Hantek DSO2C10 отлично справляется с задачами отладки и диагностики как аналоговых, так и цифровых цепей.
Поддержка математических операций (включая БПФ) и удобный пользовательский интерфейс делают этот осциллограф удобным инструментом как для инженеров, так и для учебных лабораторий. Интерфейсы USB позволяют сохранять данные и обновлять прошивку. Компактные размеры и малый вес обеспечивают простоту размещения и транспортировки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Hantek DSO2C10 |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 Гвыб/с (один канал), 500 Мвыб/с (два канала) |
| Глубина памяти | 8 Мточек (4 Мточки на канал) |
| Разрешение АЦП | 8 бит (до 12 бит в режиме высокого разрешения) |
| Вертикальная чувствительность | 2 мВ/деление – 10 В/деление |
| Входное сопротивление | 1 МОм ±2% |
| Максимальное входное напряжение | 300 В RMS (при использовании делителя 10X) |
| Тип дисплея | 7-дюймовый TFT ЖК-дисплей с разрешением 800×480 пикселей |
| Режимы синхронизации | Авто, нормальный, одиночный |
| Типы триггеров | Фронт, импульс, видео, наклон, сверхурочное время, окно, шаблон, интервал, под усилителем, UART, LIN, CAN, SPI, IIC |
| Автоматические измерения | 32 параметра, включая частоту, период, среднее значение, пиковое значение, RMS, минимум, максимум, время нарастания/спада, ширину импульса и др. |
| Математические функции | Сложение, вычитание, умножение, деление, БПФ (FFT) |
| Декодирование протоколов | RS232/UART, I2C, SPI, CAN, LIN |
| Интерфейсы | USB-хост, USB-устройство |
| Питание | 100–240 В AC (±10%), 45–440 Гц, CAT II |
| Потребляемая мощность | <30 Вт |
| Размеры (Д×Ш×В) | 318 × 110 × 150 мм |
| Вес | 1,9 кг |
| Рабочая температура | 0–50 °C |
| Температура хранения | -40–+71 °C |
| Влажность | ≤90% при температуре ≤40 °C; ≤60% при температуре 41–50 °C |
| Высота эксплуатации | До 3000 м |
| Комплектация | Осциллограф, 2 пассивных щупа (1X/10X), USB-кабель, кабель питания, руководство пользователя |
Функциональные особенности
- 2 канала, 100 МГц, 1 Гвыб/с
- Глубина памяти: 8 Мточек
- Расширенное декодирование цифровых шин
- Автоматическое измерение более 30 параметров сигнала
- Цветной дисплей 7” 800×480
- Поддержка USB-хоста и USB-устройства
- Компактный корпус и малый вес
