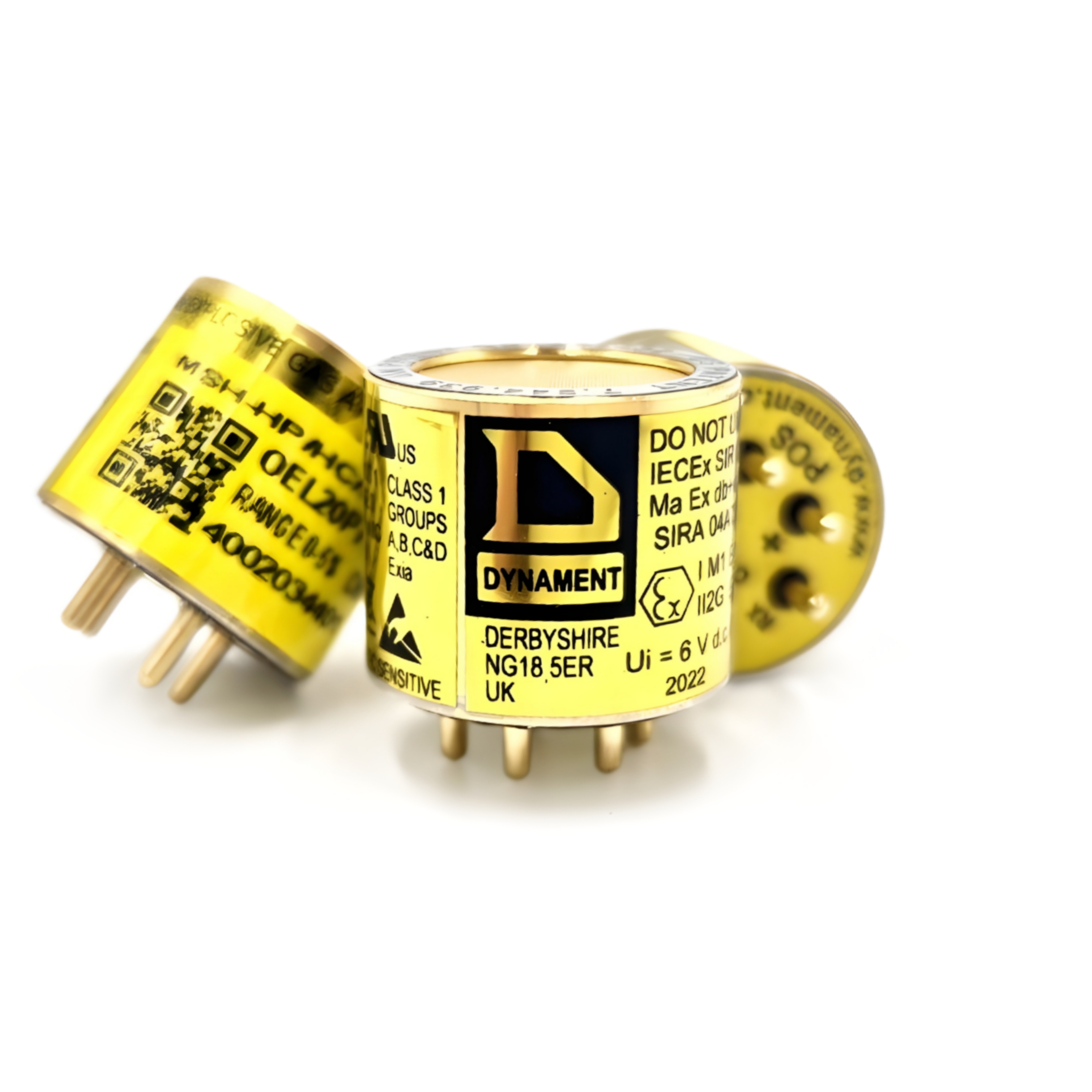

MSH-HP/HC/5/V/P Dynament сенсор Метана CH4
Написать в WhatsApp
Написать в Telegram
Обратите внимание на сенсоры КИП российского производства - полные и частичные аналоги популярных моделей Dymament, Alphasense, Mipex и других.
Подробнее
Характеристики
Время отклика t90
—
30 сек
Тип сенсора(ов)
—
оптический (инфракрасный)
Диапазон измерений
—
0-5%
Диапазон температур
—
от -20 до 50℃
Влажность
—
от 0 до 95%, без конденсации
MSH-HP/HC/5/V/P Dynament сенсор Метана CH4
Описание
Инфракрасный сенсор MSH-HP/HC/5/V/P предназначен для измерения объёмной концентрации метана (CH₄) в диапазоне от 0 до 5 %. Сенсор основан на принципе нелинейно-дисперсионной инфракрасной спектроскопии (NDIR) и обеспечивает высокую точность при работе в промышленной и лабораторной среде. Компактные размеры, усиленная защита от электромагнитных помех и поддержка цифровых интерфейсов делают этот сенсор удобным для интеграции в системы мониторинга газа. Возможна калибровка как под метан, так и под пропан.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Диапазон измерения | 0–5 % объёмно метан / 0–2 % объёмно пропан |
| Разрешение | 0,01 % CH₄ (до 5 %), 0,1 % CH₄ (от 5 % до 100 %) / 0,01 % C₃H₈ |
| Точность | ±2 % от измеренного значения при 1 бар и 20 °C |
| Линейность | ±10 % от значения или ±0,05 % объёмно, что больше |
| Время прогрева | ~1 минута до финального нуля |
| Время отклика (T90) | <30 секунд |
| Повторяемость нуля | ±0,05 % CH₄ / ±0,03 % C₃H₈ |
| Повторяемость шкалы | ±2 % при 20 °C, 1 бар |
| Долговременный дрейф нуля | ±0,05 % CH₄ / ±0,03 % C₃H₈ в месяц |
| Температурный диапазон работы | –20 °C … +50 °C |
| Температурная ошибка | ±0,1 % объёмно или ±10 % от показания (до 50 % шкалы); ±15 % (свыше 50 %) |
| Диапазон влажности | 0–95 % RH без конденсации |
| Напряжение питания | 3–5 В DC |
| Ток потребления | 135–145 мА (при постоянном токе) |
| Выходные сигналы | Аналоговый (0,1–2,7 В), мостовой (0–V питание), цифровой UART |
| Формат цифрового сигнала | 8 бит данных, 1 стоп-бит, без паритета, 2,8 В логический уровень |
| Стандартные скорости UART | 38 400, 19 200, 9600, 4800 бод |
| Настраиваемые параметры | Направление выхода, функции нуля и диапазона, выход за пределы шкалы |
| Гарантия | 5 лет |
| Масса | 15 г |
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
- Сенсор обеспечивает высокоточное измерение метана вплоть до 100 % объёмно с возможностью ручной калибровки и конфигурации без цифровых команд.
- Выходной сигнал может быть масштабирован в % объёмных или % НКПР, а направление сигнала — задано пользователем (прямое или инверсное).
- Предусмотрена внутренняя флэш-память для обновления прошивки.
- Конструкция рассчитана на работу в условиях возможного образования конденсата. Устройство сертифицировано по ATEX, IECEx и UL для применения во взрывоопасных зонах.
