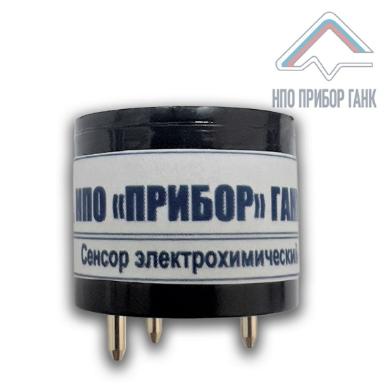

O3/ М-100 Сенсор для определения озона O3 в воздухе
Озон (трикислород; трехатомный кислород; Ozone), (CAS: 10028-15-6),
СанПиН 1.2.3685.21 установлены следующие значения ПДК м.р.= 0,16 мг/м³,
ПДК с.с.= 0,03 мг/м³, ПДК р.з. = 0,1 мг/м³.
С целью определения содержания озона (О3) в воздухе, применяют газоаналитическое оборудование с установленными в него электрохимическими сенсорами.
Оптимальная замена:
Membrapor
DART
EC Sense
Semeatech
Cubic
Winsen
PRO SENSE
Электрохимические сенсоры ГАНК серии М на озон (О3)
| Модификация | Нормальный диапазон измерения, ppm | Максимальный диапазон измерения, ppm | Чувствительность, µA/ppm | Разрешение, ppm | Время отклика, Т90,сек | Максимальный дрейф нуля (+20 - +40℃) |
|
ГАНК/O3/ М -1 ppm |
0-1 | 2 | -1.3±0.3 | 0.005 | < 30 | 0.05 ppm |
|
ГАНК/O3/ М -5 ppm |
0-5 | 10 | -1.0±0.2 | 0.01 | < 30 | 0.1 ppm |
|
ГАНК/O3/ М -10 ppm |
0-10 | 20 | -0.8±0.15 | 0.02 | < 30 | 0.2 ppm |
|
ГАНК/O3/ М -20 ppm |
0-20 | 50 | -0.60±0.15 | 0.05 | < 30 | 0.2 ppm |
|
ГАНК/O3/ М -50 ppm |
0-50 | 100 | -0.30±0.08 | 0.1 | < 30 | 0.5 ppm |
|
ГАНК/O3/ М -100 ppm |
0-100 | 200 | -0.15±0.04 | 0.2 | < 30 | 0.5 ppm |
|
ГАНК/O3/ М -200 ppm |
0-200 | 400 | -0.10±0.02 | 0.2 | < 30 | 1 ppm |
|
ГАНК/O3/ М -500 ppm |
0-500 | 1000 | -0.05±0.01 | 0,5 | < 30 | 2 ppm |
|
ГАНК/O3/ М -1000 ppm |
0-1000 | 2000 | -0.02±0.005 | 1 | < 30 | 2 ppm |
|
ГАНК/O3/ М -2000 ppm |
0-2000 | 3000 | -0.01± 0.0025 | 2 | < 30 | 3 ppm |
|
ГАНК/O3/ М -5000 ppm |
0-5000 | 5000 | -0.005± 0.0015 | 4 | < 30 | 4 ppm |
|
ГАНК/O3/ М -10000 ppm |
0-10000 | 12000 | -0.002± 0.0005 | 5 | < 30 | 5 ppm |
|
|
Технические характеристики:
|
Повторяемость |
1 % |
|
Линейность |
линеен, (R2=0,999) |
|
Температура |
-20℃ ~ +50℃ |
|
Влажность |
15%~90%(относительная влажность), без конденсации |
|
Давление |
±10% от атмосферного |
|
Сигнал на воздухе |
< ±0,4мкА |
|
Долговременный дрейф |
< 5% в год |
|
Напряжение смещения |
- |
|
Сопротивление нагрузки |
10 Ом |
|
Время жизни |
2 года |
Перекрестная чувствительность:
|
Вещество |
Концентрация, ppm |
Отклик датчика, ppm |
Вещество |
Концентрация, ppm |
Отклик датчика, ppm |
|
CO |
100 |
0 |
NO |
20 |
0 |
|
SO2 |
5 |
-1.5 |
CL2 |
1 |
0.6 |
|
NO2 |
5 |
3 |
H2S |
15 |
-10 |
ВНИМАНИЕ:
1. Сенсоры предназначены для контроля содержания газа в воздухе с выдачей сигнала при превышении, в указанных диапазонах. ЗАПРЕЩЕНО применять для длительного измерения концентраций выше заявленных характеристик, это приведет к сокращению срока службы сенсора и его некорректной работе.
2. Контакты датчика должны быть подключены через разъем к печатной плате, непосредственная пайка контакта приведет к повреждению.
3. Не допускать прямого контакта с органическими растворителями, спиртом, краской, маслом и высокой концентрацией газа, включая силикагель и клеи.
4. Электрохимические датчики с положительным выходным током (такие как CO, H2S, SO2, NH3 и т.д.) требуют участия кислорода в реакции и должны быть откалиброваны с использованием "чистого воздуха" в качестве фонового газа, в противном случае это приведет к снижению производительности датчика.
5. Не извлекайте и не вставляйте датчик, когда он подключен к питанию, это может привести к его поломке и некорректной работе.
ЭЛЕКТРОХИМИЧЕСКИЕ СЕНСОРЫ НА ОЗОН (O3) ГАНК серии М
